VibroRail200-V؛ ماژول مانیتورینگ و حفاظت ارتعاش با خروجی 4_20میلی آمپر

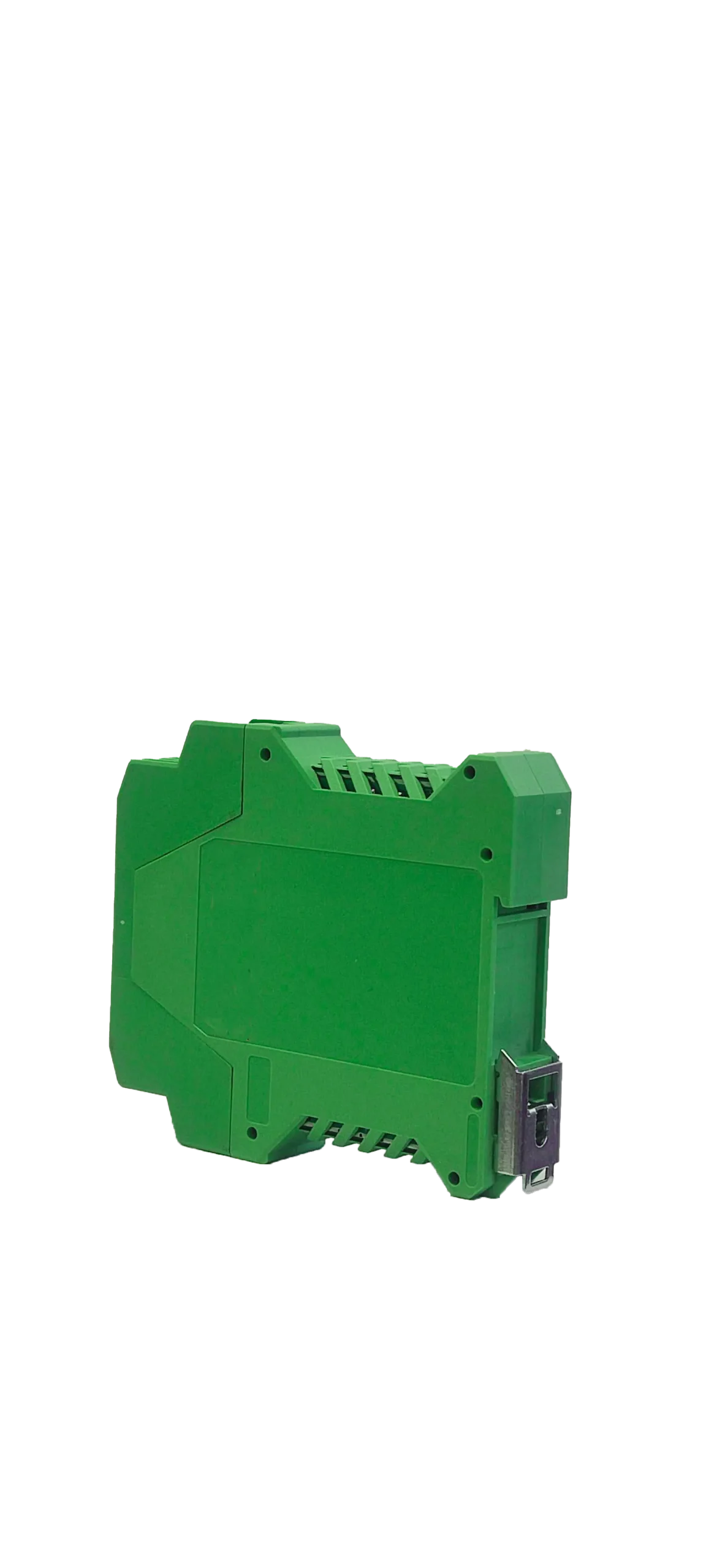

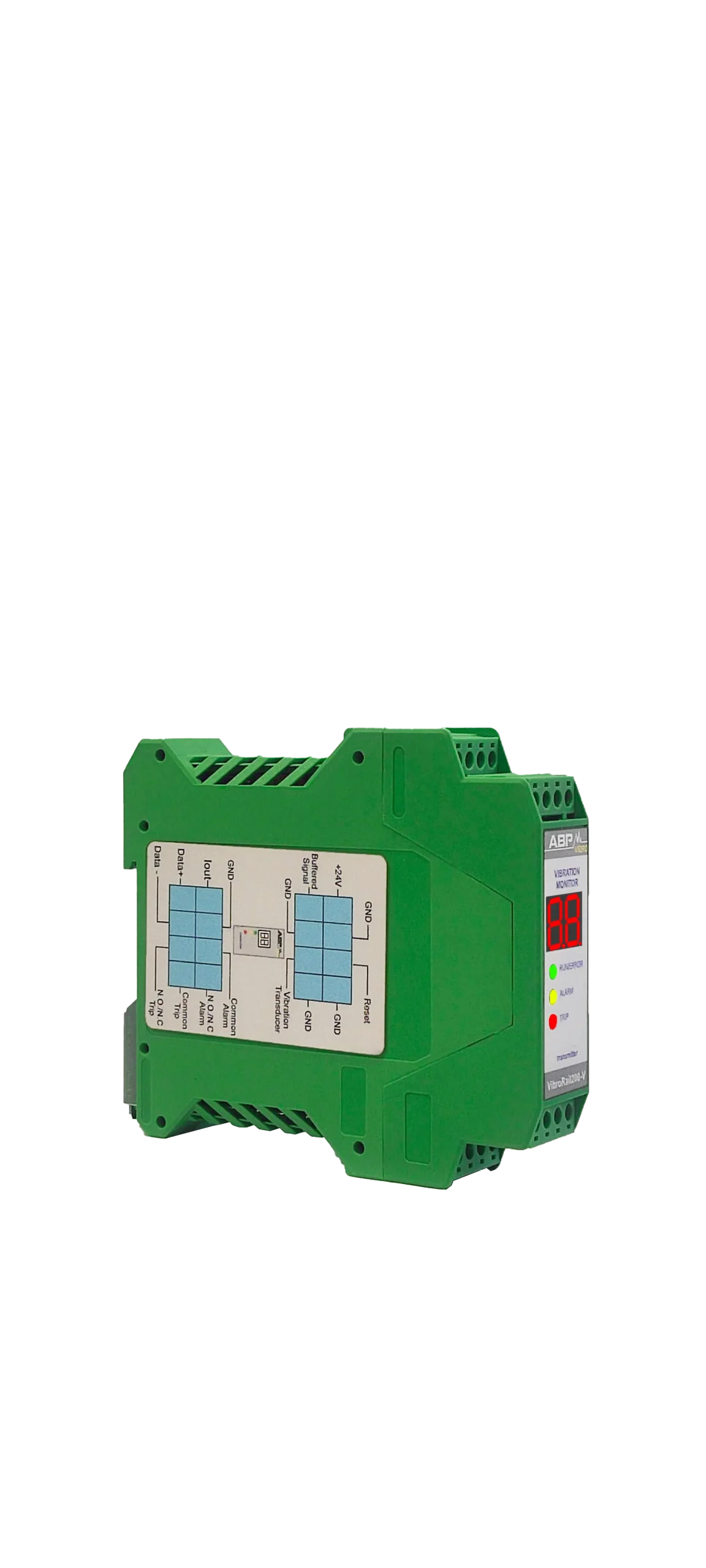

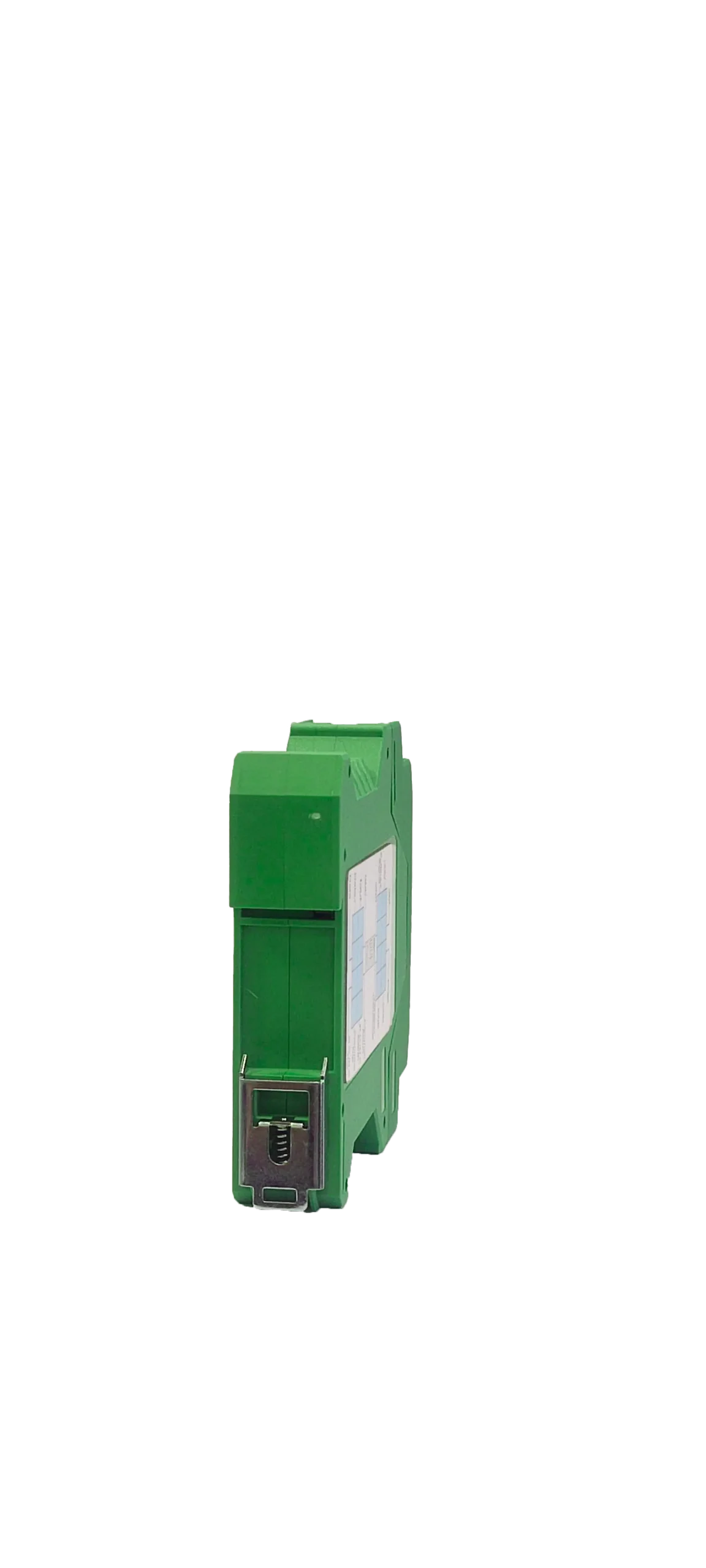

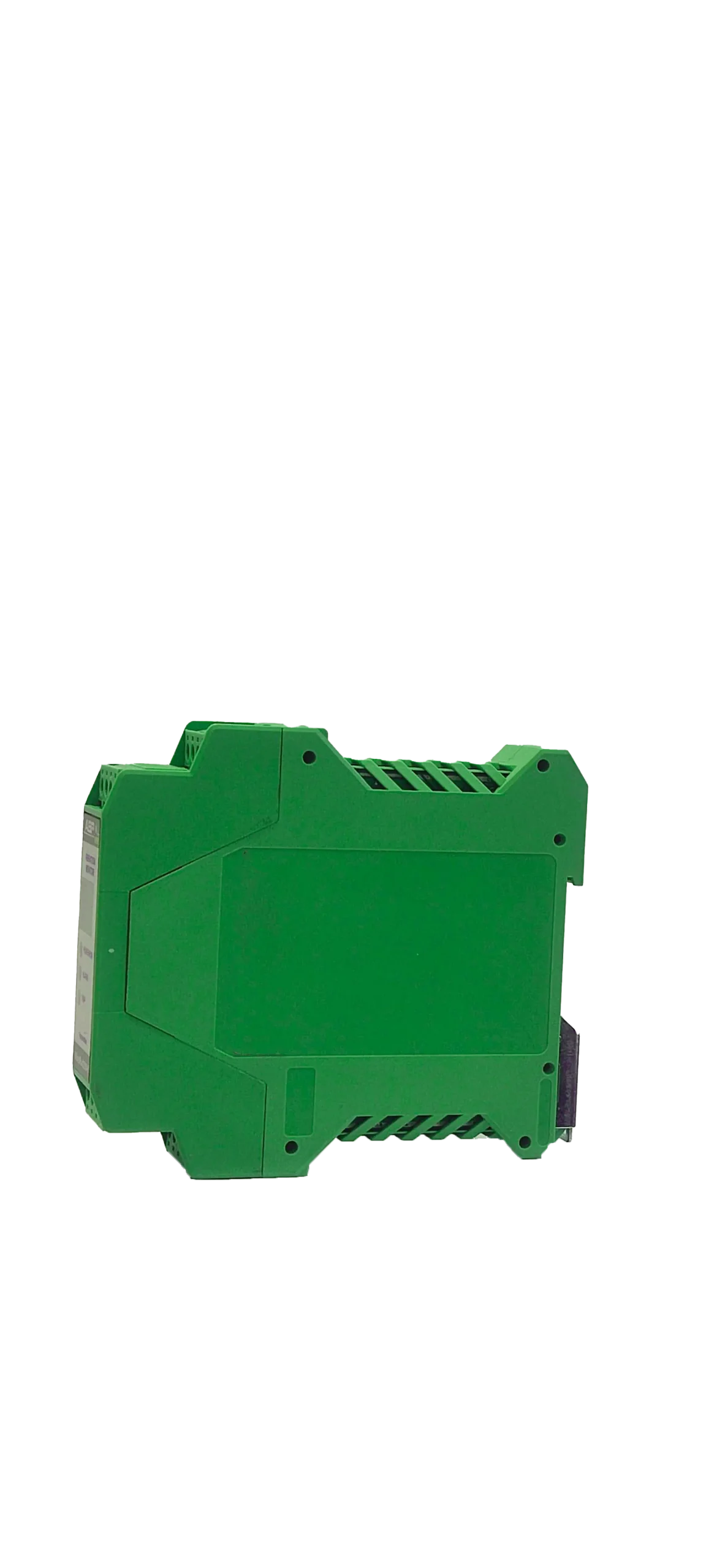

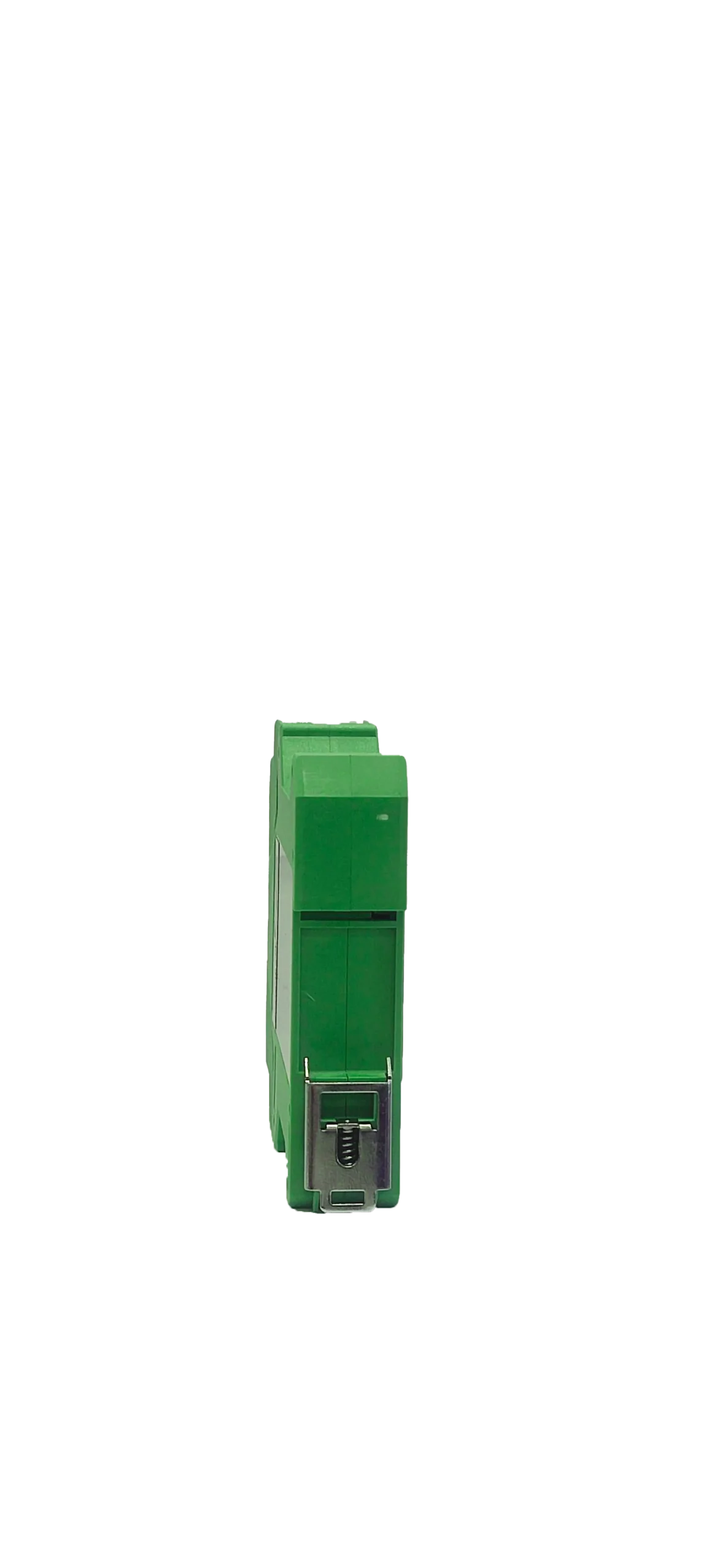

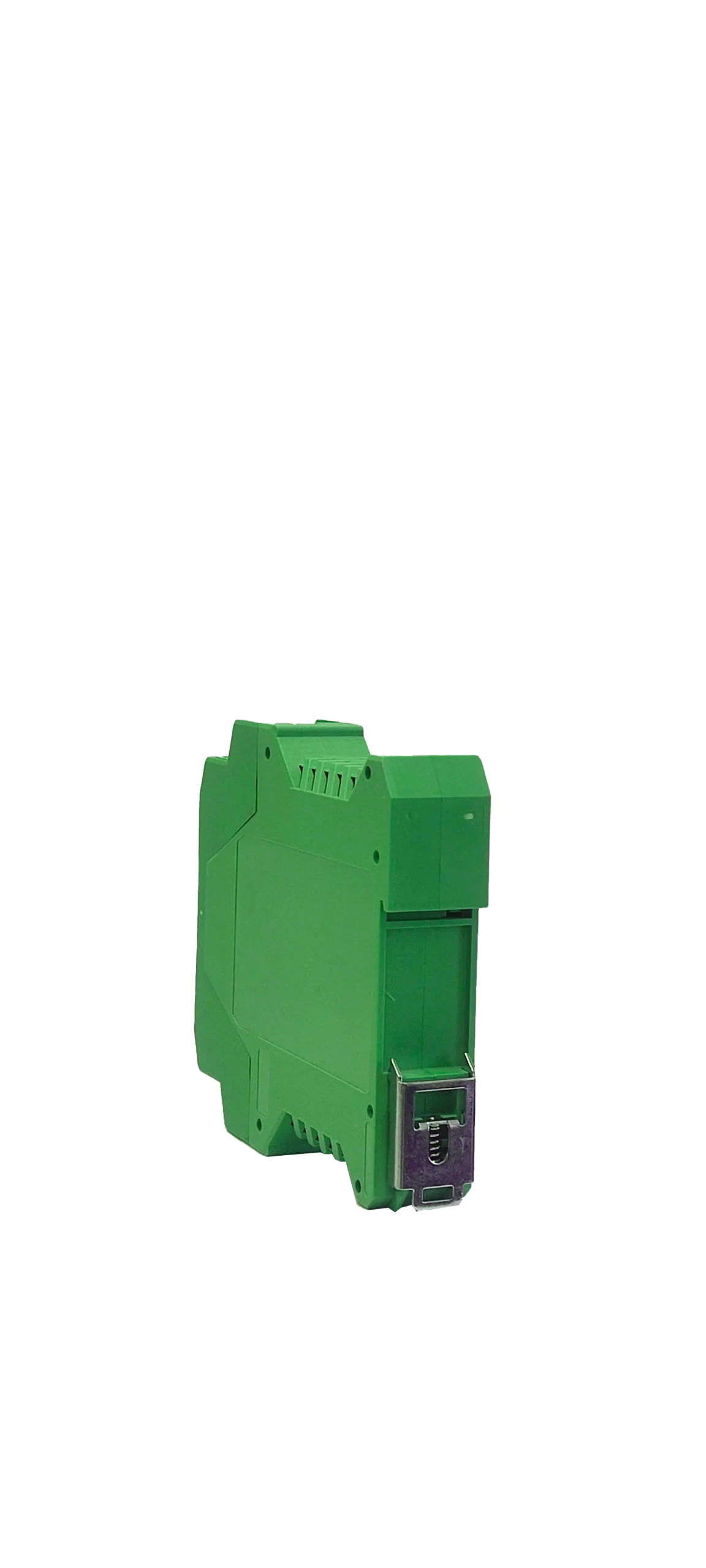

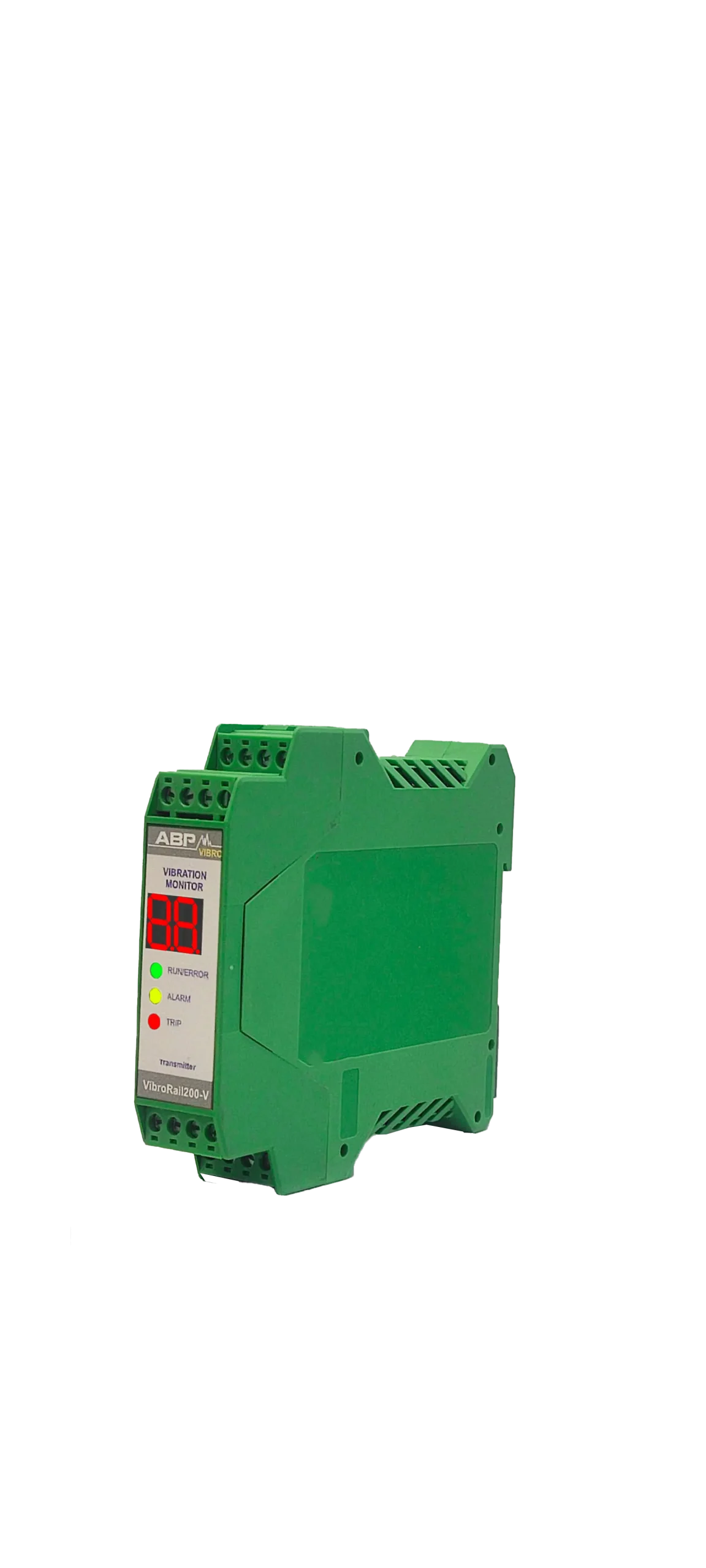

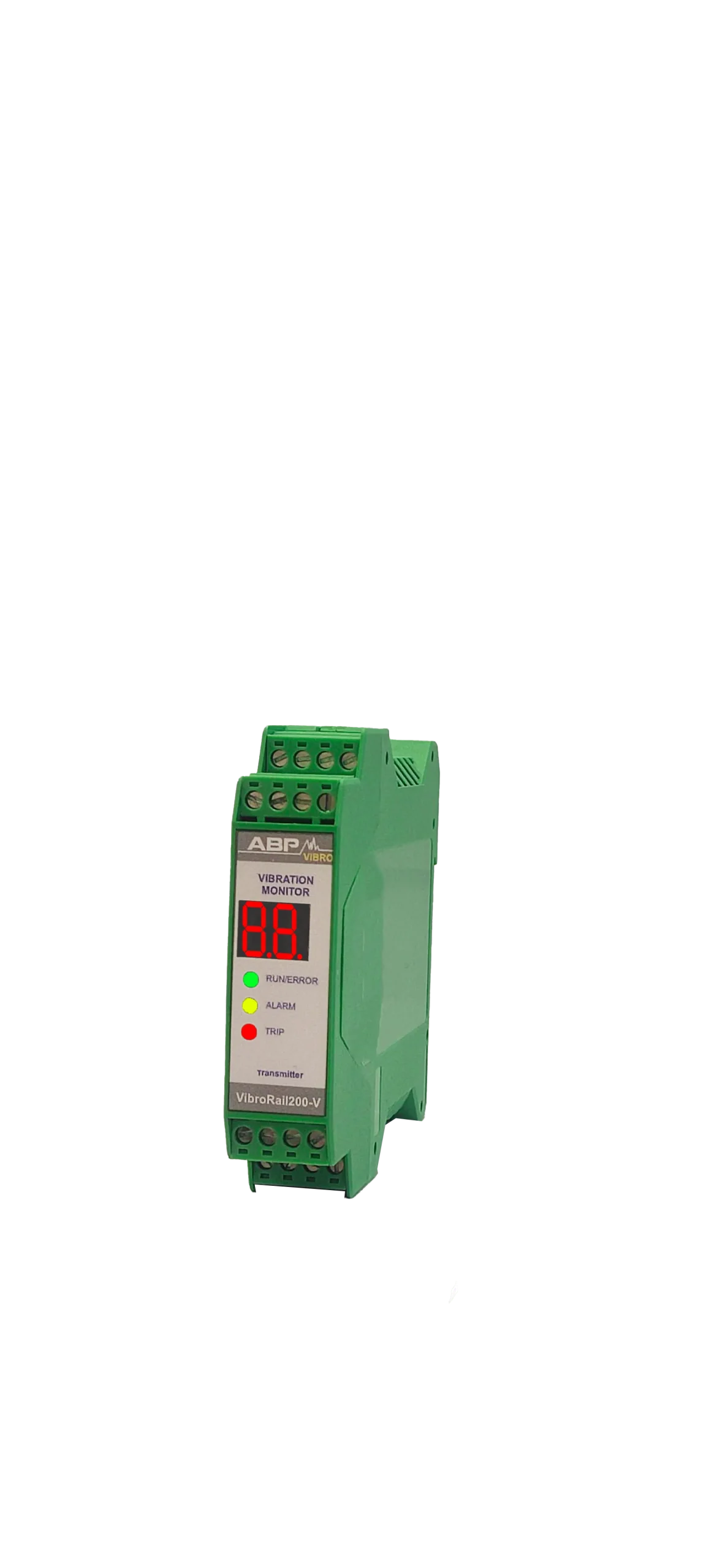

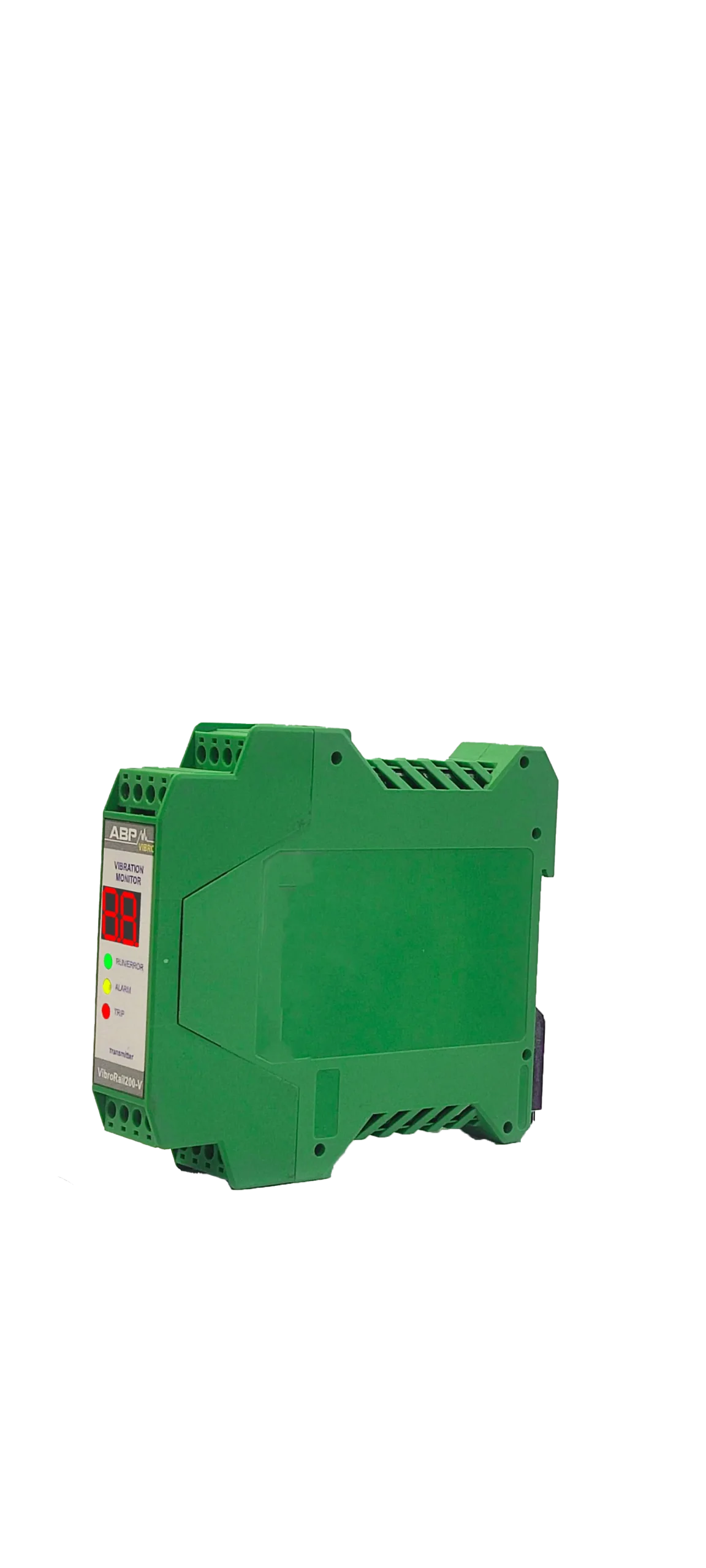

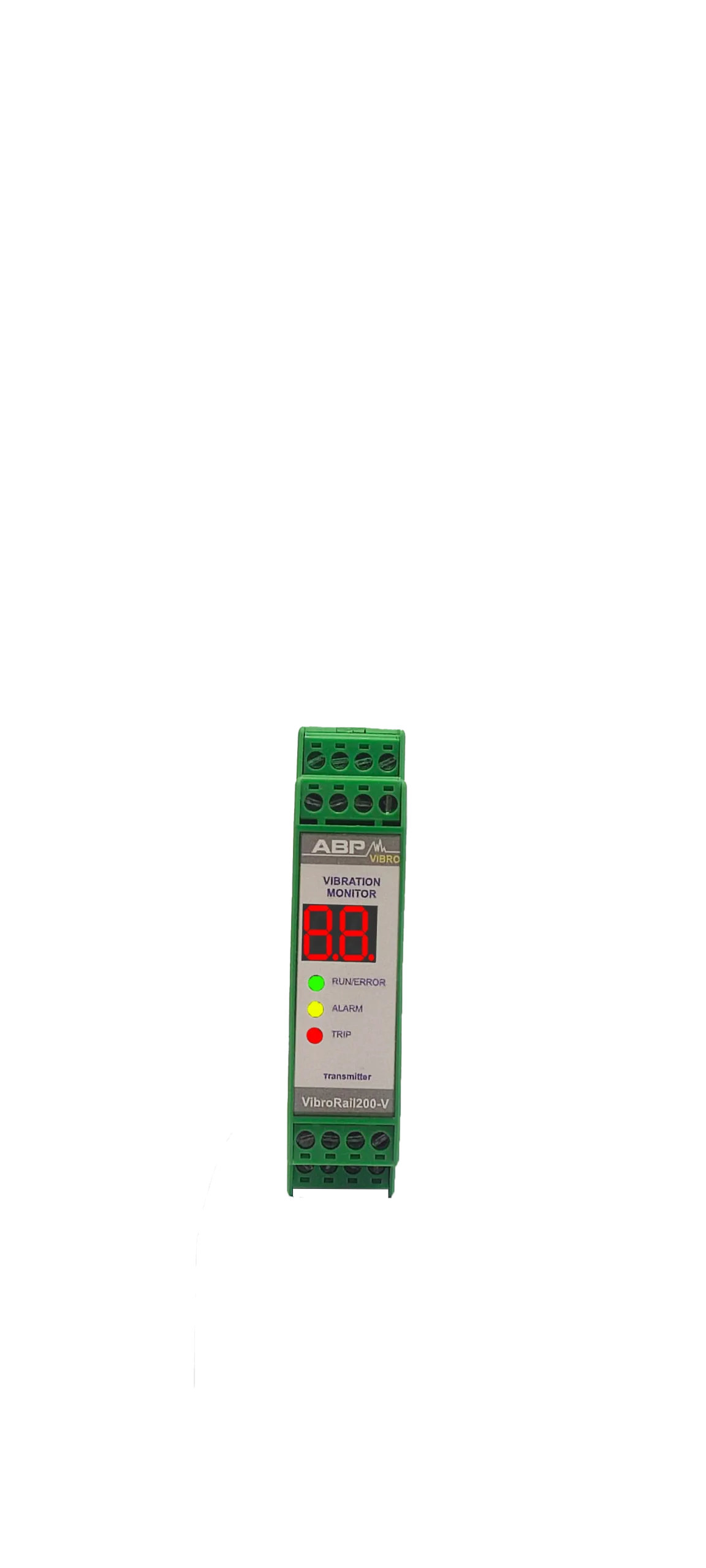

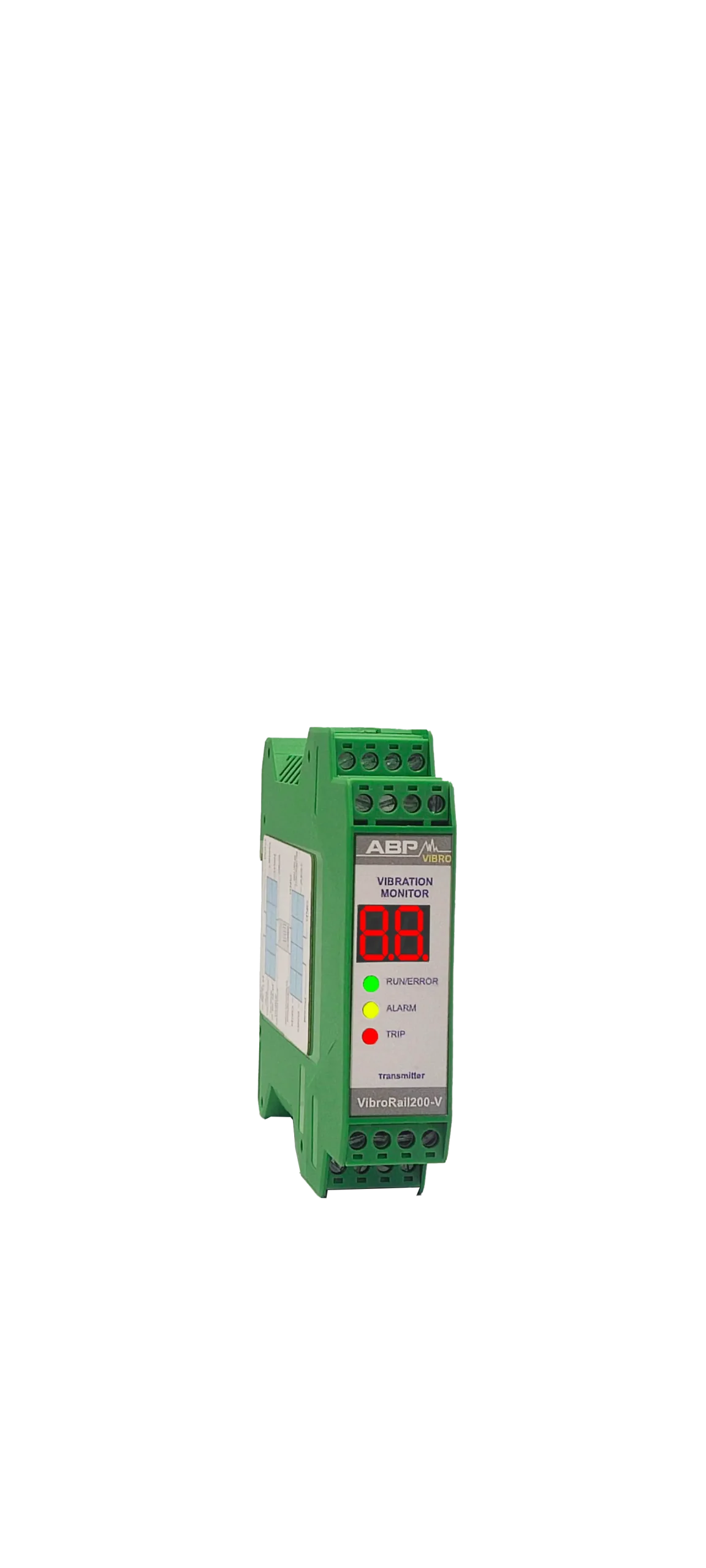

مشاهده VibroRail200-V از تمام زوایا
VibroRail200-Vیک ماژول صنعتی برای مانیتورینگ و حفاظت تجهیزات در برابر ارتعاش است که برای استفاده در سیستم‌های پایش وضعیت ماشین‌آلات طراحی شده است. این ماژول می‌تواند سیگنال سنسورهای مختلف را دریافت و پردازش کرده و اطلاعات موردنیاز را از طریق خروجی‌های آنالوگ، رله و ارتباط دیجیتال در اختیار سیستم کنترل قرار دهد.
پشتیبانی از سنسورهای ICP، شتاب‌سنج (Accelerometer)، سرعت (Velocity) و جابجایی (Displacement) باعث شده است VibroRail200-Vدر کاربردهای مختلف اندازه‌گیری و پایش تجهیزات دوار قابل استفاده باشد. این محصول با طراحی فشرده و قابلیت نصب روی ریل DIN TS35، برای استفاده در تابلوهای برق و سیستم‌های کنترل صنعتی نیز مناسب است.

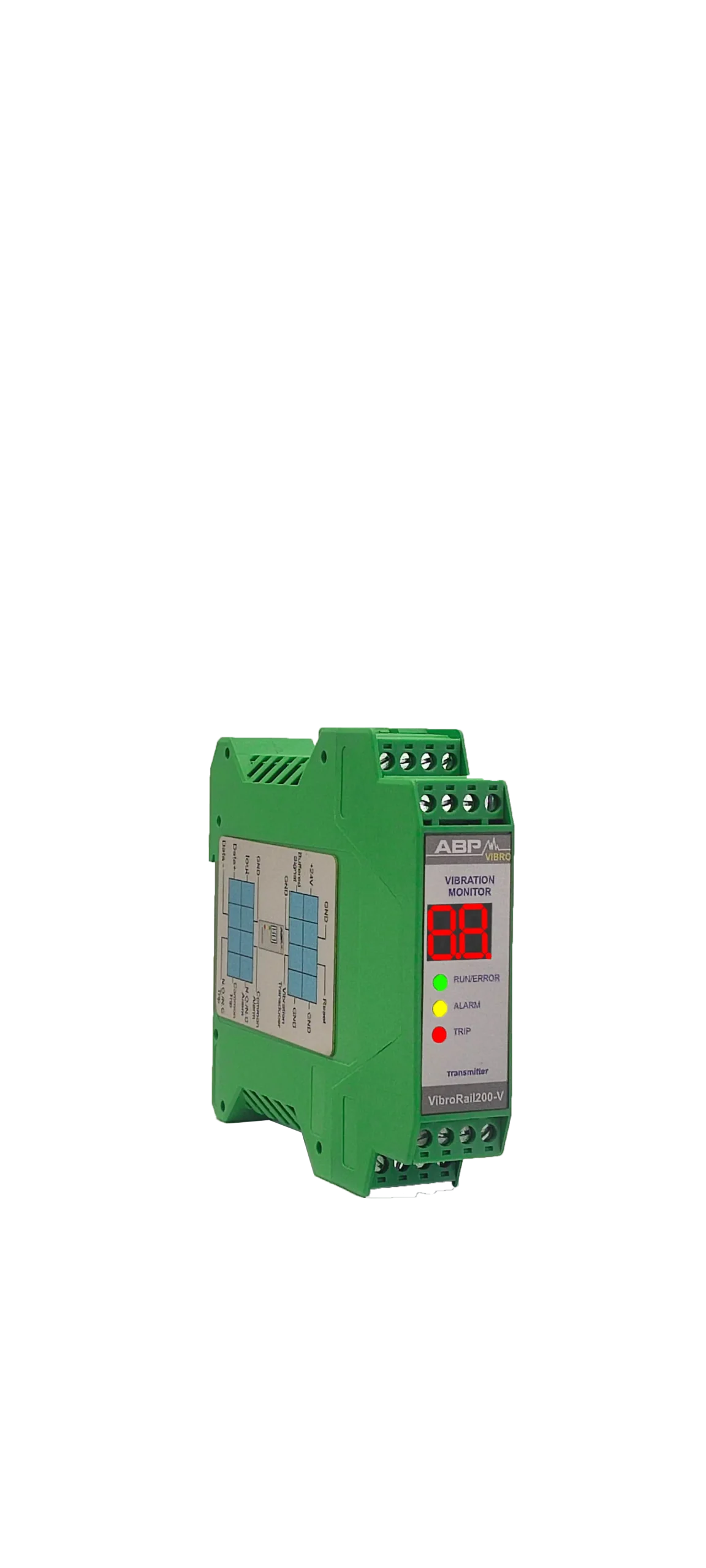

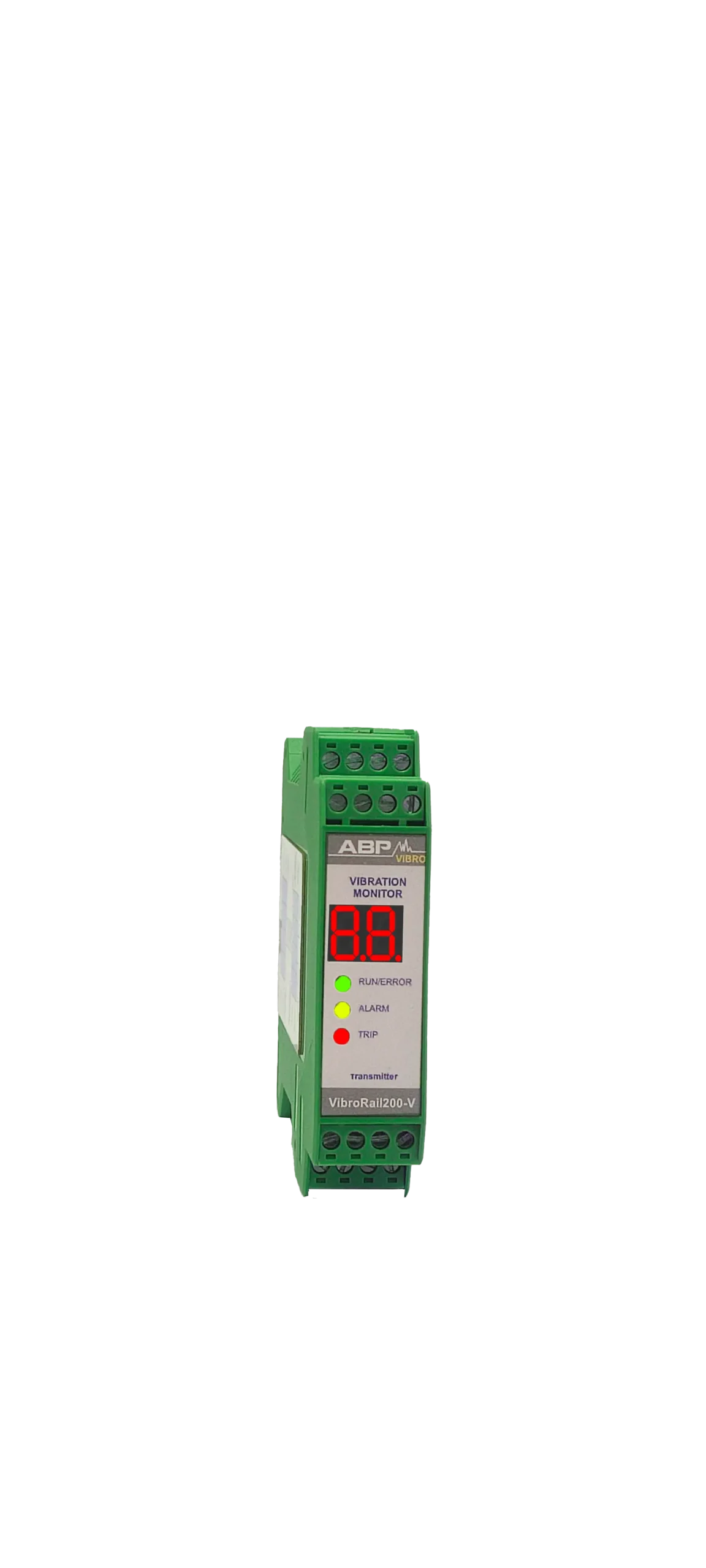

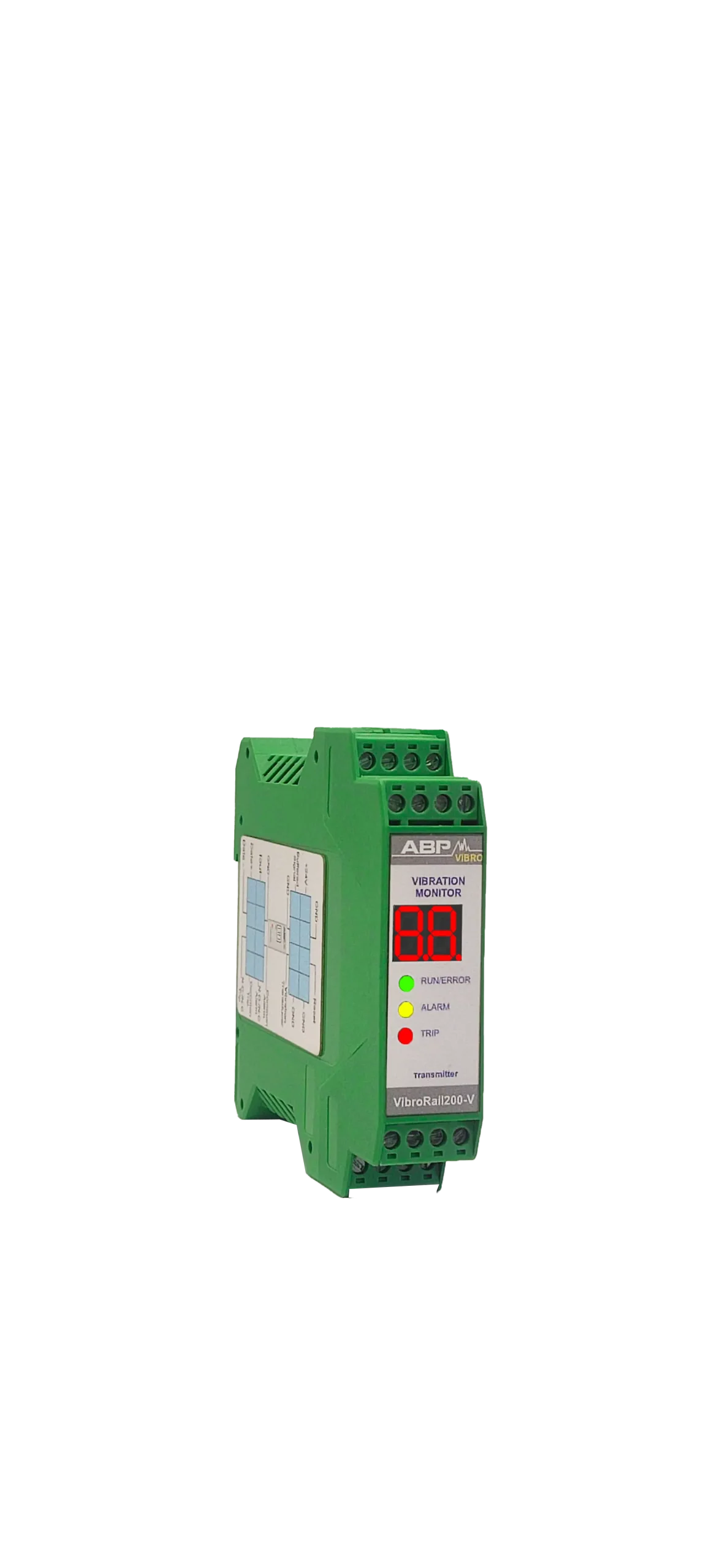

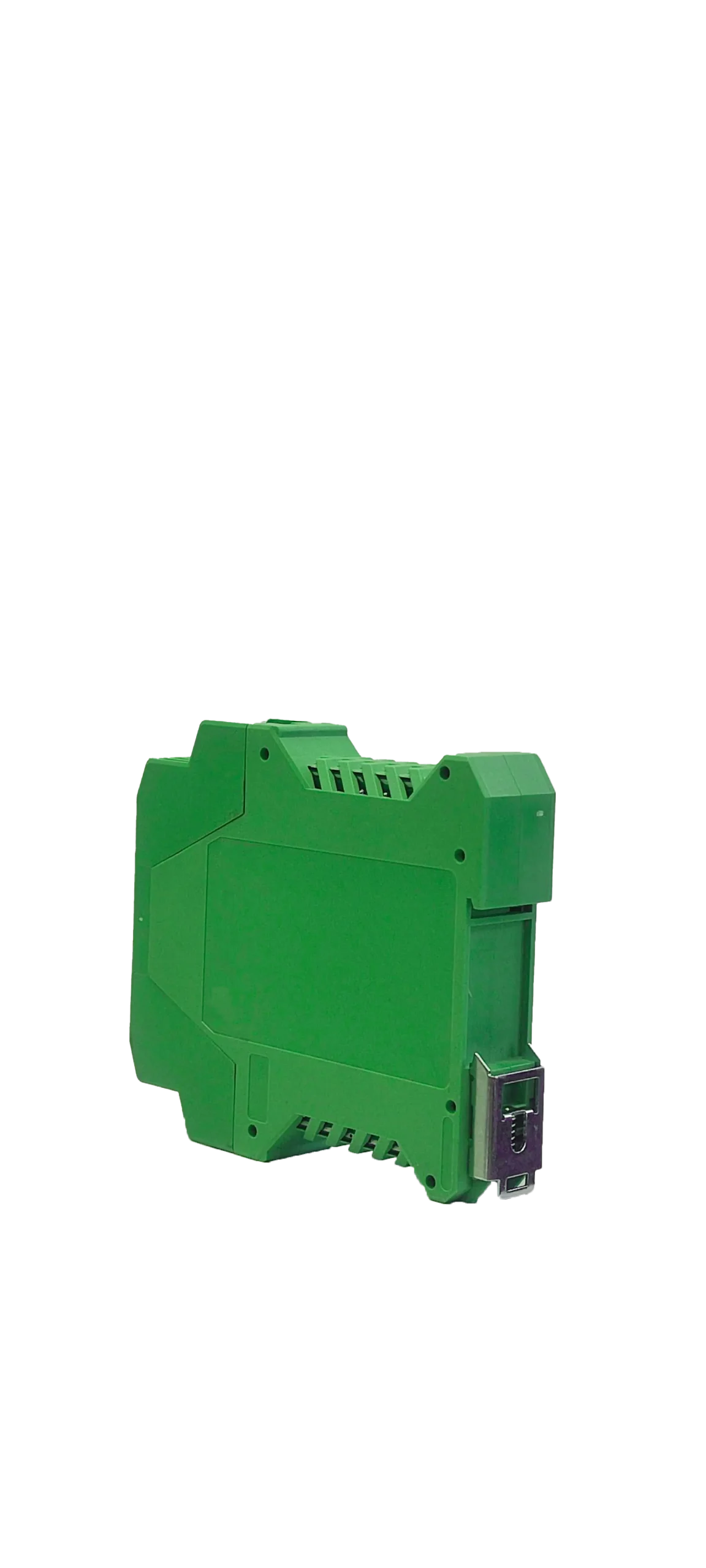

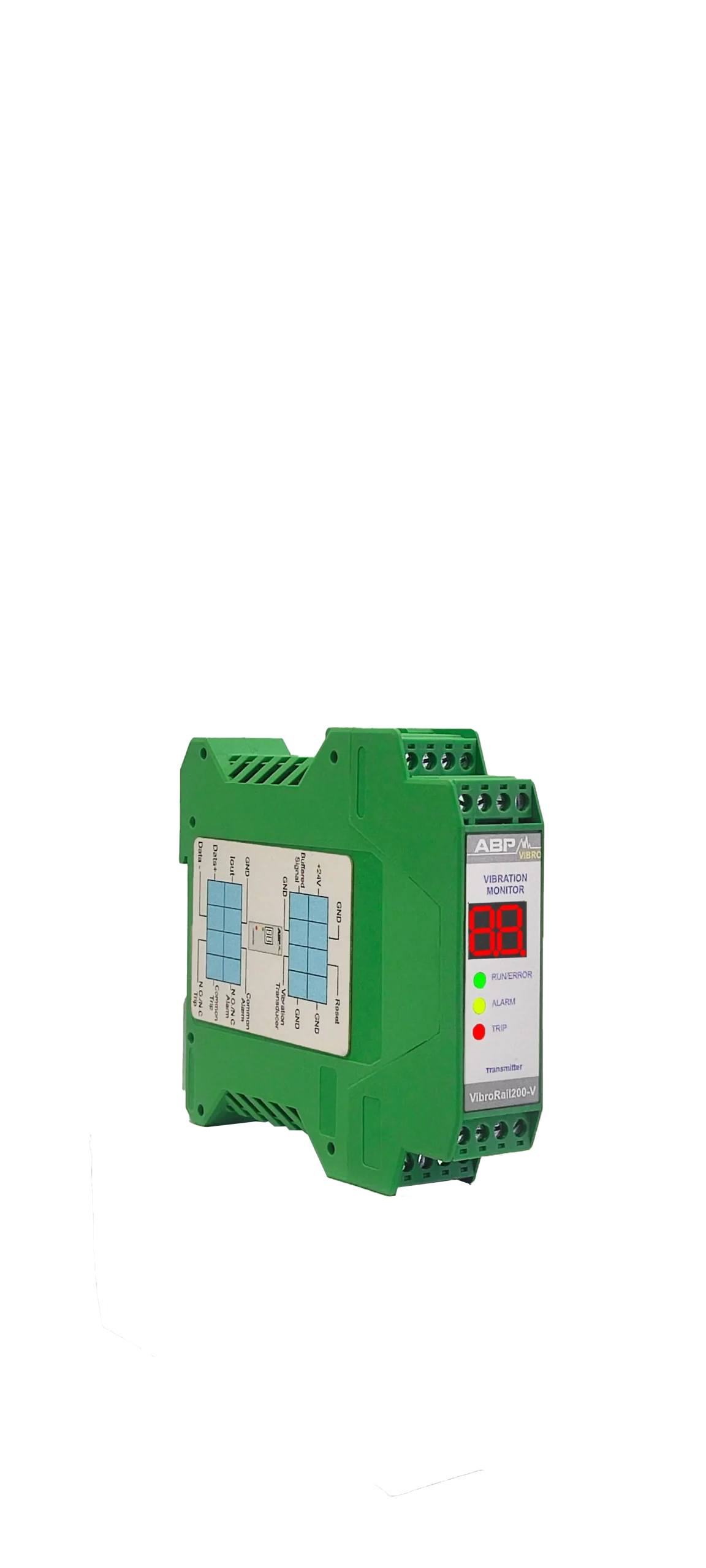

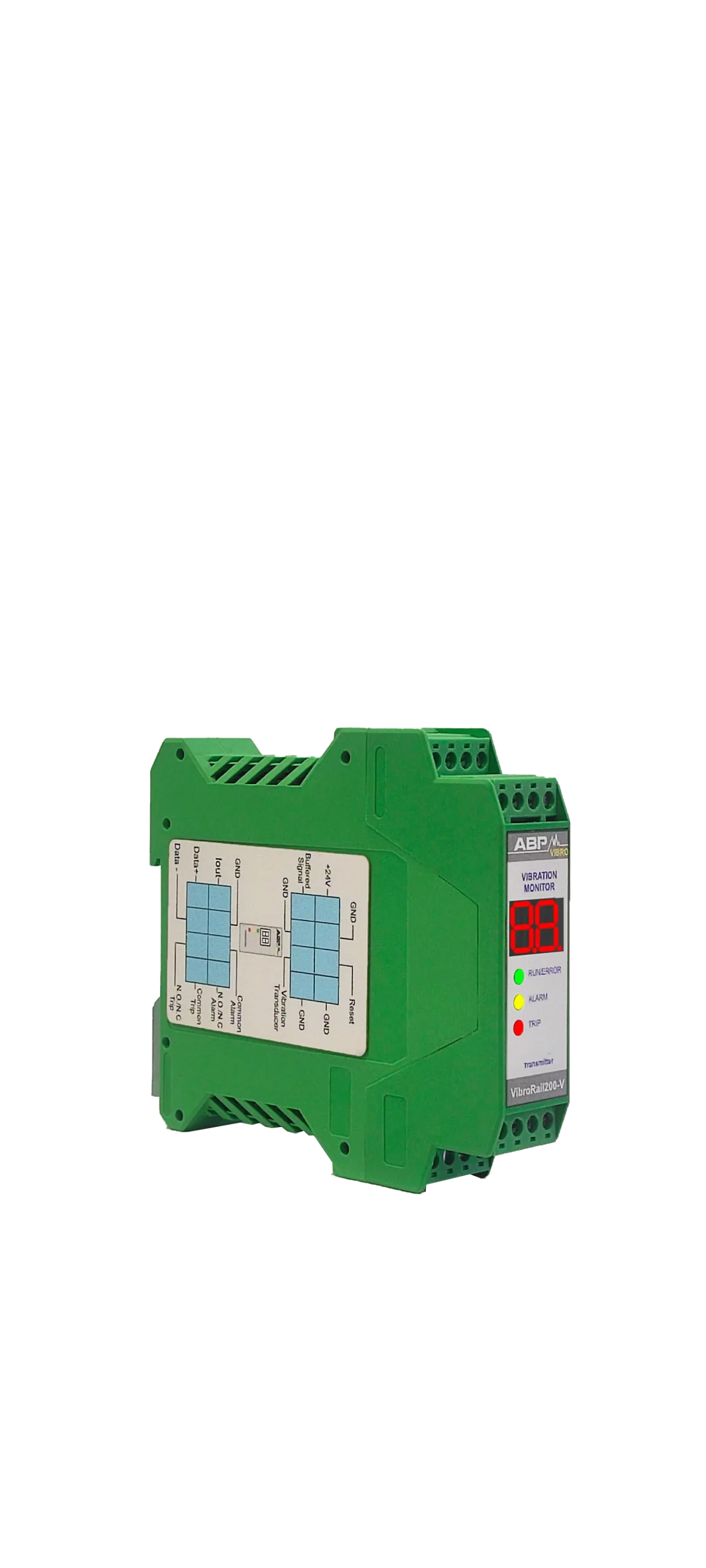

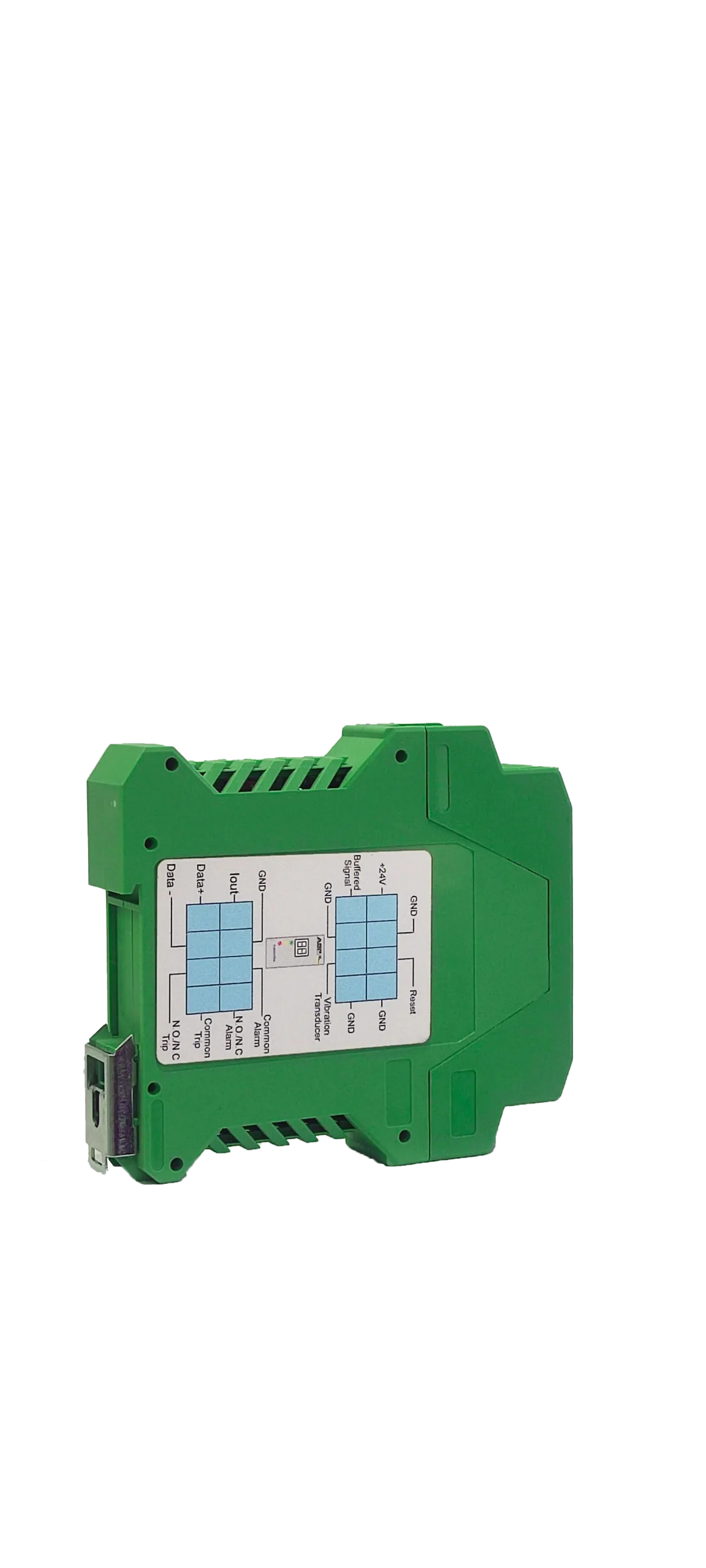

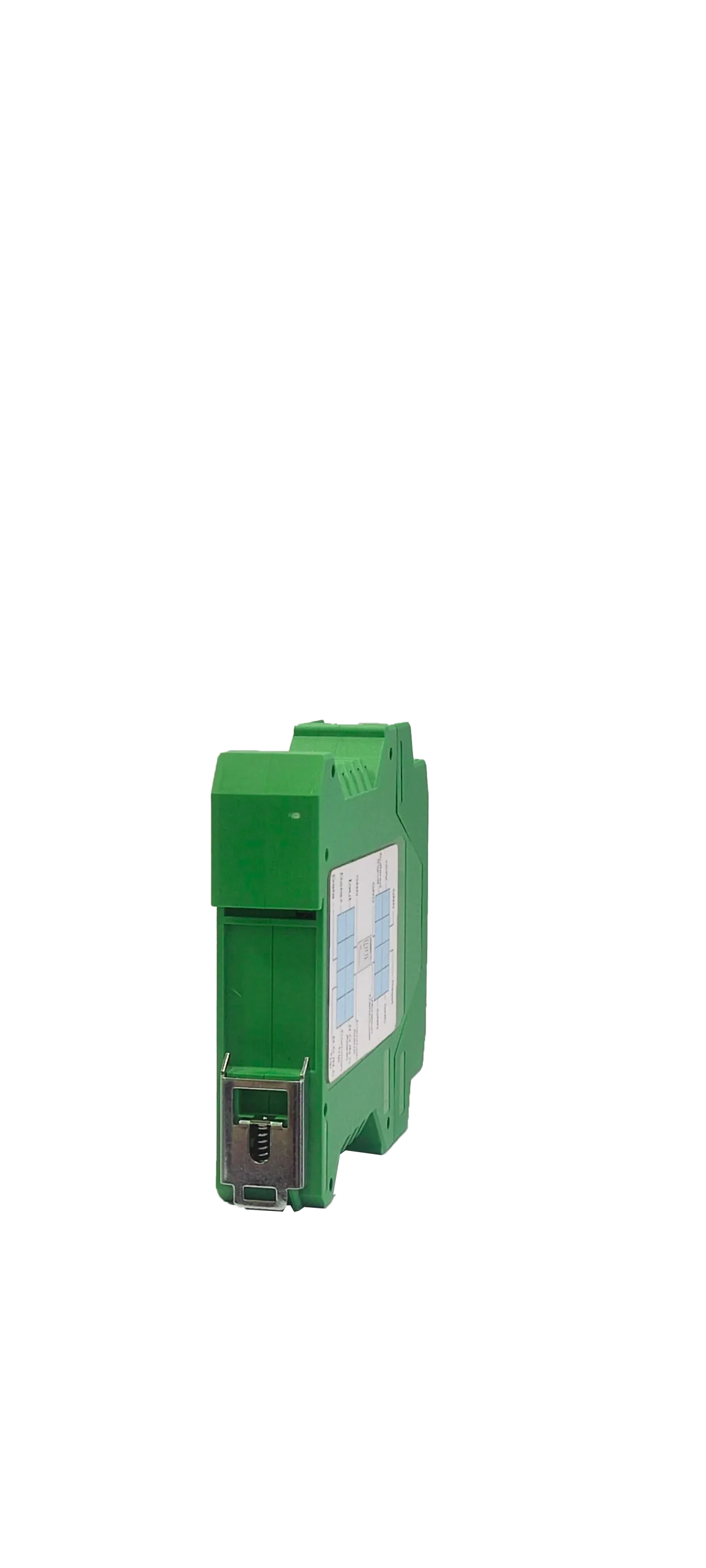

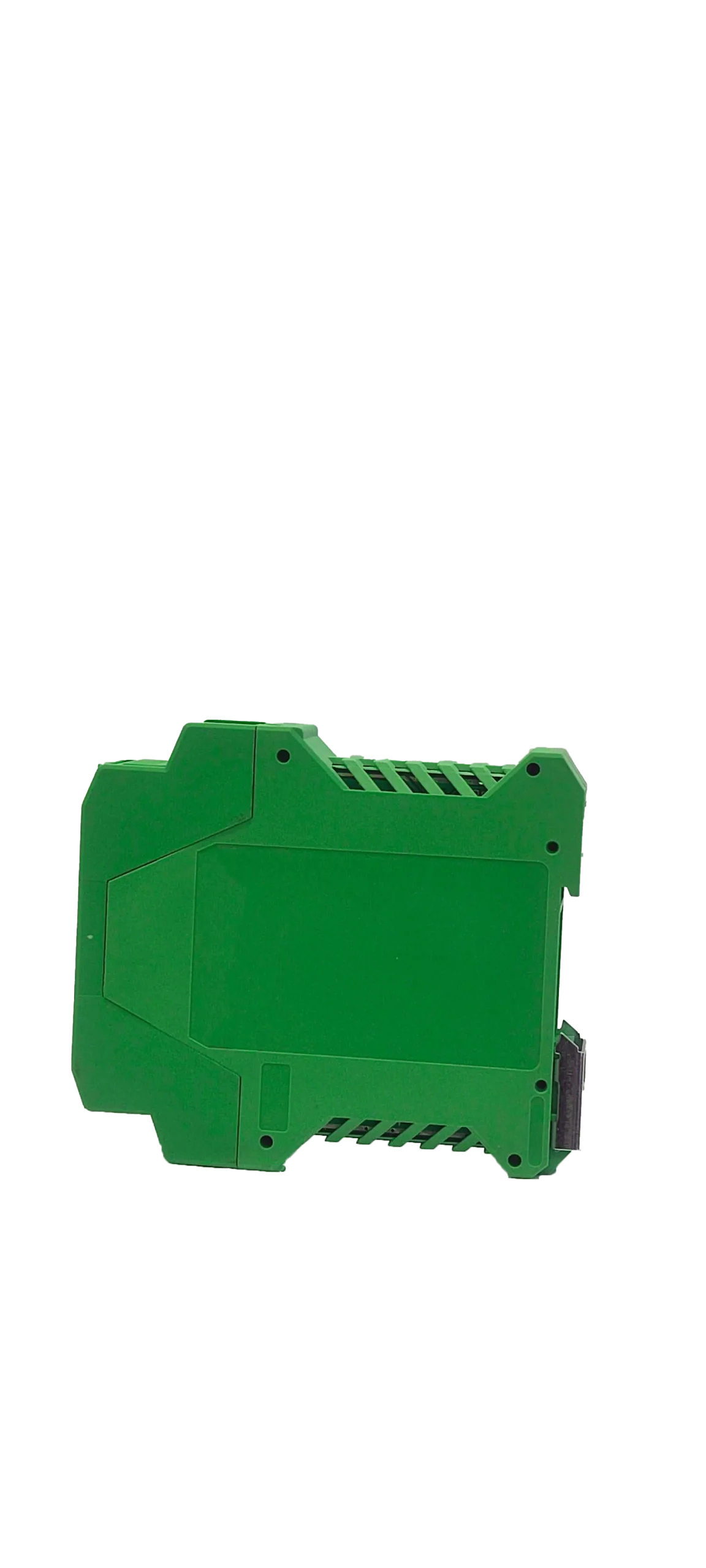

مشاهده VibroRail200-V از تمام زوایا
مانیتورینگ و پایش وضعیت تجهیزات صنعتی
در تجهیزات دوار مانند پمپ‌ها، موتورها، فن‌ها و توربین‌ها، تغییرات غیرعادی ارتعاش می‌تواند یکی از نشانه‌های اولیه ایجاد مشکل در ماشین‌آلات باشد. پایش وضعیت تجهیزات با استفاده از سنسورهای مناسب، امکان مشاهده مداوم این تغییرات را فراهم می‌کند.
VibroRail200-Vبا دریافت سیگنال از سنسورهای ارتعاش، امکان پایش پارامترهایی مانند شتاب، سرعت و جابجایی را فراهم می‌کند. اطلاعات اندازه‌گیری‌شده می‌تواند برای سیستم‌های مانیتورینگ، کنترل و حفاظت ارسال شود تا در صورت مشاهده شرایط غیرعادی، هشدار مناسب ایجاد شود.
این ساختار به‌خصوص برای سیستم‌هایی مناسب است که در آنها مانیتورینگ پیوسته ماشین‌آلات و تشخیص سریع تغییرات وضعیت اهمیت دارد.
پشتیبانی از انواع سنسورهای اندازه‌گیری
یکی از ویژگی‌های مهم VibroRail200-V، پشتیبانی از انواع سنسورهای مورد استفاده در اندازه‌گیری ارتعاش است. این ماژول می‌تواند با سنسورهای ICP، شتاب‌سنج، سنسور سرعت و سنسور جابجایی مورد استفاده قرار گیرد.
در نتیجه، بسته به نوع ماشین و پارامتر موردنظر، می‌توان سنسور مناسب را به ماژول متصل کرد. پشتیبانی از سنسور ICP نیز امکان استفاده از این فناوری را در سیستم‌های صنعتی فراهم می‌کند.
این انعطاف‌پذیری باعث می‌شود VibroRail200-Vبتواند در ساختارهای مختلف اندازه‌گیری و مانیتورینگ تجهیزات مورد استفاده قرار گیرد.
خروجی 4-20میلی آمپر برای سیستم‌های کنترل صنعتی
VibroRail200-Vدارای خروجی اصلی 4-20میلی آمپر است که یکی از رایج‌ترین روش‌های انتقال سیگنال در اتوماسیون صنعتی محسوب می‌شود. این خروجی می‌تواند برای انتقال مقدار اندازه‌گیری‌شده به سیستم‌های کنترل و مانیتورینگ مورد استفاده قرار گیرد.
خروجی اصلی دستگاه علاوه بر 4-20میلی آمپر، امکان ارائه مقدار 0-20 mm/s RMS را نیز دارد. این ویژگی امکان استفاده از ماژول را در کاربردهایی که اندازه‌گیری مقدار کلی سرعت ارتعاش مورد نیاز است فراهم می‌کند.
در کنار خروجی آنالوگ، یک خروجی BNC بافرشده و بدون بایاس نیز در نظر گرفته شده است. وجود این خروجی امکان دسترسی به سیگنال برای تجهیزات و سیستم‌های موردنیاز را فراهم می‌کند.
فیلتر قابل استفاده در محدوده 1Hz تا 10kHz
برای پردازش مناسب سیگنال، VibroRail200-Vاز فیلتر Butterworth در محدوده فرکانسی 1Hz تا 10kHz پشتیبانی می‌کند.
این قابلیت به سیستم اجازه می‌دهد سیگنال را در محدوده فرکانسی موردنیاز کاربرد موردنظر بررسی کند و از آن در سیستم‌های مختلف پایش و اندازه‌گیری ارتعاش استفاده شود.
حفاظت ماشین‌آلات با دو رله قابل پیکربندی
VibroRail200-Vعلاوه بر قابلیت اندازه‌گیری و مانیتورینگ، دارای امکاناتی برای حفاظت تجهیزات نیز هست. این دستگاه به دو خروجی رله SPDT مجهز شده که از طریق نرم‌افزار قابل پیکربندی هستند.
از این رله‌ها می‌توان برای ایجاد Alarm در شرایط غیرعادی یا فعال‌سازی عملکرد Trip و سیستم‌های حفاظتی استفاده کرد. بنابراین ماژول می‌تواند علاوه بر ارسال اطلاعات اندازه‌گیری‌شده، در ساختار حفاظت ماشین نیز نقش داشته باشد.
برای مشاهده سریع وضعیت دستگاه و سنسور نیز LEDهای وضعیت Run/Error، Trip و Alarm در نظر گرفته شده است.
ارتباط Modbus RTU از طریق RS-485
یکی از قابلیت‌های مهم VibroRail200-Vبرای استفاده در سیستم‌های اتوماسیون صنعتی، پشتیبانی از Modbus RTU روی RS-485 است.
این ارتباط امکان اتصال ماژول به تجهیزاتی مانند PLC، HMI و سایر سیستم‌های نظارتی را فراهم می‌کند. در نتیجه اطلاعات مربوط به وضعیت اندازه‌گیری و عملکرد ماژول می‌تواند در سطح سیستم کنترل نیز مورد استفاده قرار گیرد.
استفاده از ارتباط RS-485 باعث می‌شود VibroRail200-Vبتواند در ساختارهای مختلف کنترل و Condition Monitoring قرار گرفته و با سایر تجهیزات صنعتی تبادل اطلاعات داشته باشد.
طراحی فشرده و نصب روی ریل DIN
VibroRail200-Vبا ابعاد 22.5 × 99 × 134 میلی‌متر و وزن حدود 110 گرم طراحی شده است. ساختار فشرده دستگاه امکان استفاده از آن را در فضاهای محدود تابلوهای صنعتی فراهم می‌کند.
این ماژول روی ریل DIN استاندارد TS35 نصب می‌شود و به همین دلیل می‌توان آن را به‌سادگی در تابلوهای برق و کنترل صنعتی قرار داد.
تغذیه دستگاه 24VDC با جریان مصرفی 50mA است و محدوده دمای کاری آن 0 تا 55 درجه سانتی‌گراد در نظر گرفته شده است. طراحی ریلی، ابعاد مناسب و اتصالات صنعتی، نصب و استفاده از ماژول را در ساختارهای مختلف کنترل و مانیتورینگ ساده می‌کند.
نحوه Wiring ماژول VibroRail200_V
VibroRail200-Vامکان اتصال به سنسورهای مختلف را فراهم می‌کند و بسته به نوع سنسور مورد استفاده، نحوه سیم‌بندی ورودی متفاوت خواهد بود. در این محصول امکان استفاده از Accelerometer و همچنین سنسورهای Current Eddy برای اندازه‌گیری پارامترهای موردنظر وجود دارد.
خروجی‌های 4-20mA و BNC نیز می‌توانند برای انتقال سیگنال به سیستم‌های کنترل، مانیتورینگ یا تجهیزات پردازش مورد استفاده قرار گیرند. همچنین دو رله قابل پیکربندی دستگاه برای اتصال به مدارهای هشدار و حفاظت در نظر گرفته شده‌اند.
برای اتصال دقیق سنسورها، خروجی‌ها و ارتباط RS-485، سیم‌بندی باید مطابق نقشه Wiring اختصاصی VibroRail200-Vانجام شود.
مشخصات فنی VibroRail200_V
- پشتیبانی از سنسورهای ولتاژ، جریان و ICP
- پشتیبانی از خروجی سنسورهای شتاب، سرعت و جابجایی
- خروجی 4-20 mA
- خروجی بافر شدهی شتاب
- LED بیانگر وضعیت سلامت اتصال سنسور ICP
- نصب DIN Rail
- کانکتور فشاری
- امکان انتخاب نوع Energize رله
- پشتیبانی از پروتکل ارتباطی Modbus RTU
- ورودی: شتاب سنج 100mv/g (سنسور با ضریب حساسیت دیگر نیز پشتیبانی میشوند)
- بازهی فرکانسی:1 هرتز تا 10 کیلو هرتز (قابل تنظیم) (-3dB)
- فیلتر پایین گذر: فیلتر 8 قطبی Butterworth force
- بازه دینامیکی: 80 dB
- تنظیمگر سیگنال: تقویت کننده/ انتگرال گیر
- تغذیه: +24 V DC در 50 mA
- خروجی اول (4-20 mA): 0-20 میلی‌متر بر ثانیه RMS (بازههای دیگر نیز قابل تعریف هستند)
- خروجی دوم (BNC): خروجی بافر بدون بایس ولتاژ
- رله: 1 SPDT, 1A از C 24Vdc
- LED ها: تغذیه، لوپ، سنسور ICP و رله
- پروتکل ارتباطی: Modbus RTU
- درگاه ارتباطی: RS-485ش
- جنس بدنه: پلاستیک
- نصب: DIN Rail TS35 (Top Hat)
- ابعاد: 134 x 99 x 22.5 mm با در نظر گیری BNC
- کانکتور: Push in Clamp
- اندازه کانداکتور: 0.5 تا 4.0 mm
- جرم: 110 گرم
- بازهی دمایی عملکرد: 0 تا 55 درجه سانتی‌گراد
- دسته نصب (IEC664): II
- کلاس تجهیز (IEC536): III
- EMC: EN61326-1:2013
کاربردهای VibroRail200_V
VibroRail200-Vبرای کاربردهایی طراحی شده است که نیاز به پایش مداوم، هشدار و حفاظت تجهیزات دوار دارند. از جمله کاربردهای این ماژول می‌توان به موارد زیر اشاره کرد:
- پایش وضعیت پمپ‌های صنعتی
- مانیتورینگ موتورهای الکتریکی
- پایش فن‌ها و تجهیزات دوار
- مانیتورینگ توربین‌ها
- سیستم‌های هشدار زودهنگام خرابی ماشین‌آلات
- اندازه‌گیری شتاب، سرعت و جابجایی
- سیستم‌های Condition Monitoring در کارخانه‌ها
- کاربردهای پایش تجهیزات در نیروگاه‌ها
- اتصال به PLC و HMI
- استفاده در تابلوهای برق و کنترل صنعتی
با ترکیب خروجی آنالوگ، خروجی BNC، دو رله قابل تنظیم و ارتباط Modbus RTU، این ماژول می‌تواند هم در سیستم‌های مانیتورینگ و هم در سیستم‌های حفاظت ماشین‌آلات مورد استفاده قرار گیرد.
پرسش های متداول درمورد VibroRail200_V
بله. هر دو خروجی رله دستگاه از طریق نرم‌افزار قابل پیکربندی هستند و می‌توان از آنها برای تنظیم عملکرد Alarm و Trip استفاده کرد.
بله. این ماژول از Modbus RTU روی RS-485 پشتیبانی می‌کند و امکان اتصال آن به PLC، HMI و سایر سیستم‌های نظارتی وجود دارد.
بله. وجود خروجی 4-20mA و خروجی BNC امکان استفاده از ماژول در سیستم‌های پایش مداوم را فراهم می‌کند.
این ماژول از سنسورهای ICP، شتاب‌سنج، سرعت و جابجایی پشتیبانی می‌کند و امکان استفاده از سنسورهای مختلف متناسب با کاربرد را فراهم می‌سازد.
خروجی اصلی شامل 4-20mA یا 0-20 mm/s RMS است و در کنار آن یک خروجی BNC بافرشده بدون بایاس و دو خروجی رله SPDT قابل پیکربندی نیز وجود دارد.
این ماژول برای نصب روی ریل DIN TS35 طراحی شده و به‌راحتی در تابلوهای برق و کنترل صنعتی نصب می‌شود.
