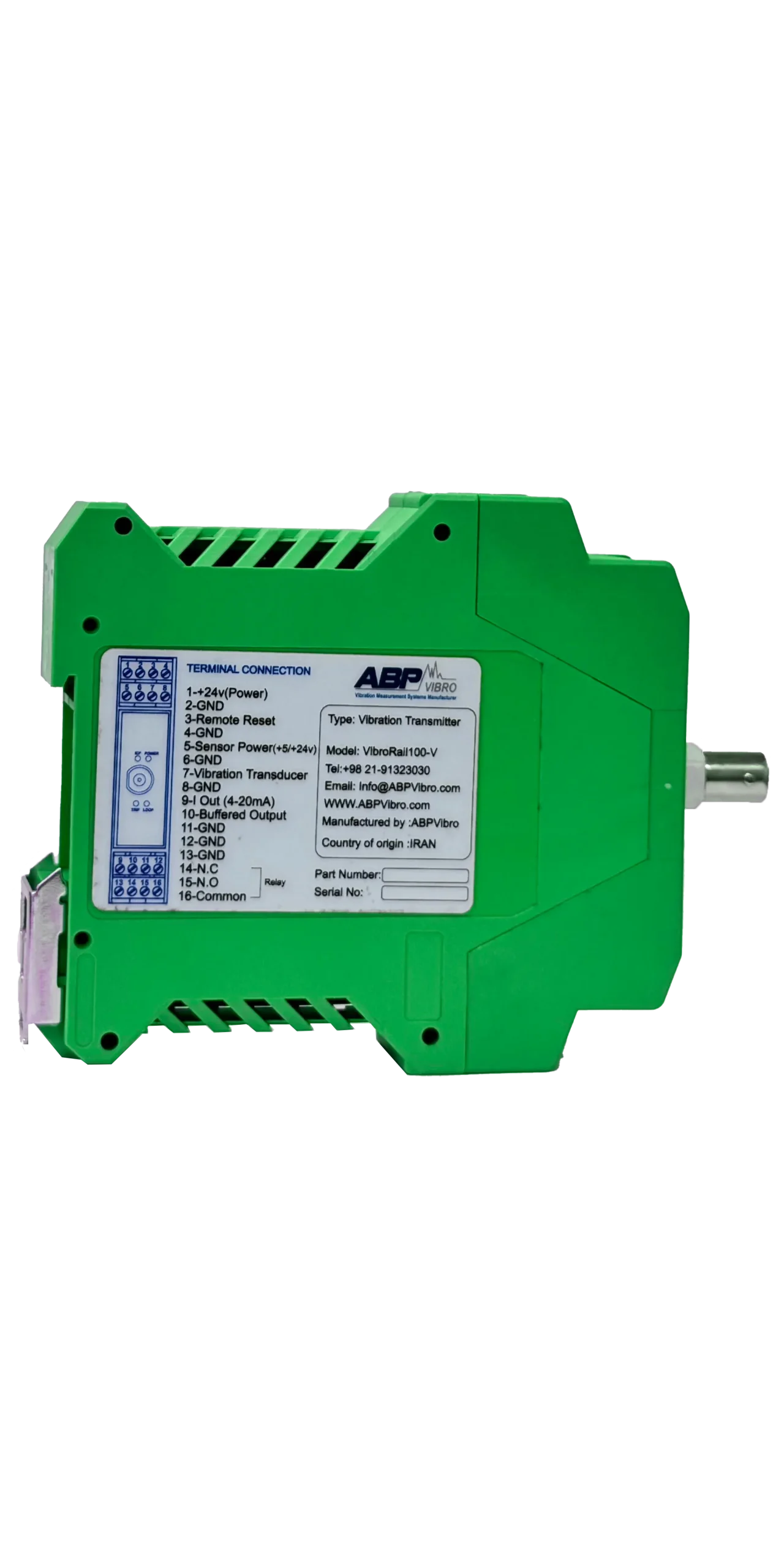

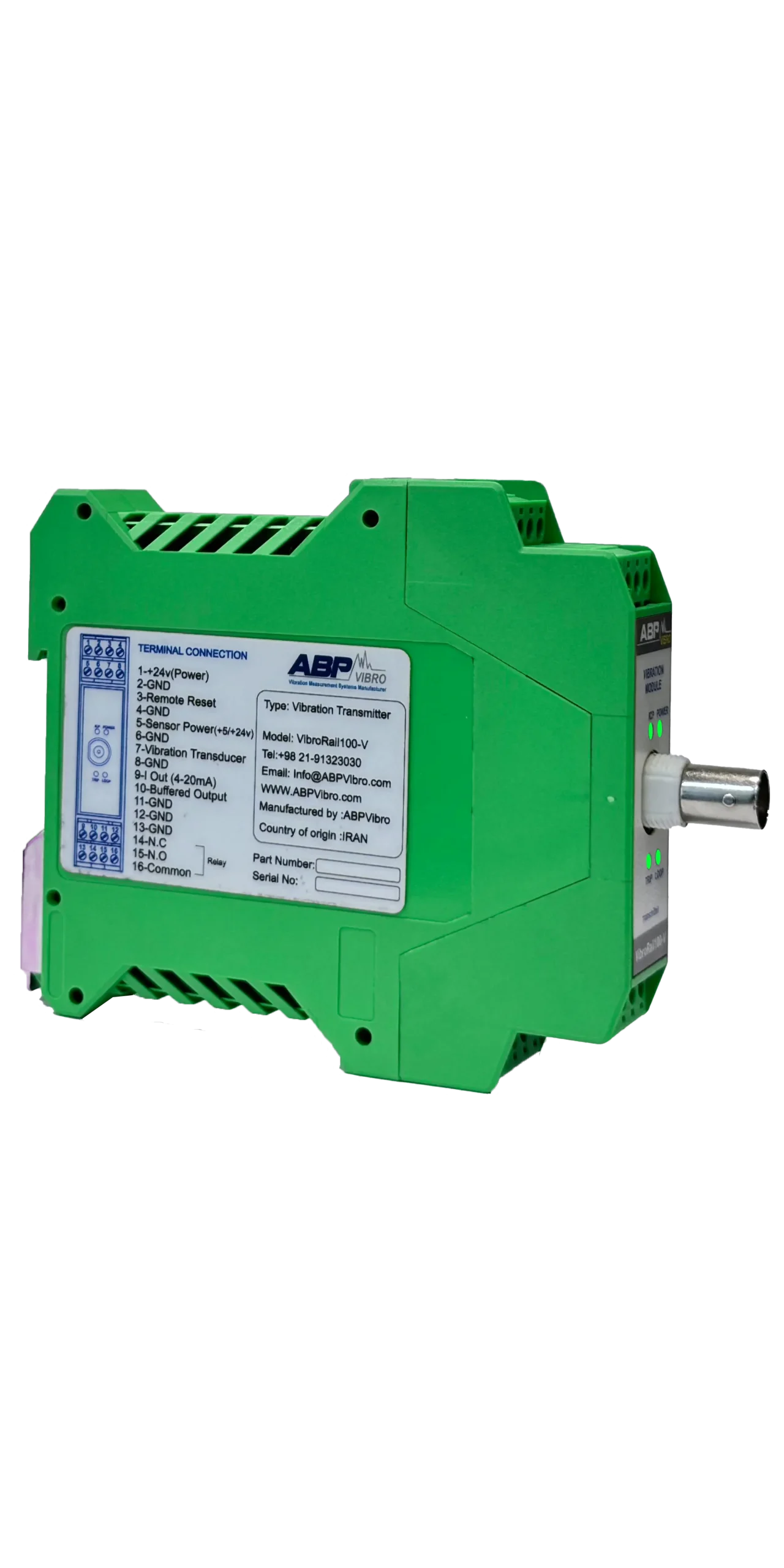

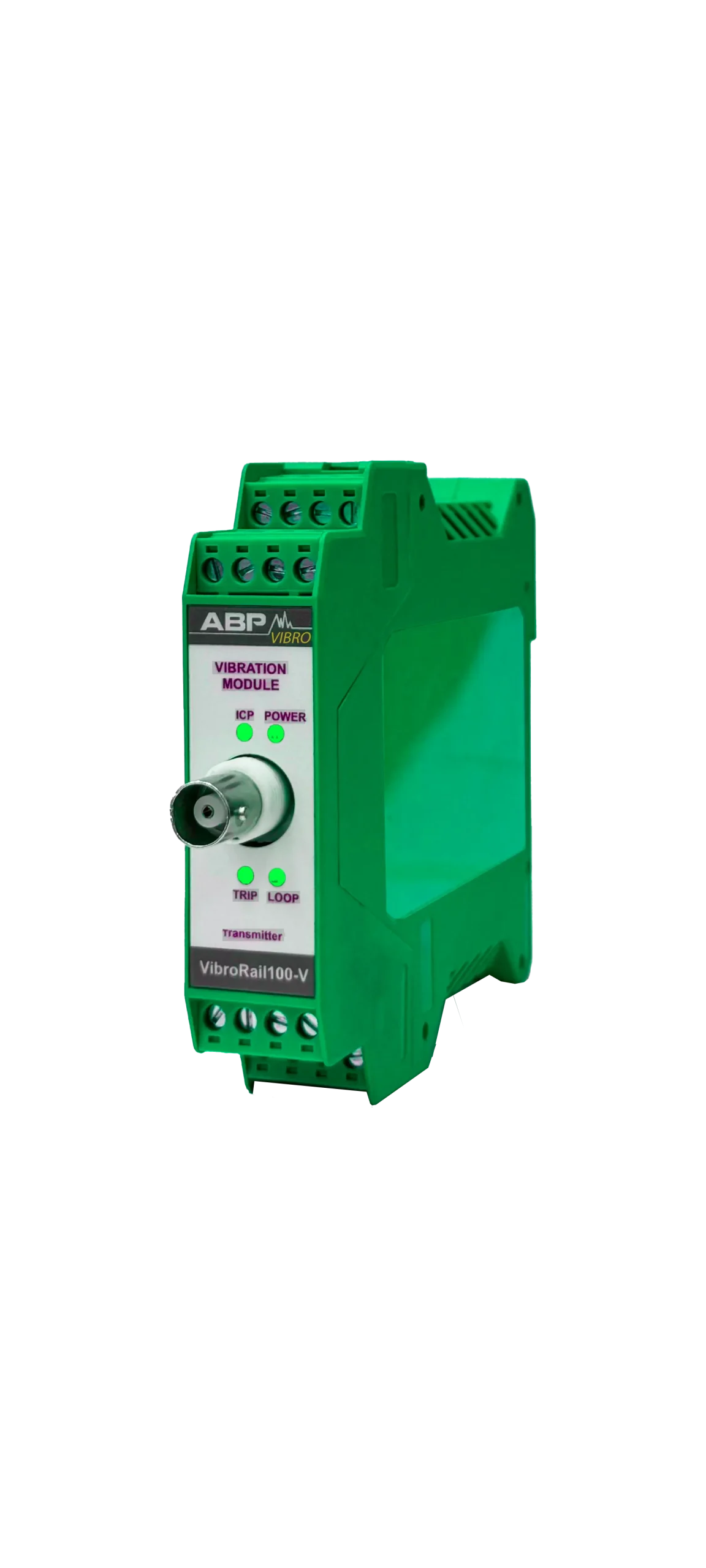

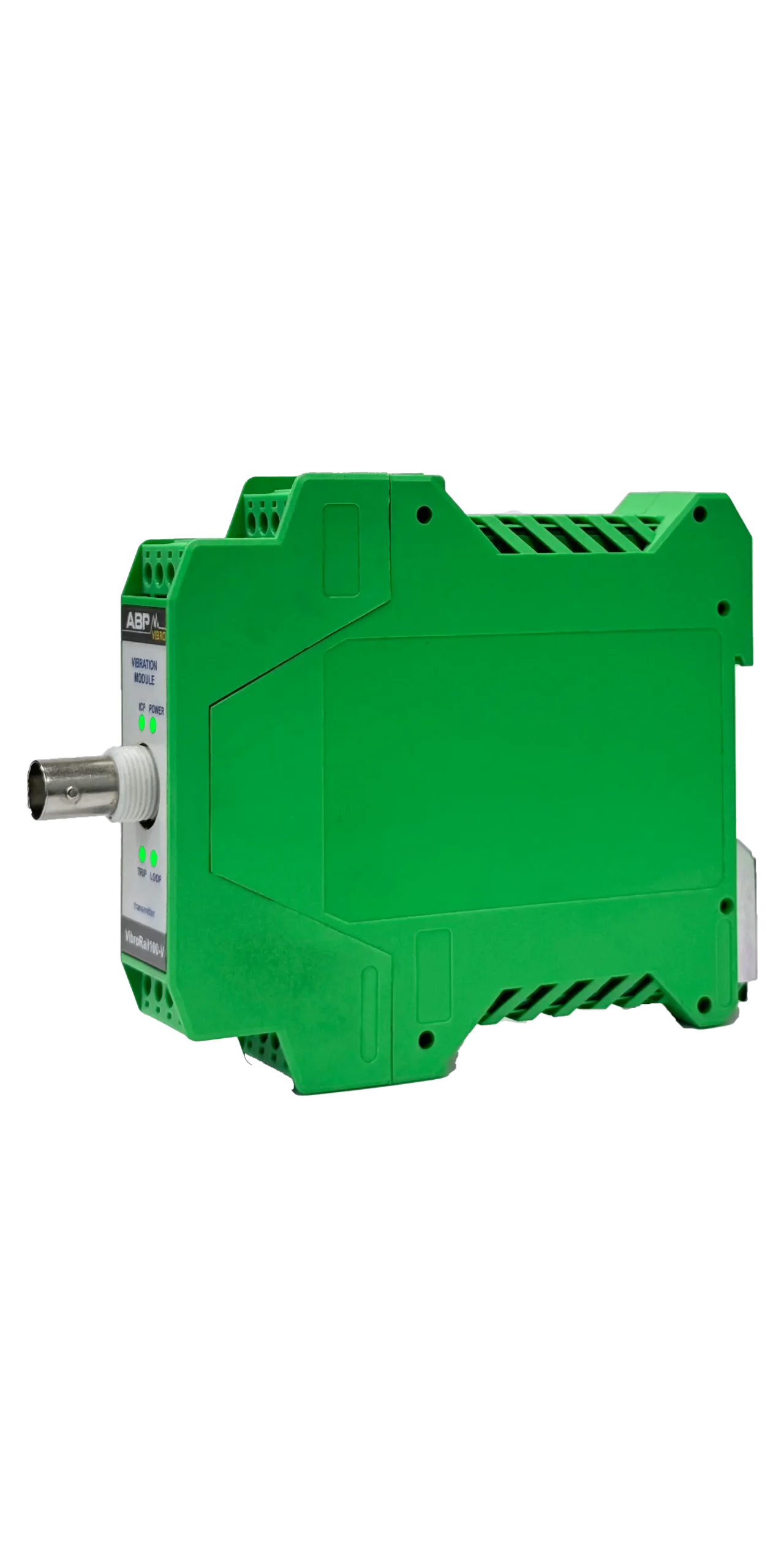

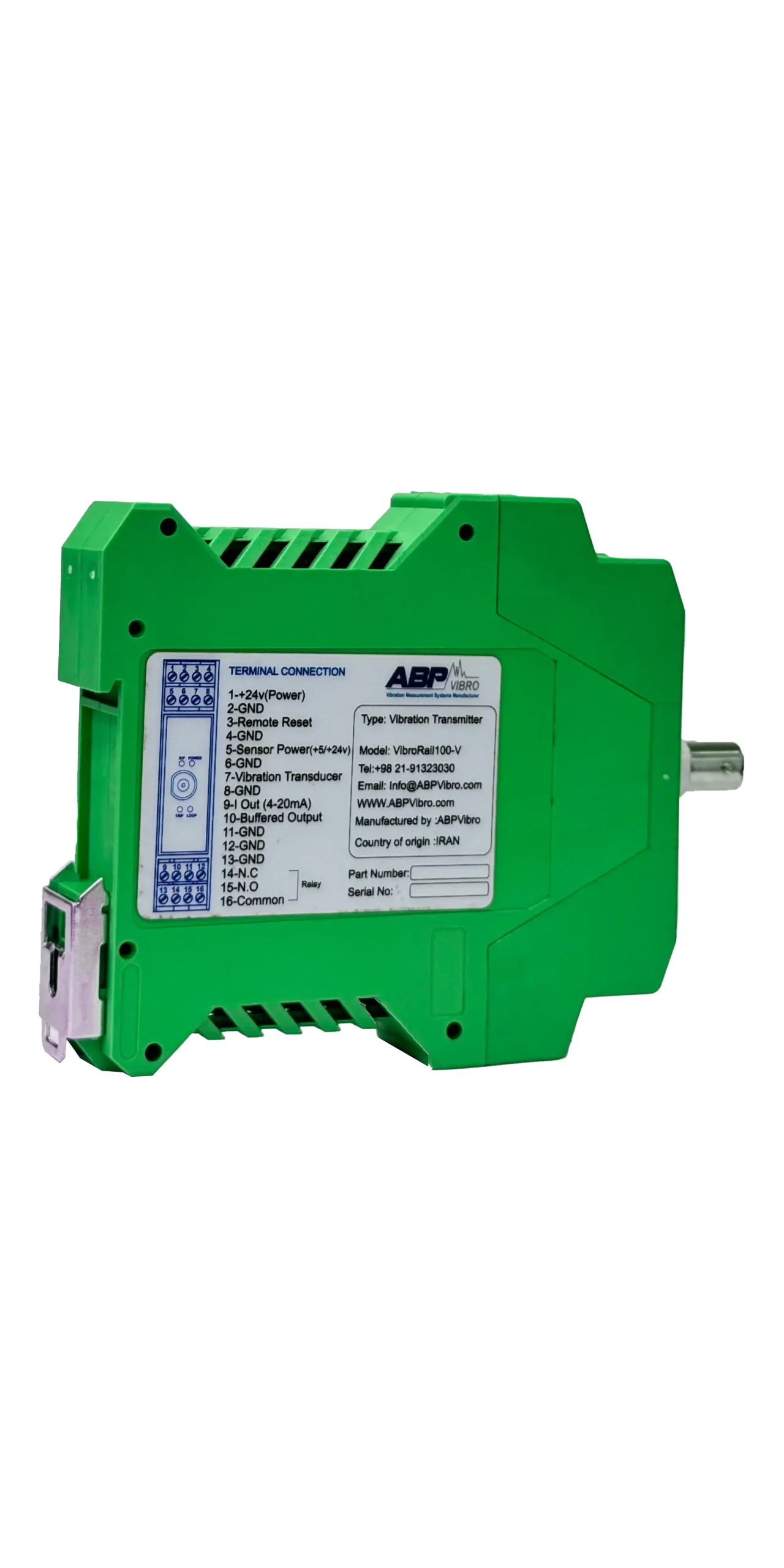

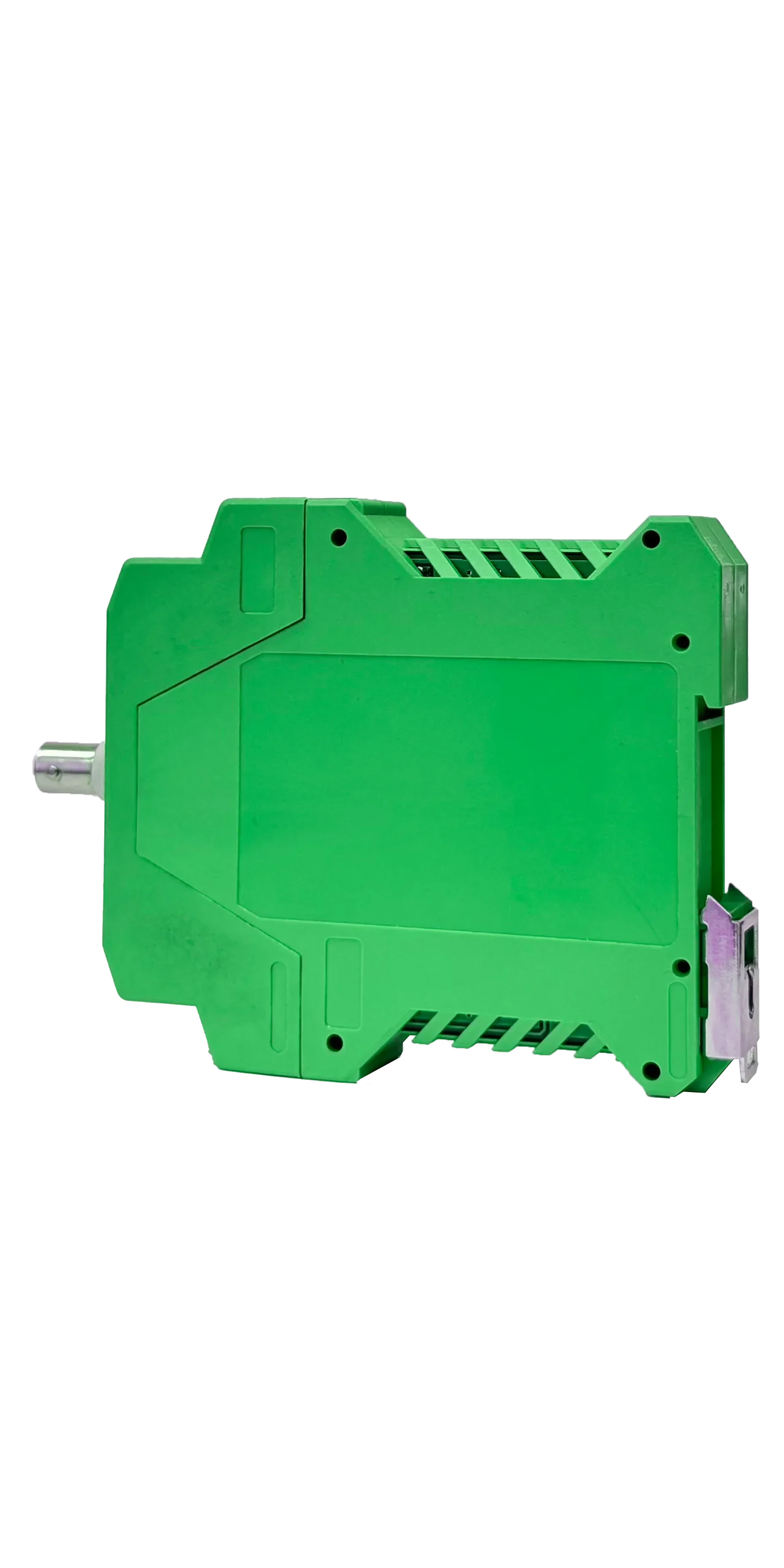

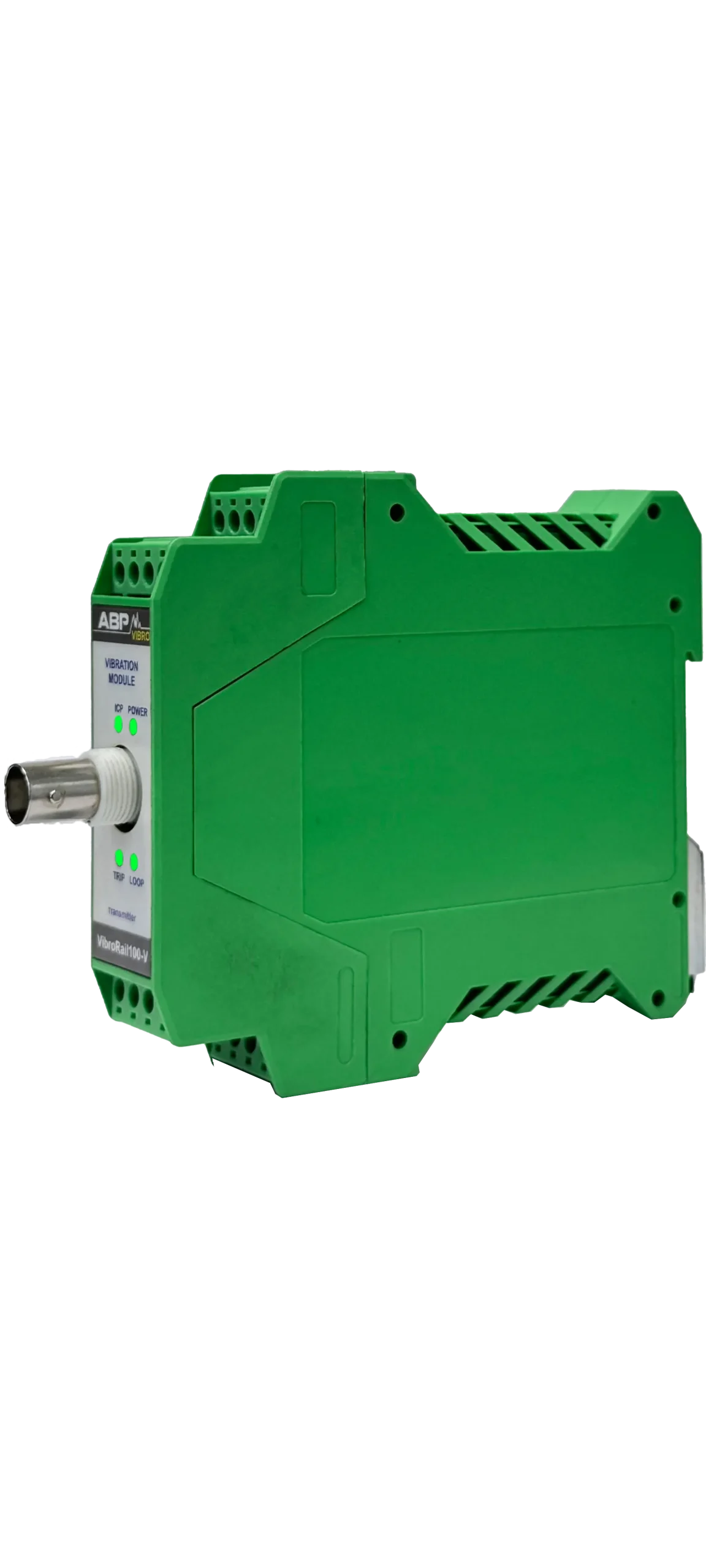

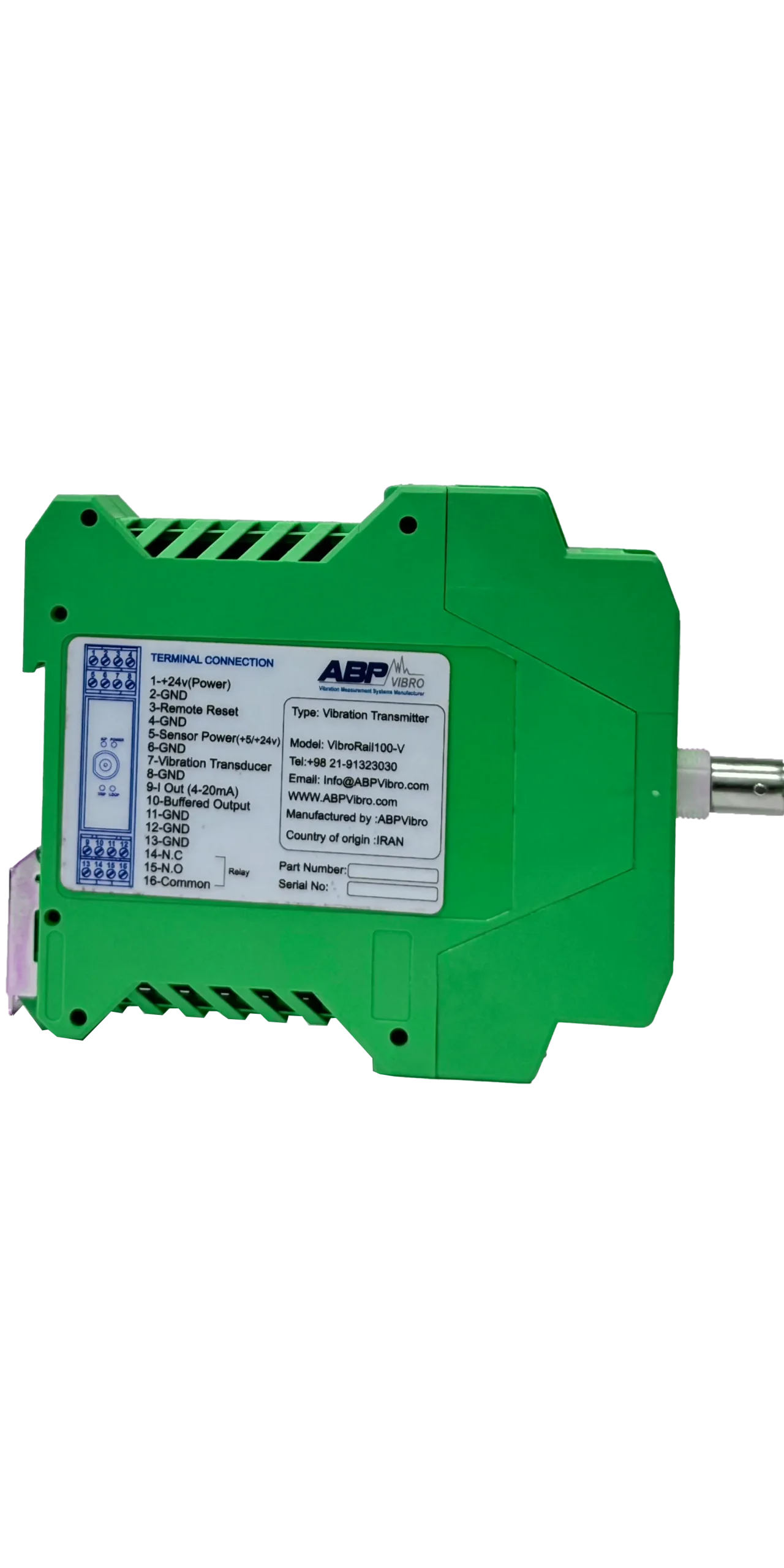

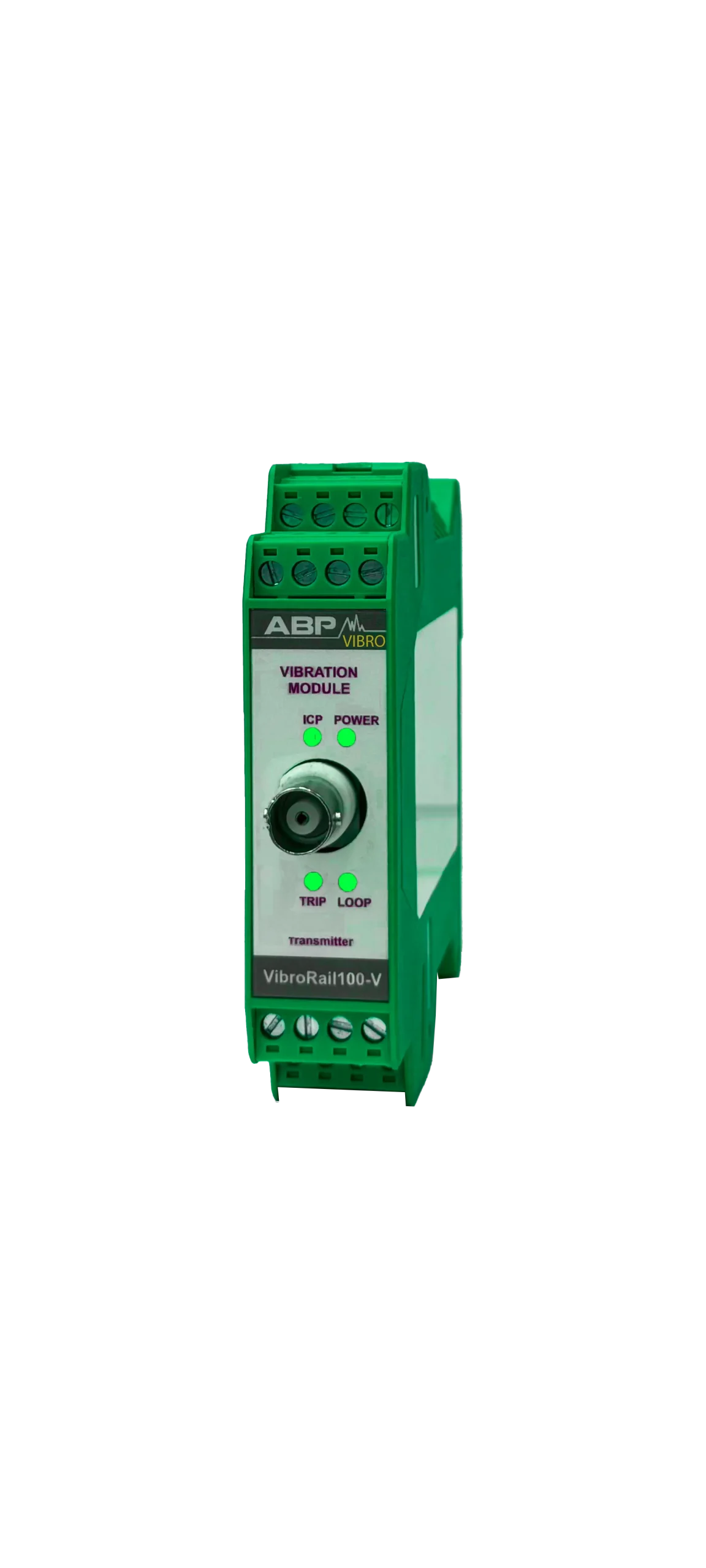

VibroRail 100-V ؛ ماژول فشرده پایش ارتعاش با خروجی 4–20میلی آمپر

VibroRail 100-V چیست؟

VibroRail 100-V یک ماژول اندازه‌گیری ارتعاش است که وظیفه آن دریافت و پردازش سیگنال‌های مرتبط با ارتعاش از سنسورهای مختلف است. این دستگاه می‌تواند سیگنال سنسورهای شتاب، سرعت یا جابه‌جایی را دریافت کرده و متناسب با نوع سنسور و تنظیمات مورد استفاده، آن را به خروجی مناسب برای سیستم کنترل یا پایش منتقل کند.

یکی از ویژگی‌های مهم VibroRail 100-V، پشتیبانی از سنسورهای ICP® است. این قابلیت باعث می‌شود ماژول بتواند در سیستم‌هایی که از شتاب‌سنج‌های ICP استفاده می‌کنند نیز به کار گرفته شود. همچنین امکان تشخیص وضعیت سنسور، اطلاعات بیشتری درباره عملکرد صحیح مسیر اندازه‌گیری در اختیار سیستم قرار می‌دهد.

در کنار ورودی سنسور، این دستگاه دارای خروجی‌های متنوعی است که امکان استفاده از اطلاعات ارتعاش را در تجهیزات مختلف کنترلی و مانیتورینگ فراهم می‌کنند.

خروجی 4–20 میلی‌آمپر برای سیستم‌های صنعتی

یکی از مهم‌ترین قابلیت‌های VibroRail 100-V، ارائه خروجی 4–20 میلی آمپر است. این نوع خروجی در بسیاری از سیستم‌های اتوماسیون صنعتی، کنترلرها و تجهیزات مانیتورینگ مورد استفاده قرار می‌گیرد و امکان انتقال مقدار اندازه‌گیری‌شده به سیستم‌های دیگر را فراهم می‌کند.

خروجی اصلی دستگاه می‌تواند برای انتقال سیگنال دینامیک یا مقدار کلی ارتعاش استفاده شود. در مشخصات این محصول، خروجی 0–20 mm/s RMS نیز برای اندازه‌گیری مرتبط با سرعت ارتعاش ذکر شده است. به این ترتیب، VibroRail 100-V می‌تواند نقش واسط بین سنسور ارتعاش و تجهیزات کنترلی یا نمایشگر صنعتی را ایفا کند.

این ویژگی به‌خصوص در سیستم‌هایی که نیاز به ارسال مقدار ارتعاش به PLC، سیستم کنترل یا تجهیزات مانیتورینگ دارند، اهمیت دارد.

پشتیبانی از انواع سنسورهای ارتعاش

VibroRail 100-V برای کار با طیف مختلفی از سنسورها طراحی شده است. ورودی این ماژول می‌تواند سیگنال مربوط به سنسورهای شتاب، سرعت یا جابه‌جایی را دریافت کند.

همچنین پشتیبانی از سنسورهای ICP یکی از ویژگی‌های مهم این محصول است. در سیستم‌های آنالیز و پایش ارتعاش، انتخاب سنسور مناسب بر اساس نوع تجهیز و پارامتر موردنظر اهمیت زیادی دارد. پشتیبانی از انواع ورودی‌ها باعث می‌شود VibroRail 100-V بتواند در کاربردهای مختلف اندازه‌گیری ارتعاش مورد استفاده قرار گیرد.

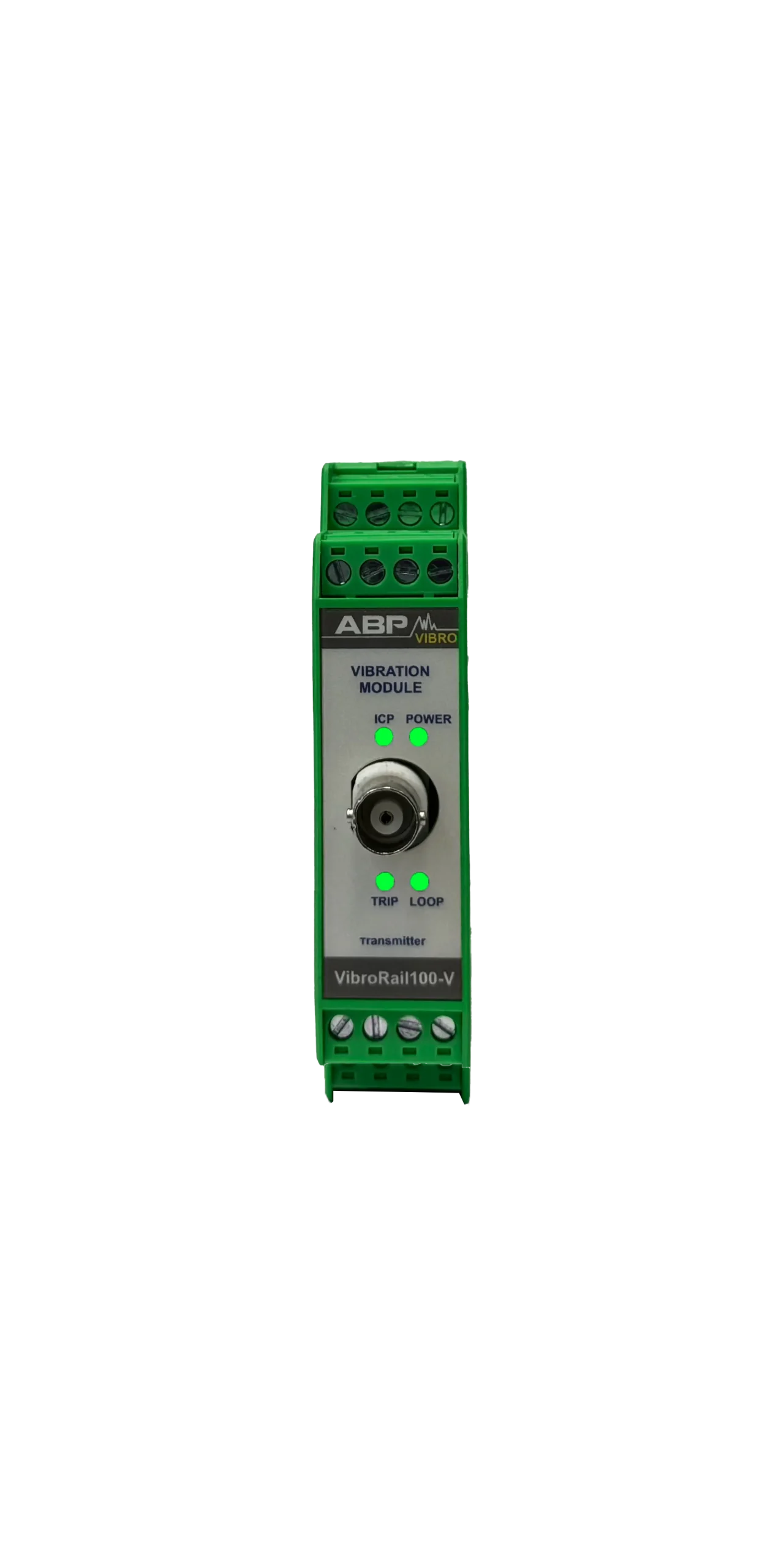

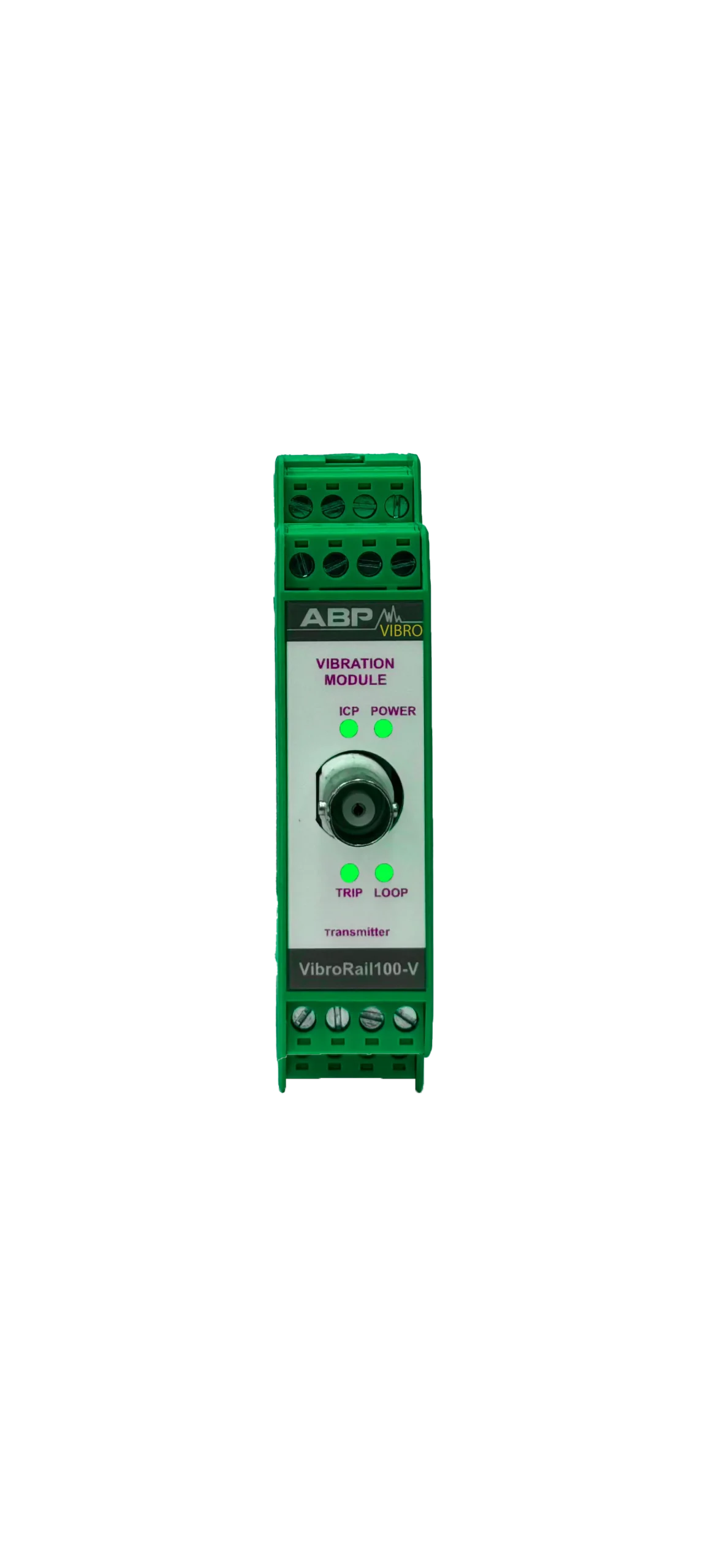

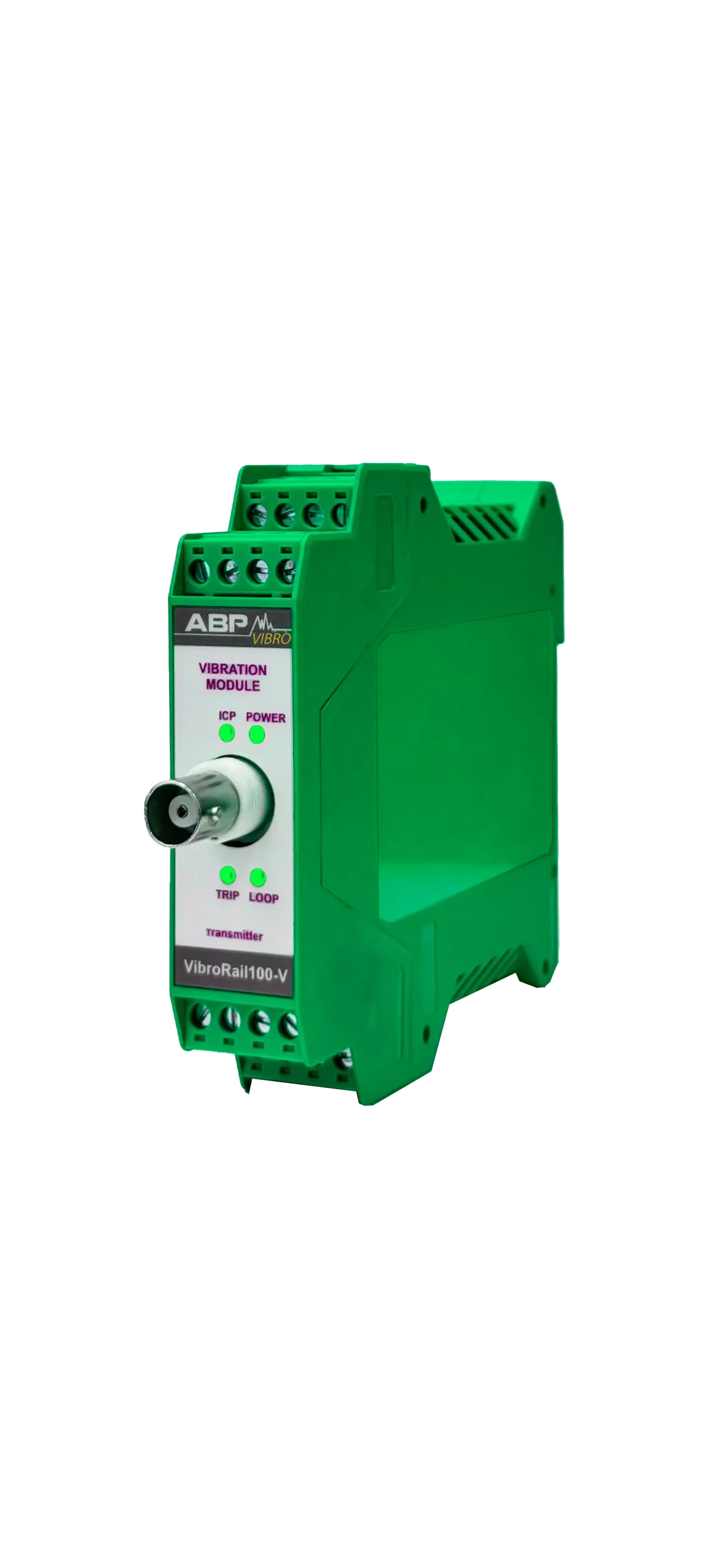

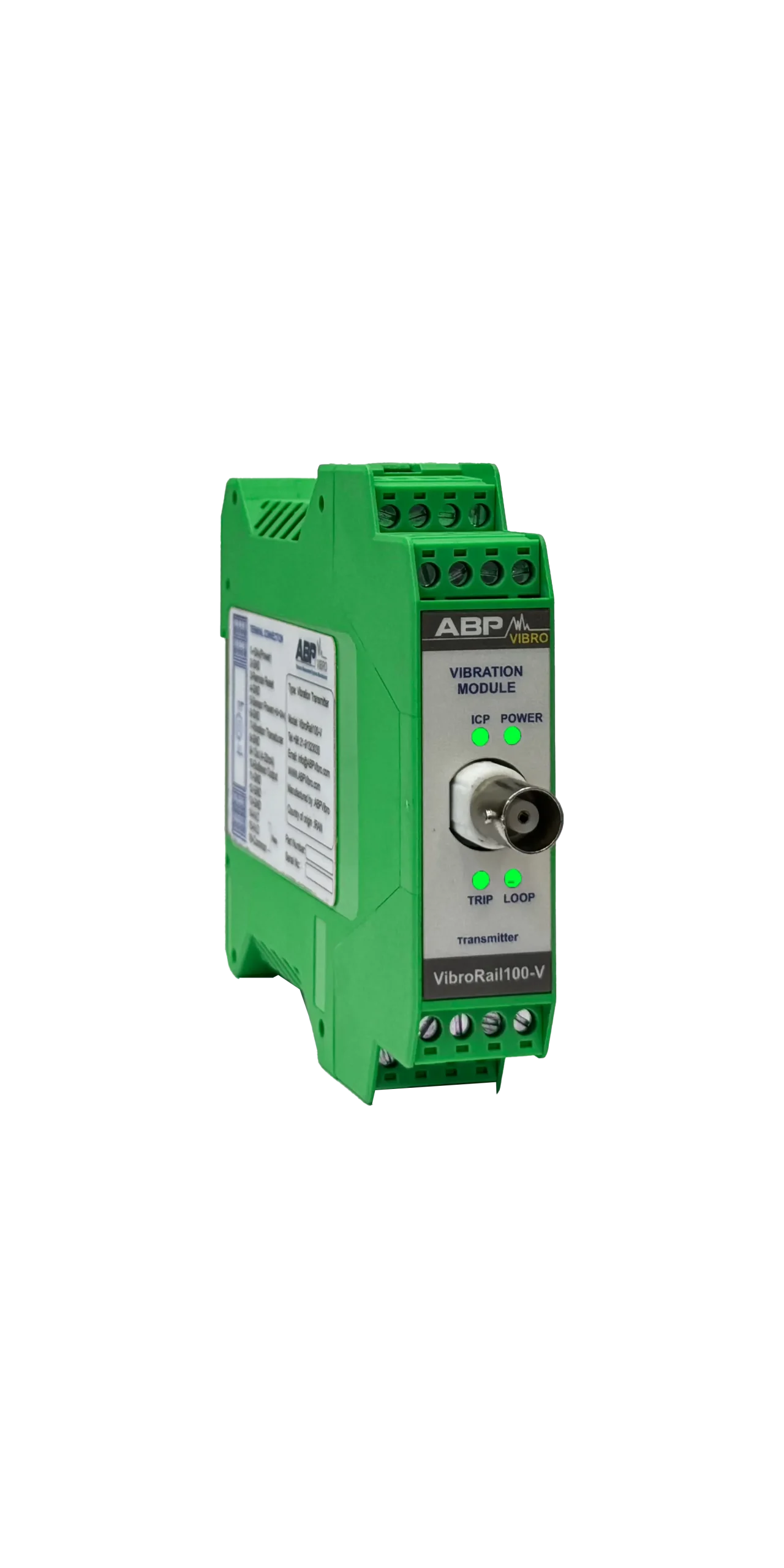

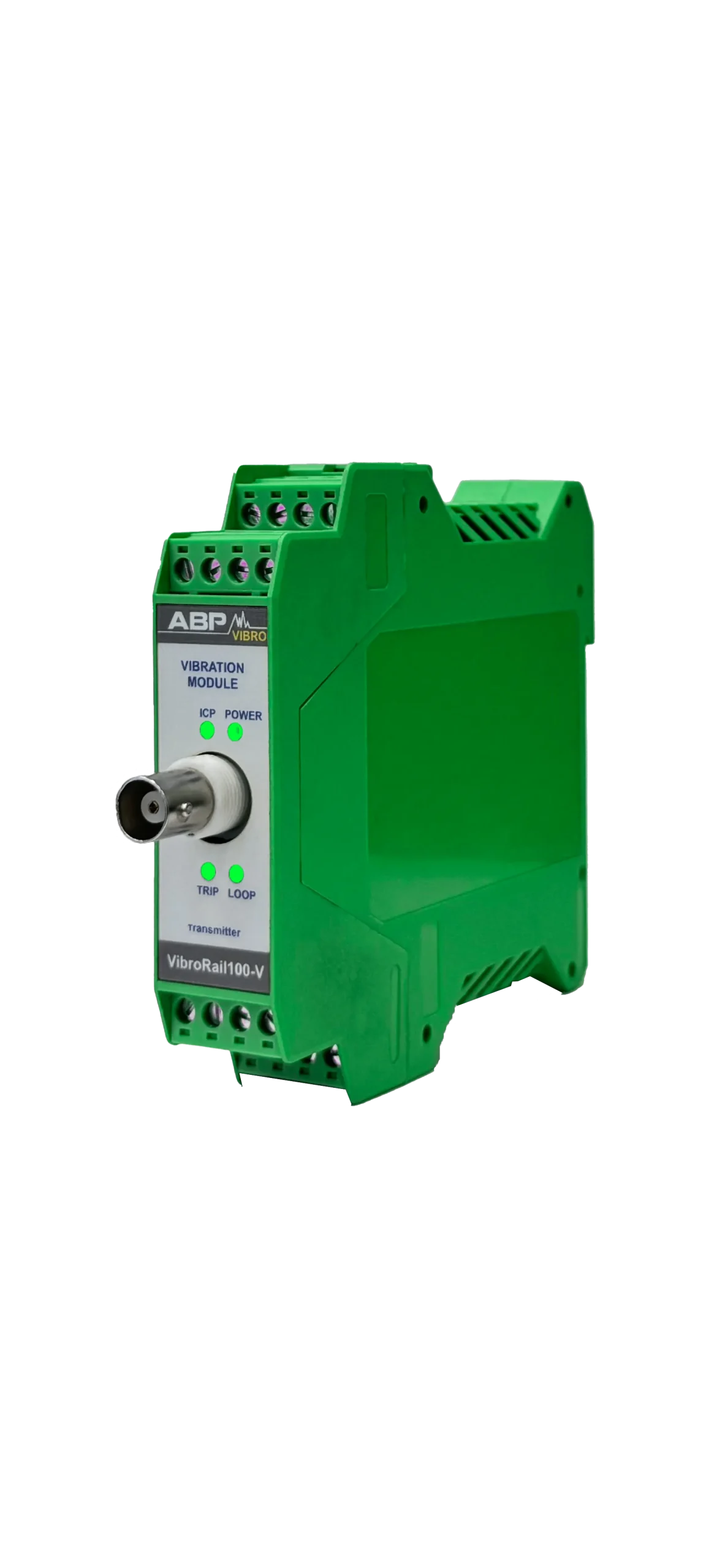

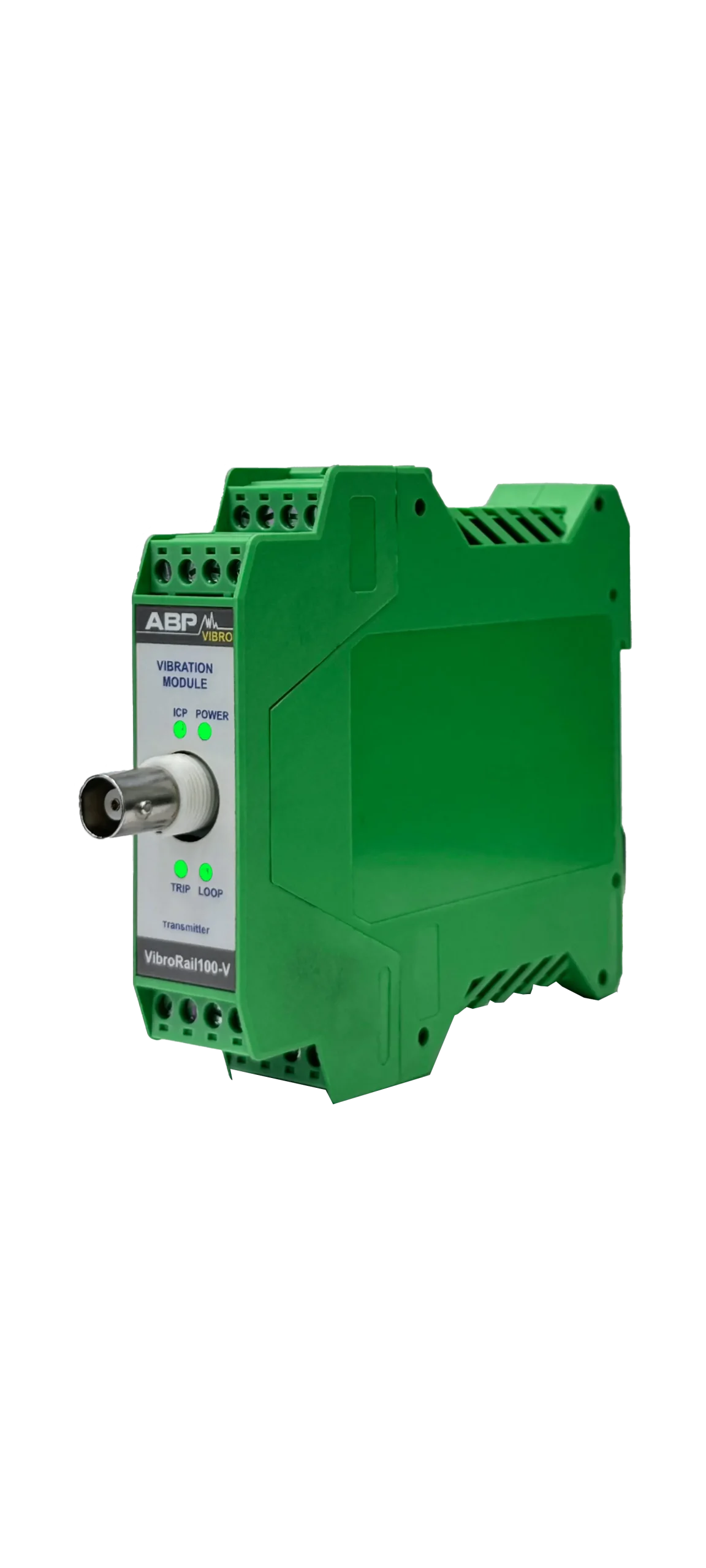

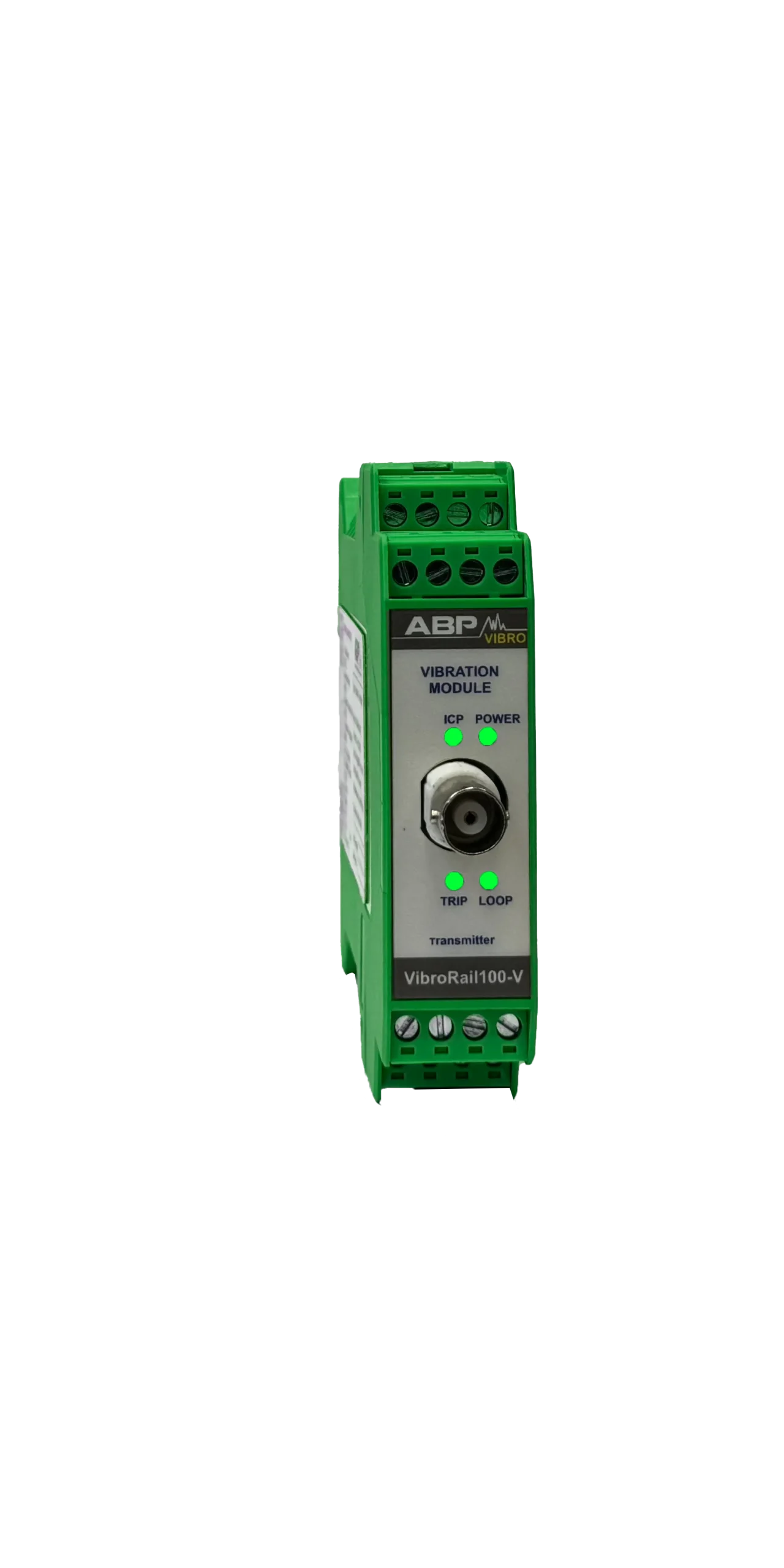

وجود LEDهای وضعیت نیز امکان مشاهده وضعیت بخش‌هایی مانند Power، ورودی ICP و رله را فراهم می‌کند و می‌تواند روند بررسی عملکرد دستگاه را برای کاربر ساده‌تر کند.

فیلتر Butterworth و محدوده فرکانسی

در اندازه‌گیری ارتعاش، محدوده فرکانسی سیگنال یکی از پارامترهای مهم در تحلیل وضعیت تجهیزات است. VibroRail 100-V به فیلتر پایین‌گذر Butterworth مجهز شده و محدوده فرکانسی قابل استفاده آن از 1Hz تا 10kHz است.

امکان انتخاب محدوده فرکانسی به کاربر اجازه می‌دهد سیگنال موردنظر را متناسب با کاربرد و نوع اندازه‌گیری مدیریت کند. استفاده از فیلتر مناسب می‌تواند در تمرکز روی محدوده موردنیاز سیگنال و کاهش اثر مؤلفه‌های خارج از محدوده اندازه‌گیری مفید باشد.

این قابلیت در کاربردهای مختلف پایش ارتعاش ماشین‌آلات اهمیت دارد؛ زیرا تجهیزات دوار و صنعتی می‌توانند دارای مؤلفه‌های ارتعاشی مختلفی در فرکانس‌های متفاوت باشند.

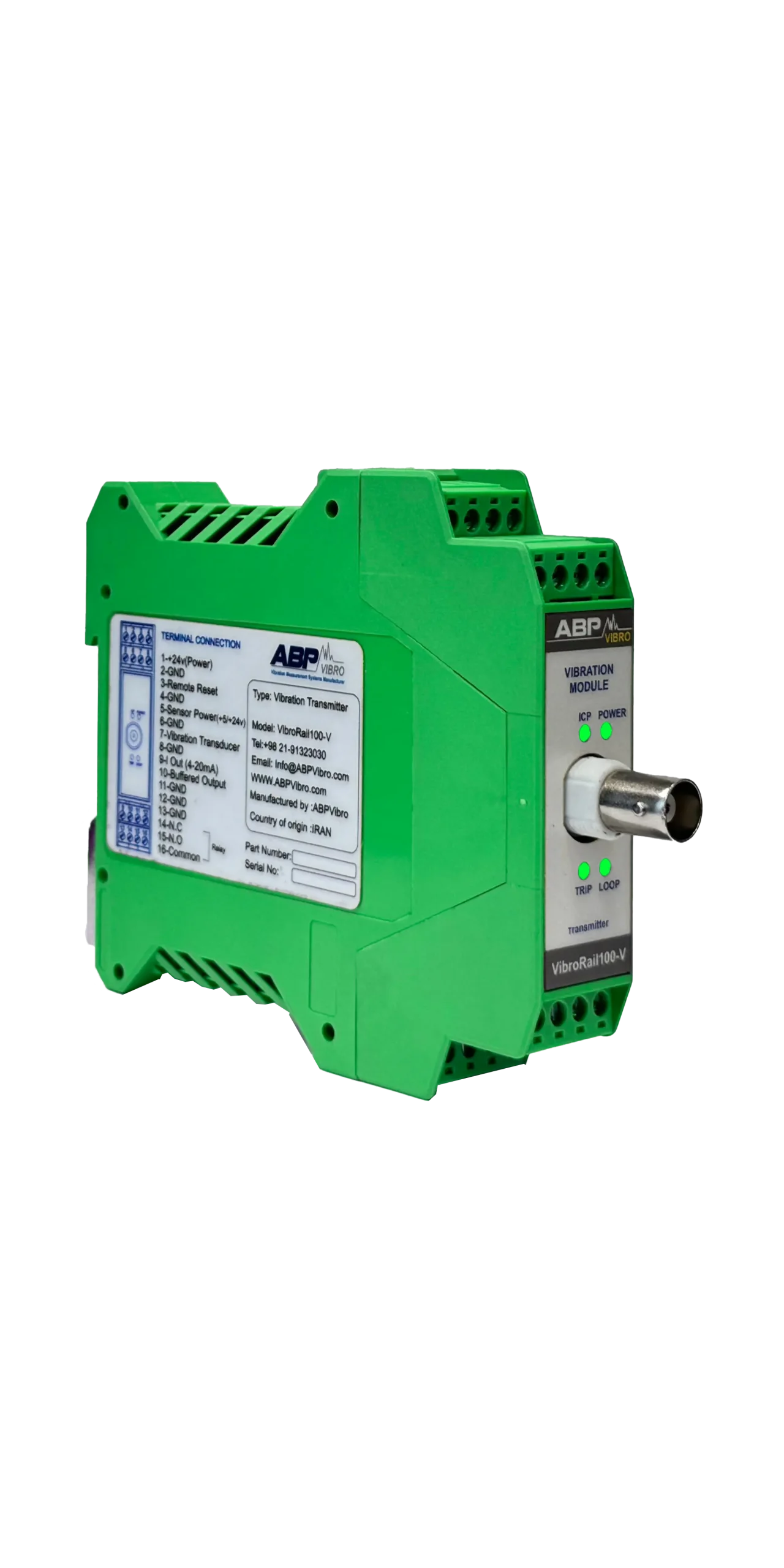

خروجی Buffered BNC

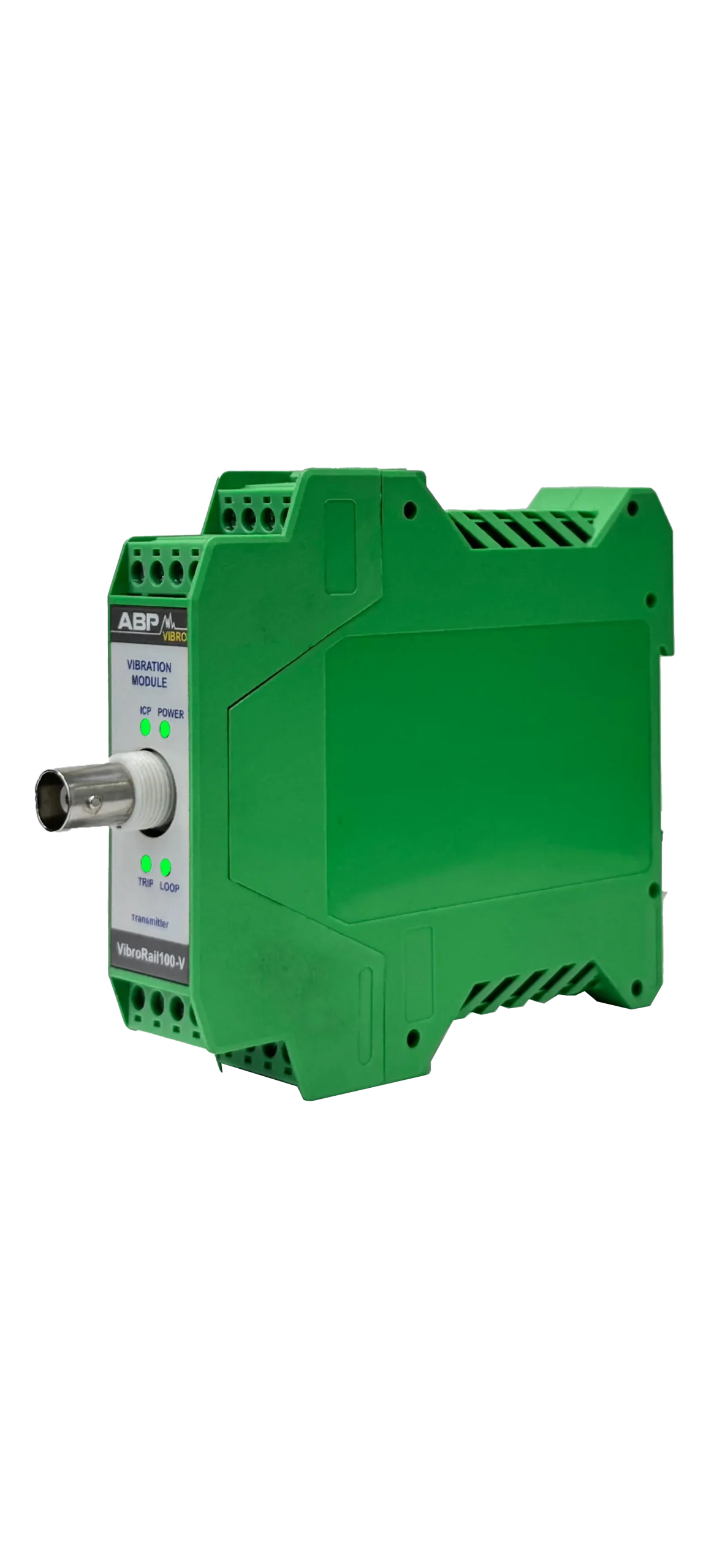

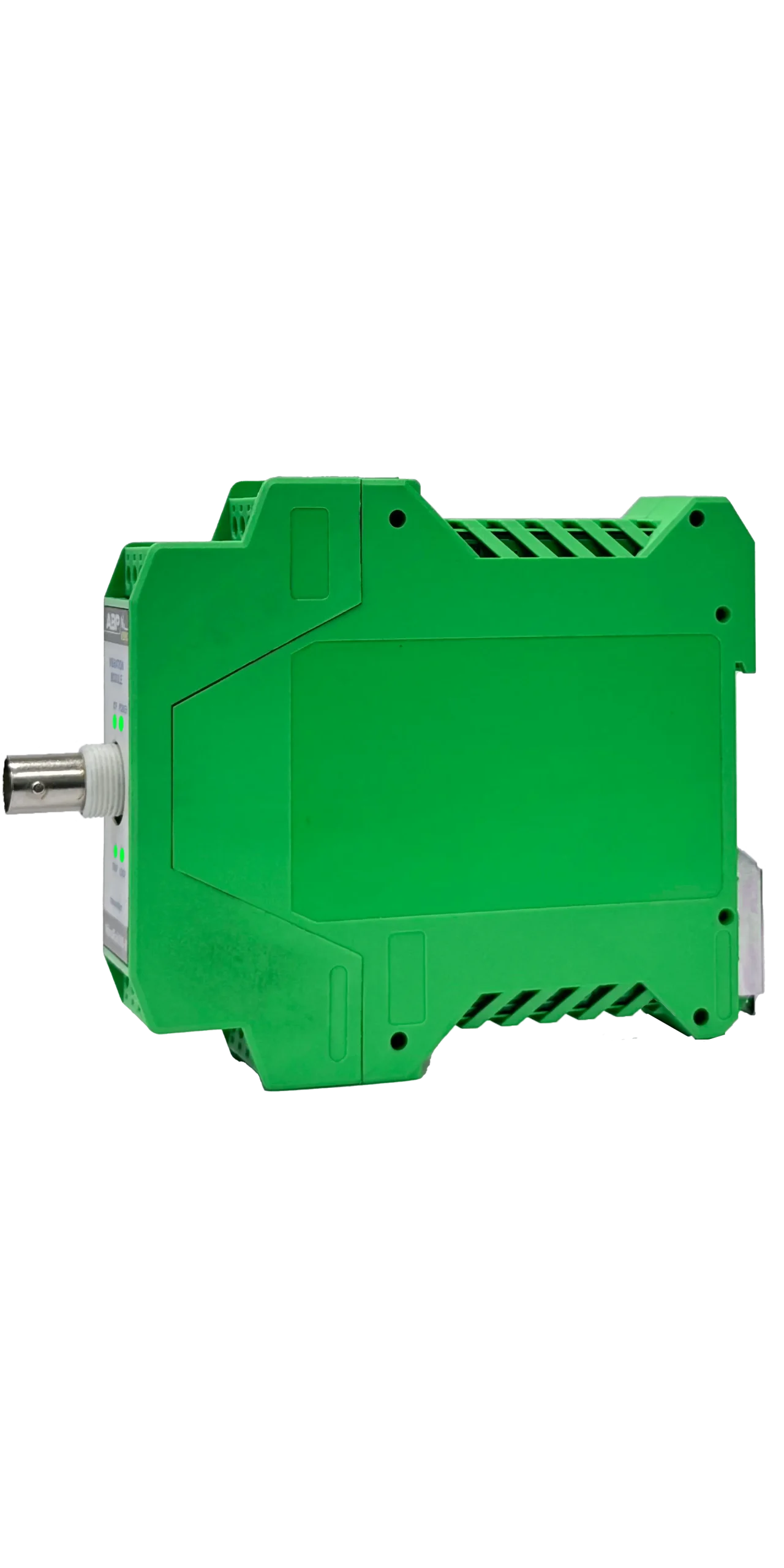

علاوه بر خروجی اصلی، VibroRail 100-V دارای یک خروجی دوم از نوع BNC بافرشده (Buffered BNC) است. این خروجی امکان دسترسی به سیگنال ارتعاش را برای تجهیزات دیگری که به سیگنال بافرشده نیاز دارند فراهم می‌کند.

وجود این خروجی در کنار خروجی آنالوگ 4–20mA، انعطاف‌پذیری بیشتری در استفاده از اطلاعات اندازه‌گیری‌شده ایجاد می‌کند و می‌تواند در فرآیند بررسی و پایش سیگنال ارتعاش کاربرد داشته باشد.

رله هشدار برای پایش وضعیت

VibroRail 100-V دارای یک خروجی رله SPDT با مشخصات 1A و 24VDC است که می‌تواند برای ایجاد هشدار در سیستم پایش مورد استفاده قرار گیرد.

این قابلیت باعث می‌شود ماژول علاوه بر انتقال مقدار اندازه‌گیری‌شده، امکان استفاده از یک خروجی رله برای اعلام وضعیت یا هشدار را نیز داشته باشد. همچنین بر اساس اطلاعات محصول، امکان انتخاب عملکرد رله در حالت‌های Energized و De-energized وجود دارد.

چنین قابلیتی در سیستم‌های پایش وضعیت می‌تواند برای ایجاد یک مسیر هشدار مستقل در کنار خروجی آنالوگ مورد استفاده قرار گیرد.

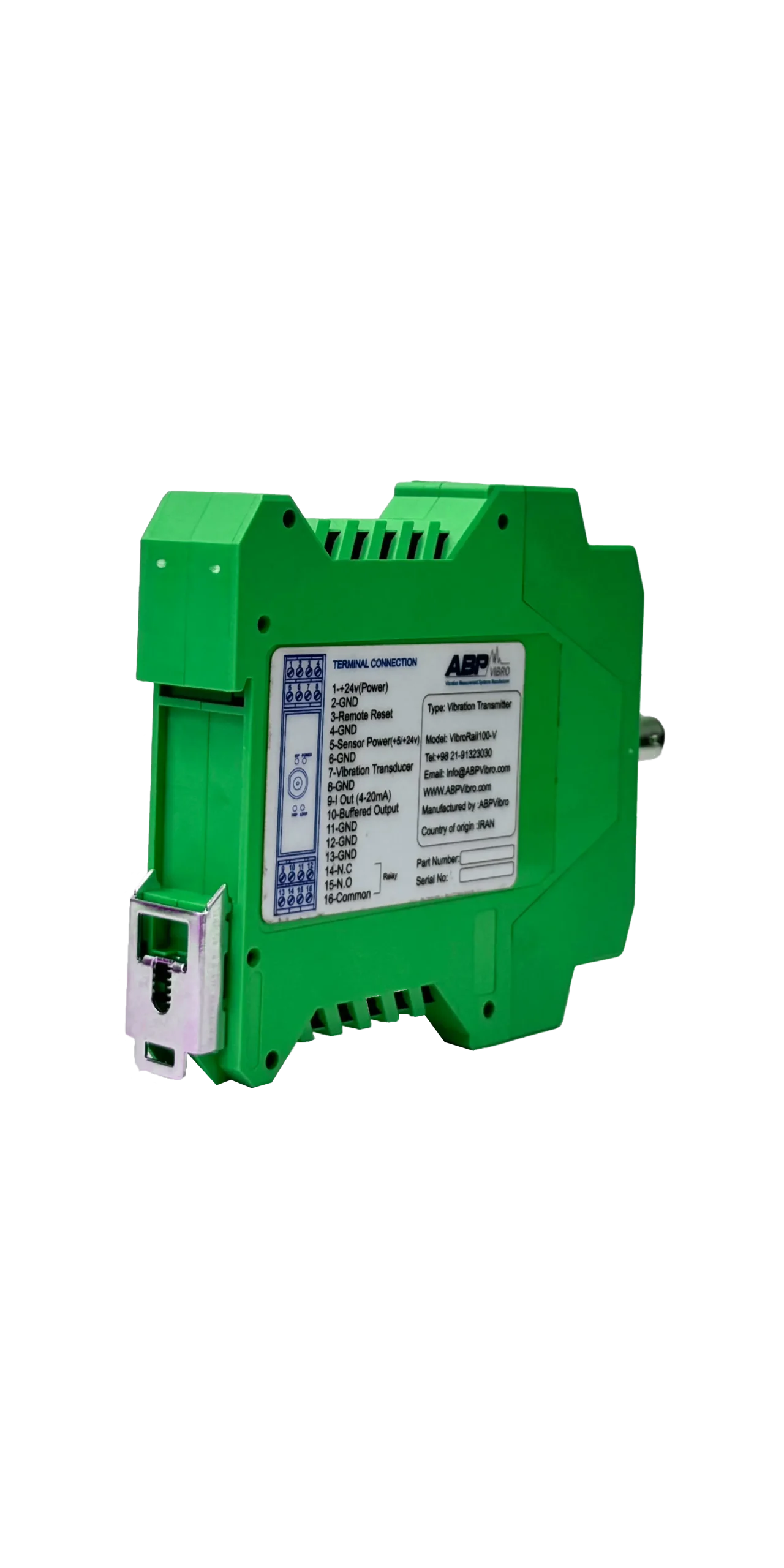

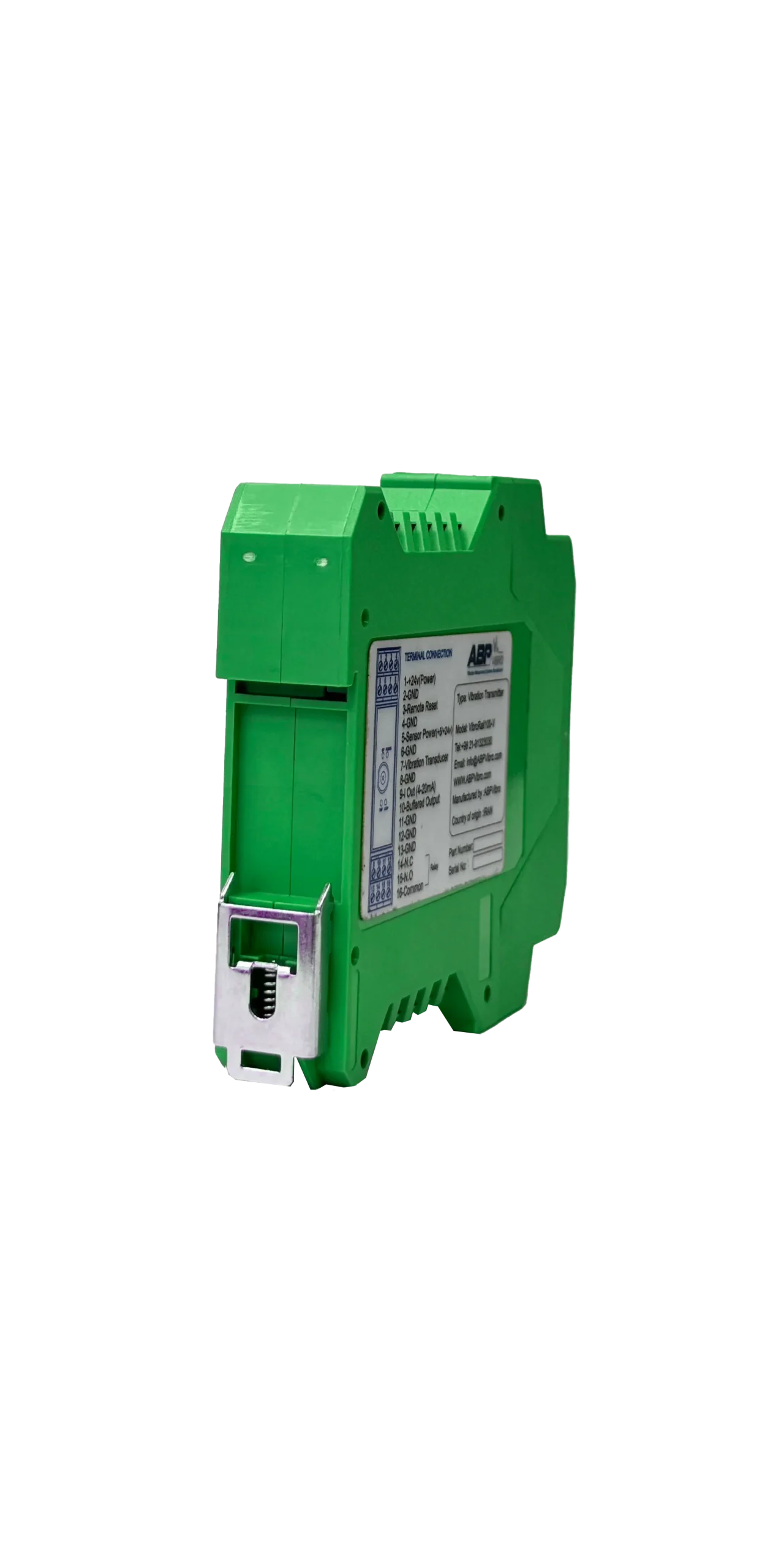

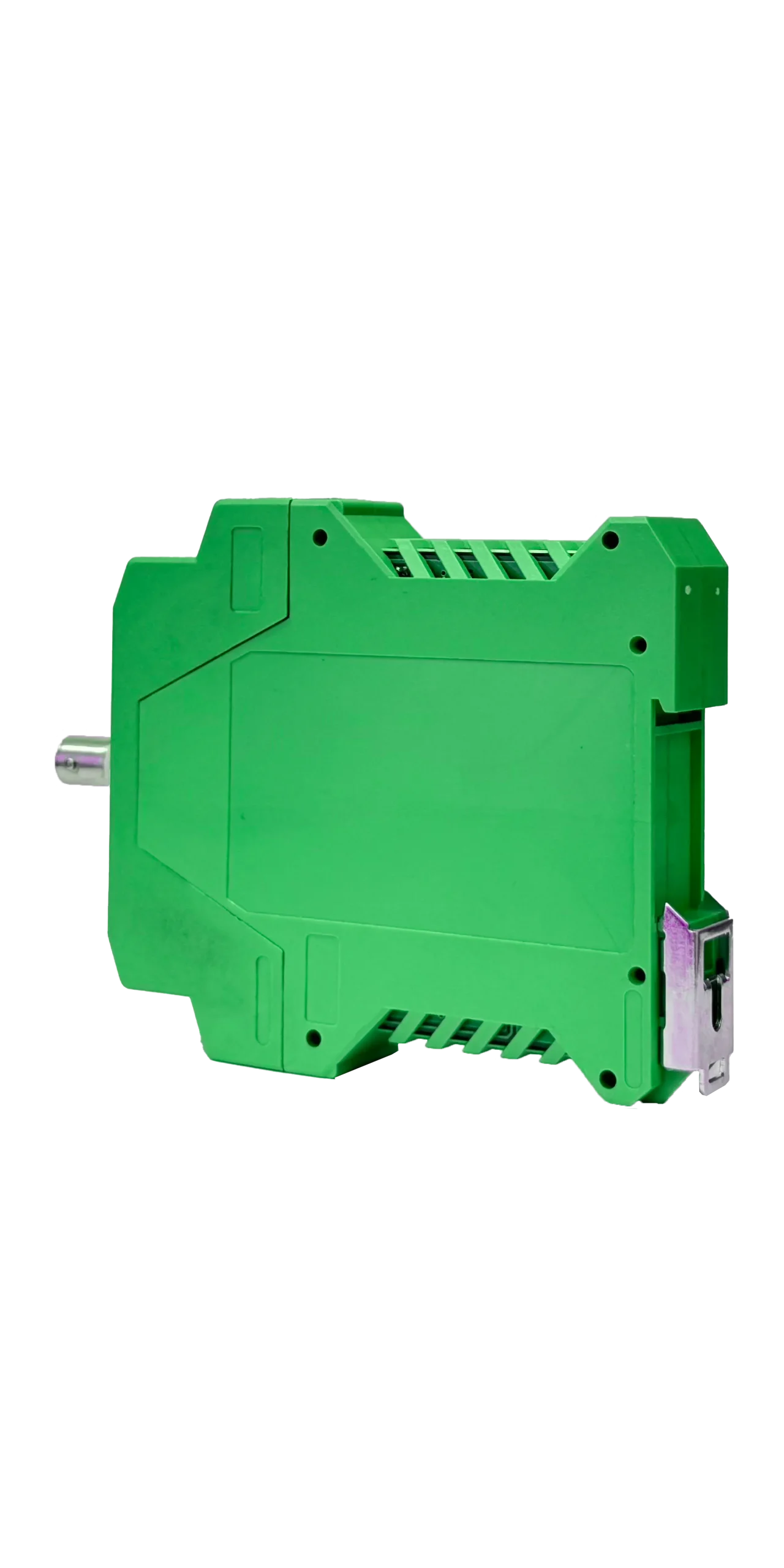

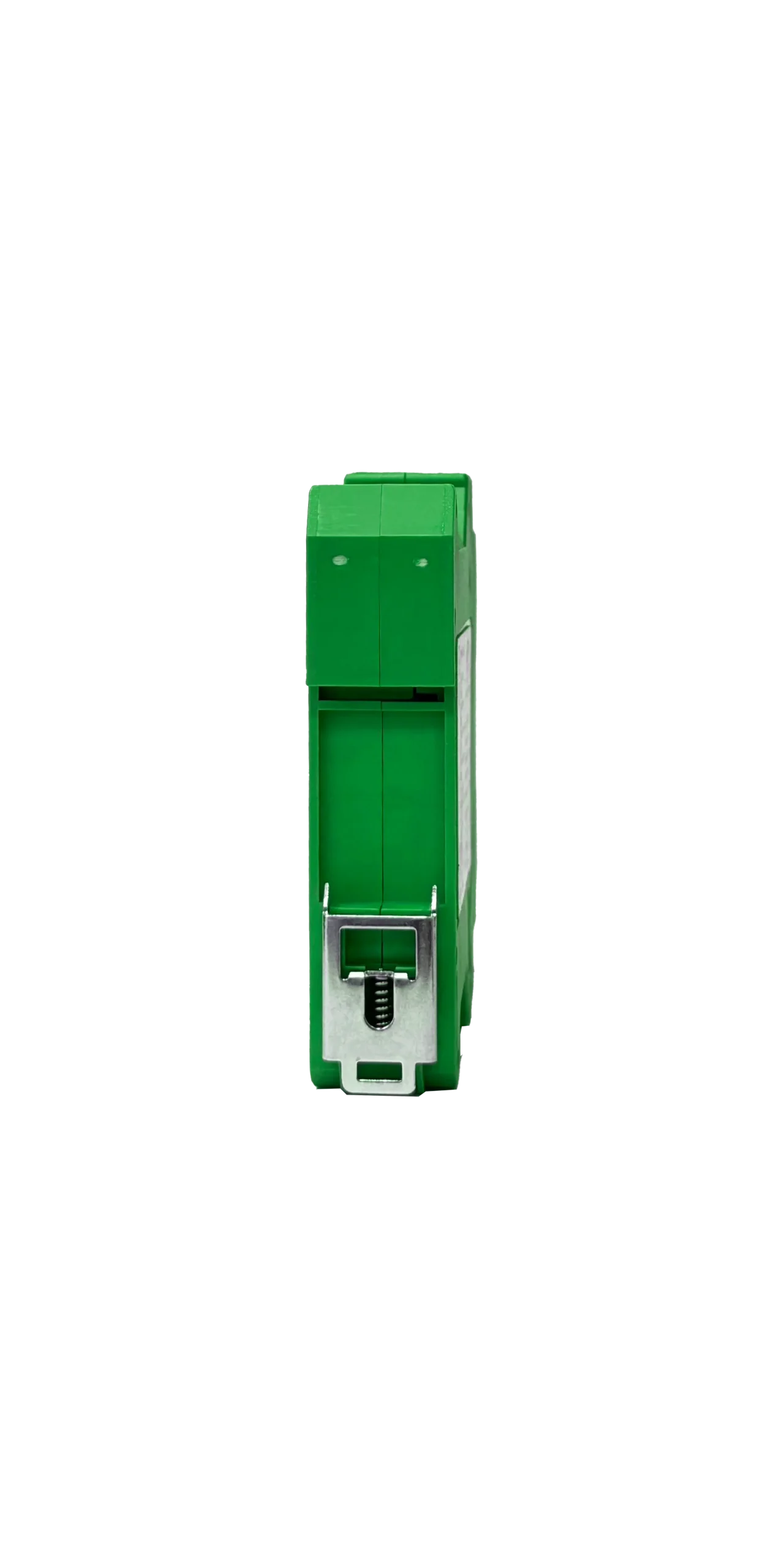

نصب آسان روی ریل DIN

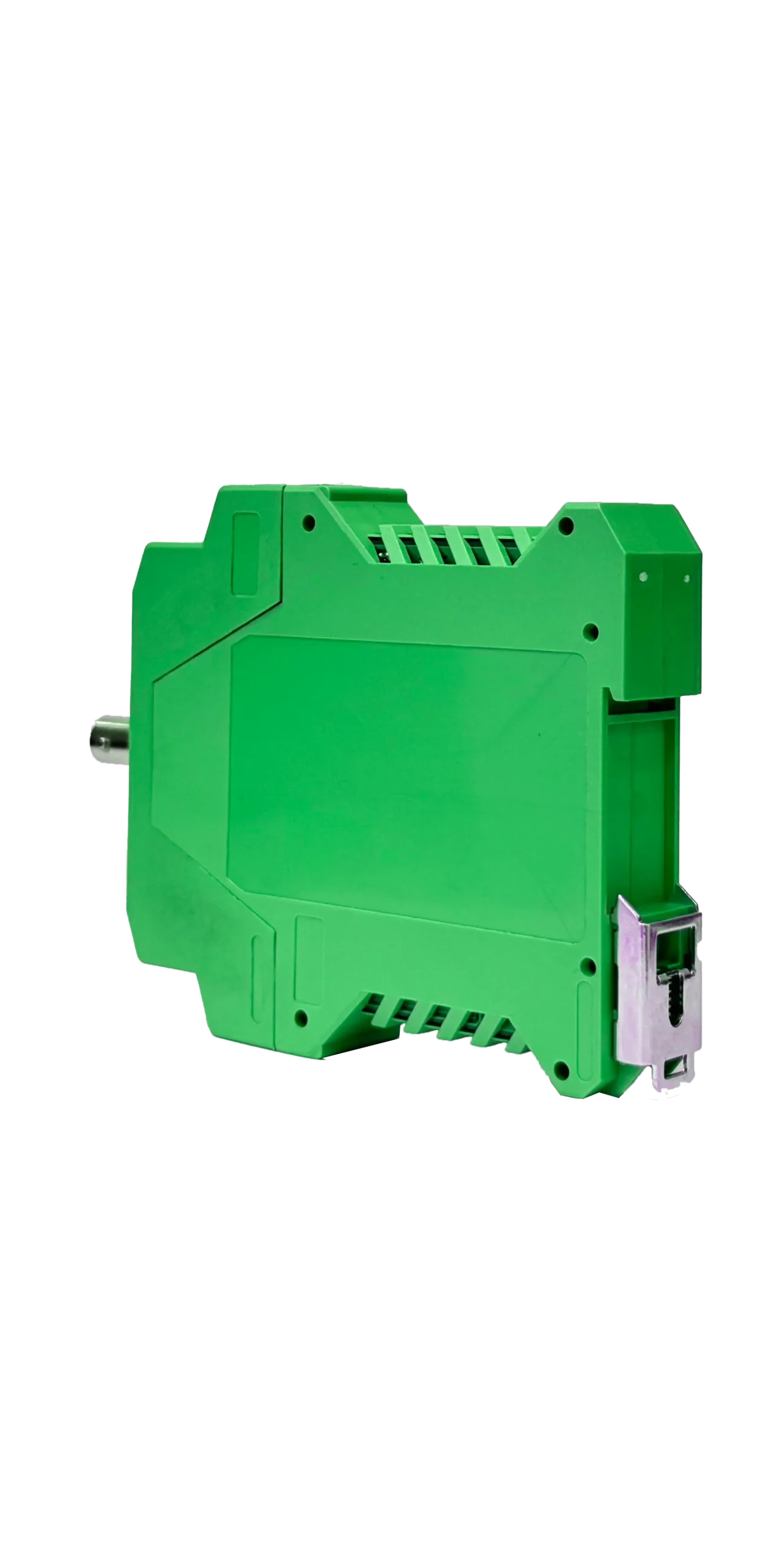

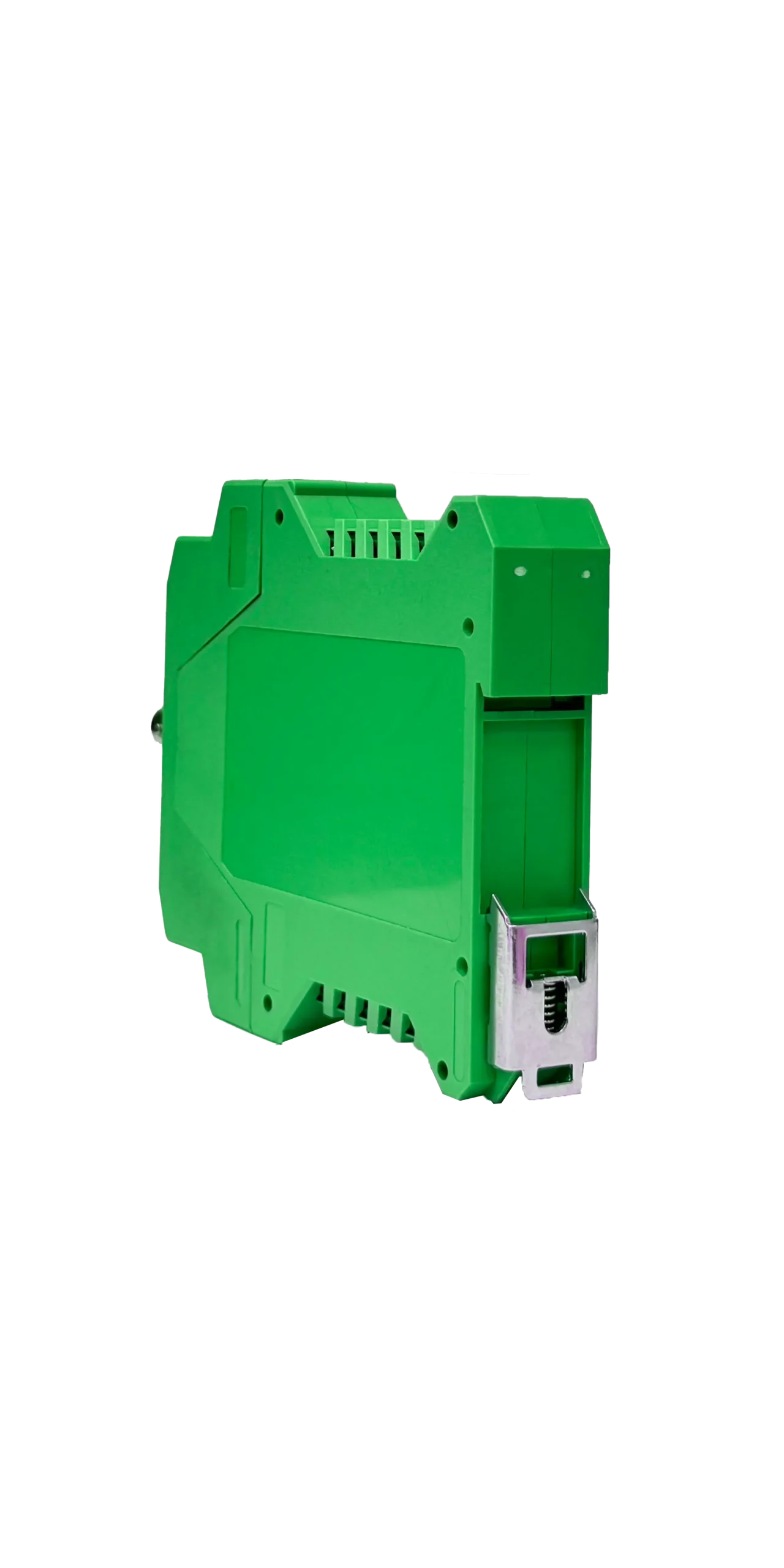

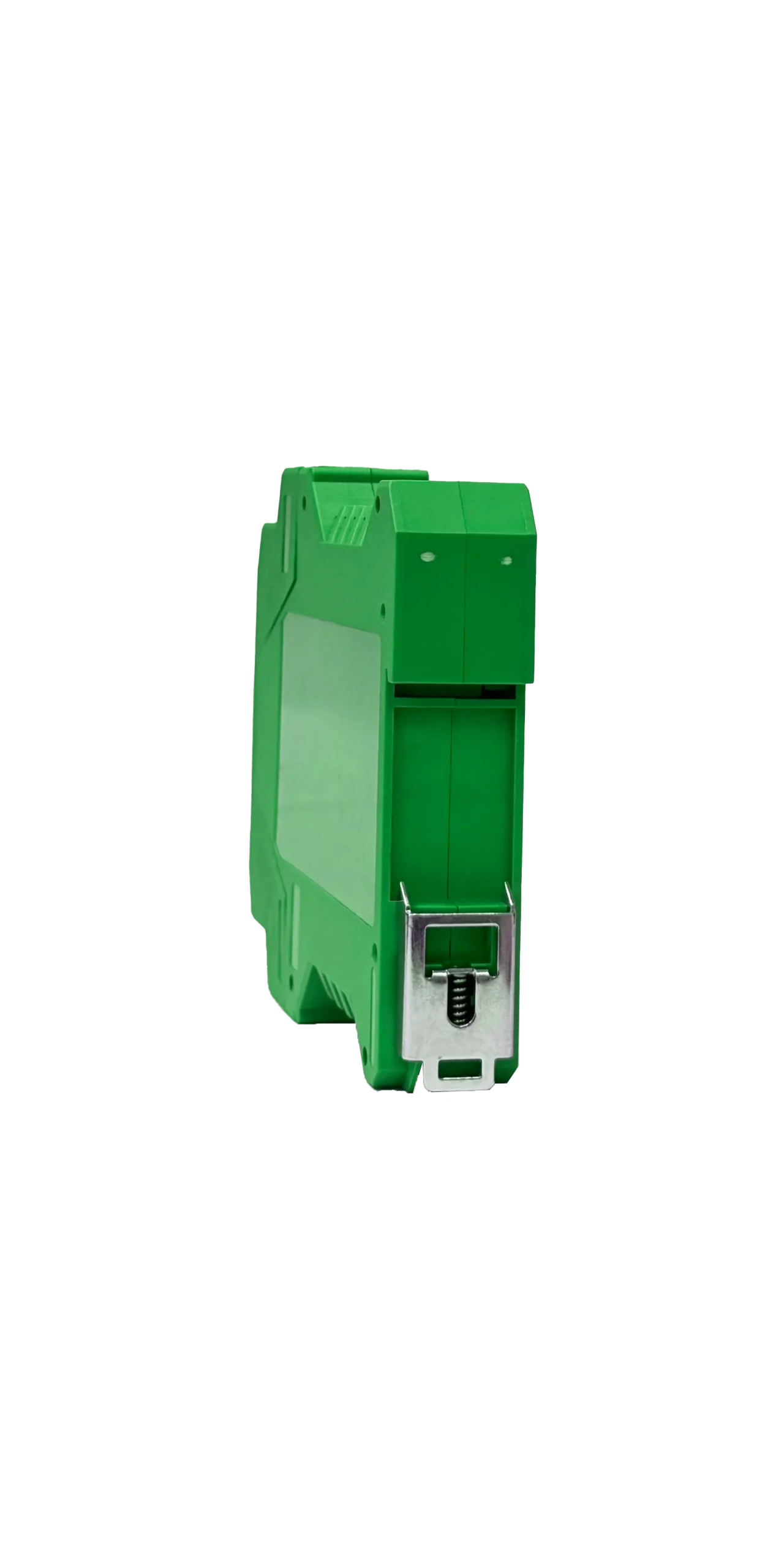

یکی از ویژگی‌های کاربردی VibroRail 100-V، طراحی آن برای نصب روی ریل DIN TS35 است. این ساختار باعث می‌شود ماژول به‌راحتی داخل تابلوهای برق صنعتی قرار گیرد و فضای کمی را اشغال کند.

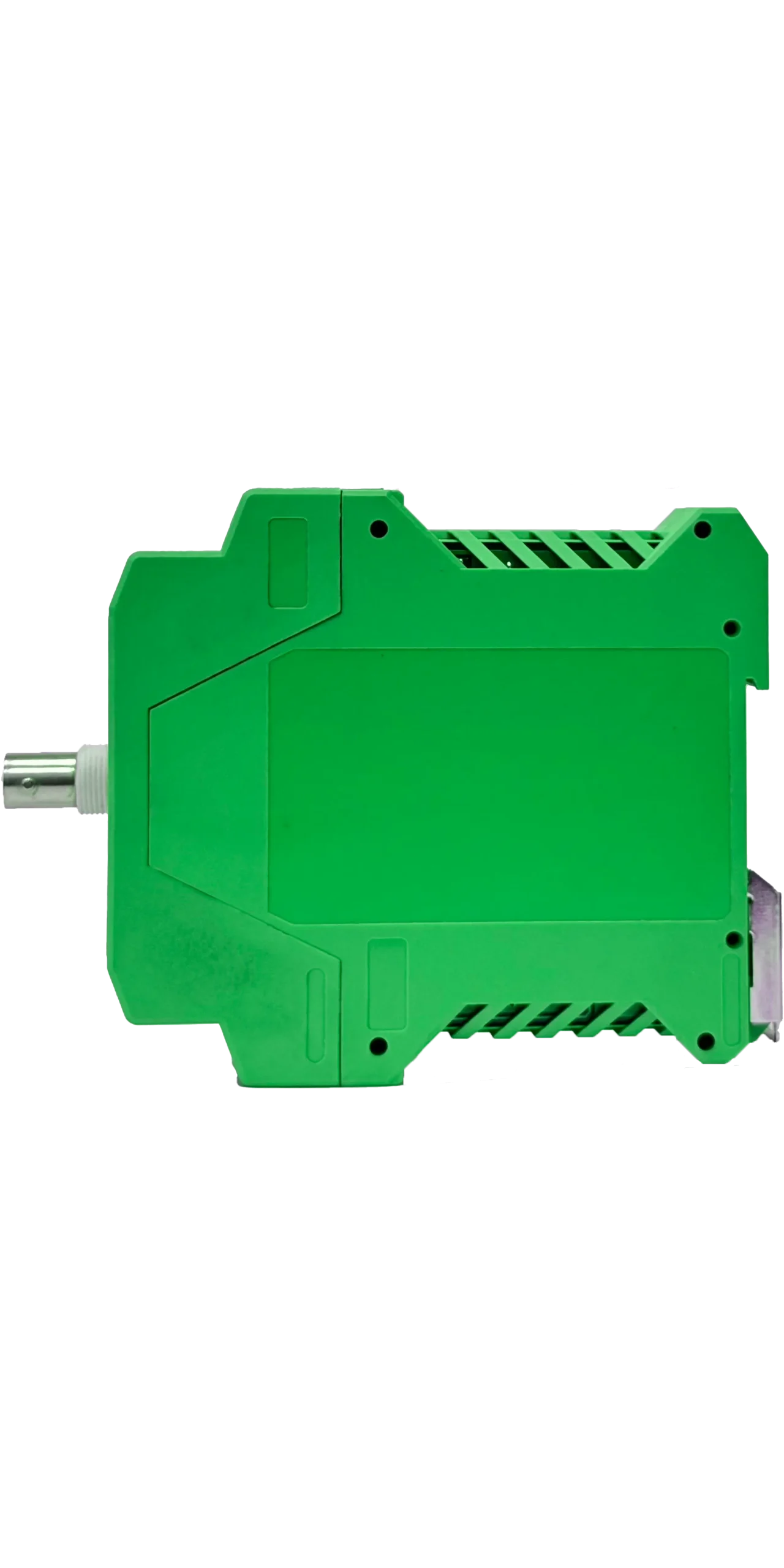

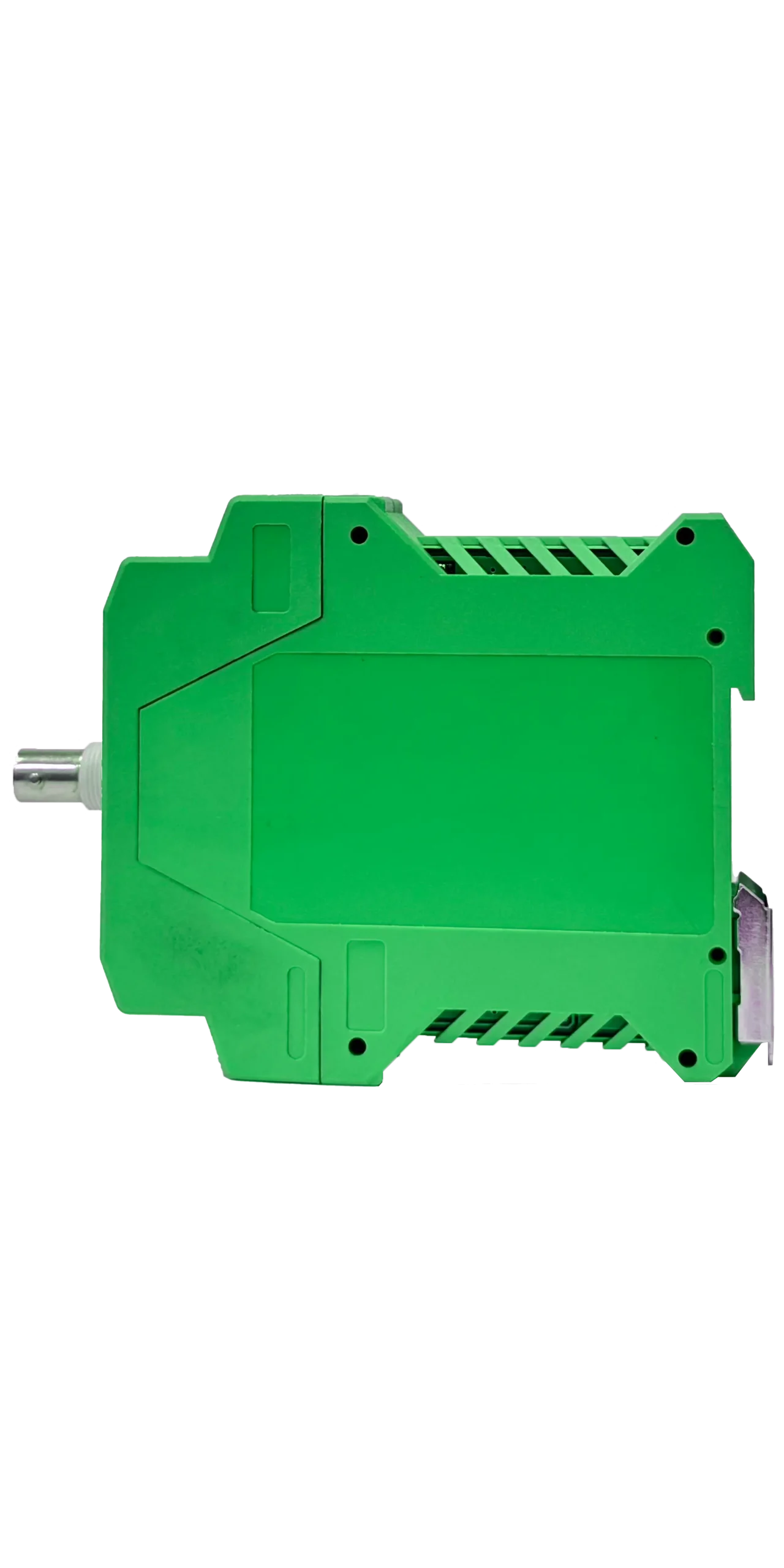

ابعاد دستگاه برابر با 22.5 × 99 × 134 میلی‌متر و وزن آن حدود 110 گرم است. طراحی فشرده و نصب ریلی، استفاده از این ماژول را در تابلوهای کنترل و سیستم‌های صنعتی ساده‌تر می‌کند.

تغذیه دستگاه 24VDC با مصرف حدود 50mA است و محدوده دمای کاری آن از 0 تا 55 درجه سانتی‌گراد اعلام شده است.

کاربردهای VibroRail 100-V

VibroRail 100-V را می‌توان در سیستم‌هایی به کار برد که نیاز به دریافت، پردازش و انتقال سیگنال‌های ارتعاش دارند. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• پایش ارتعاش تجهیزات و ماشین‌آلات صنعتی
• انتقال سیگنال ارتعاش به سیستم‌های کنترل
• استفاده در تابلوهای برق و سیستم‌های اتوماسیون صنعتی
• اتصال سنسورهای ICP و سایر سنسورهای ارتعاش
• پایش مقدار کلی یا دینامیک ارتعاش
• ایجاد خروجی هشدار از طریق رله
• استفاده در سیستم‌های Condition Monitoring و پایش وضعیت

ترکیب ورودی‌های متنوع، خروجی 4–20میلی آمپر، خروجی Buffered BNC، فیلتر Butterworth و رله هشدار باعث می‌شود این ماژول بتواند در ساختارهای مختلف سیستم پایش ارتعاش مورد استفاده قرار گیرد.
