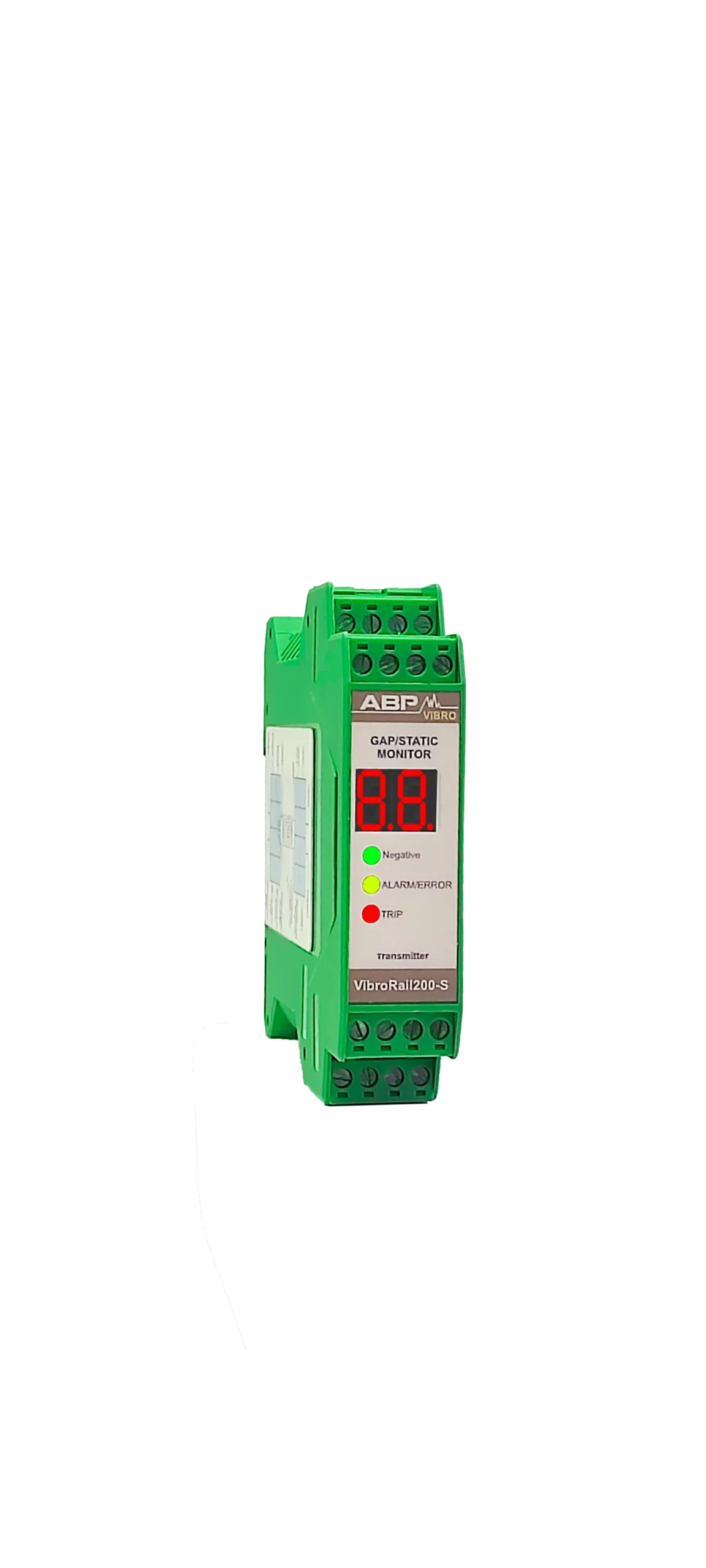

ماژول اندازه‌گیری جابجایی VibroRail200_S ماژول اندازه‌گیری جابجایی VibroRail200_S ماژول اندازه‌گیری جابجایی VibroRail200_S

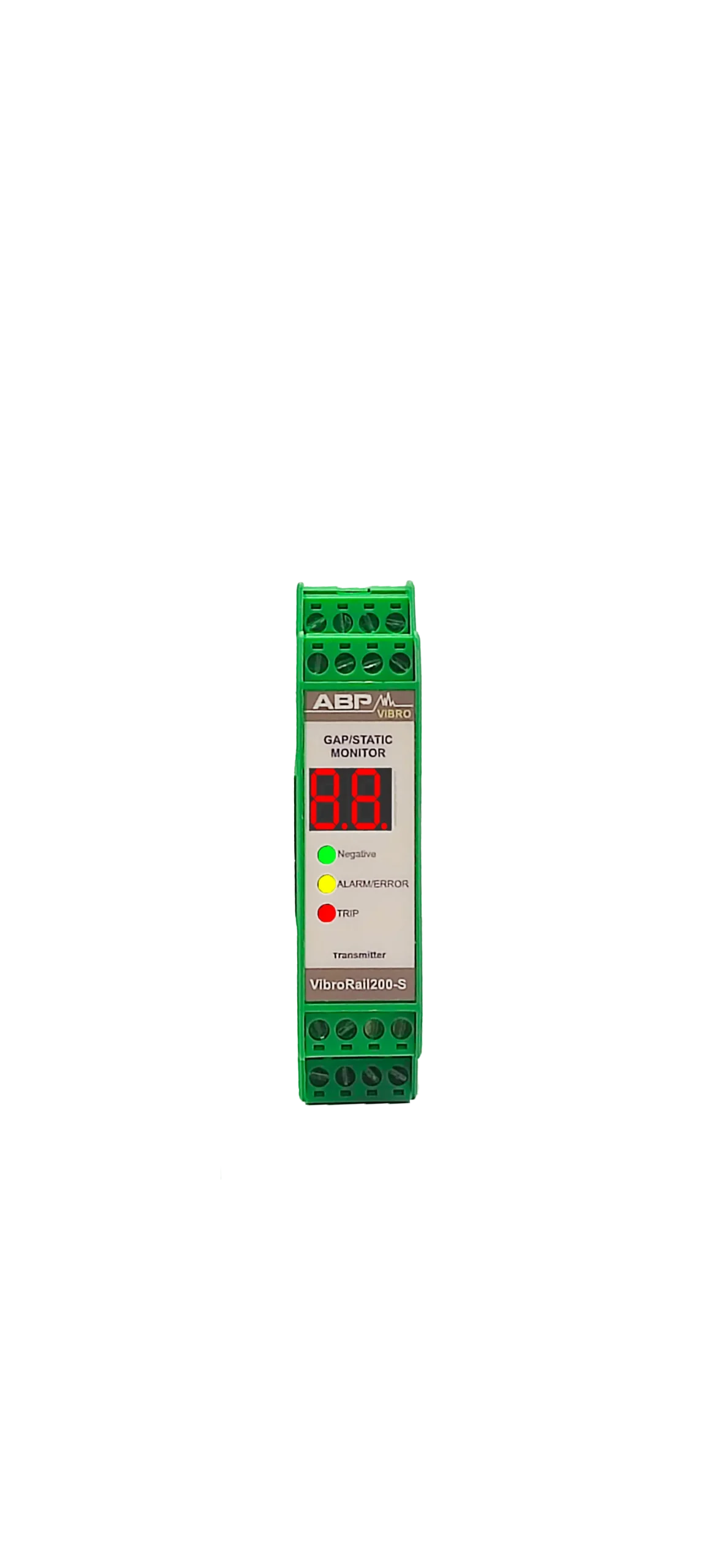

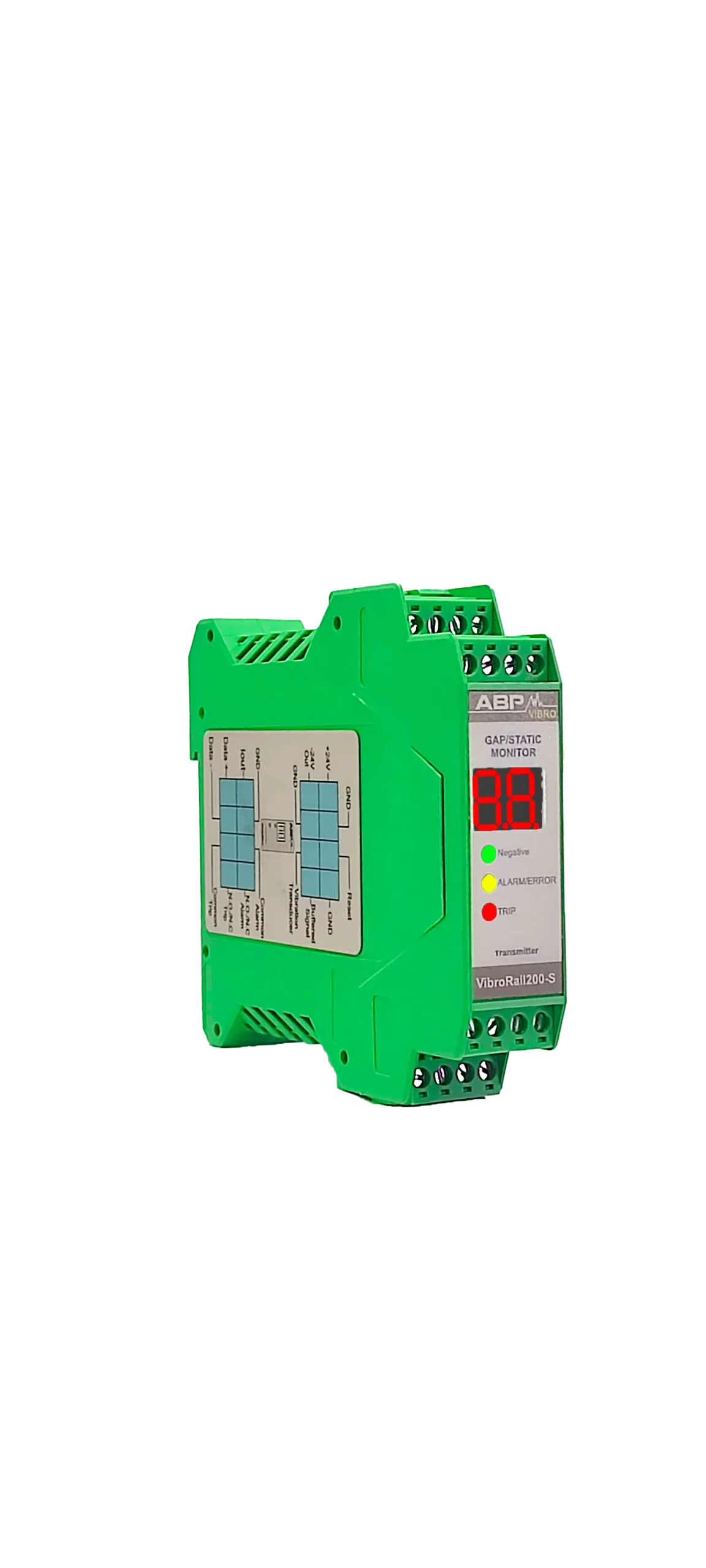

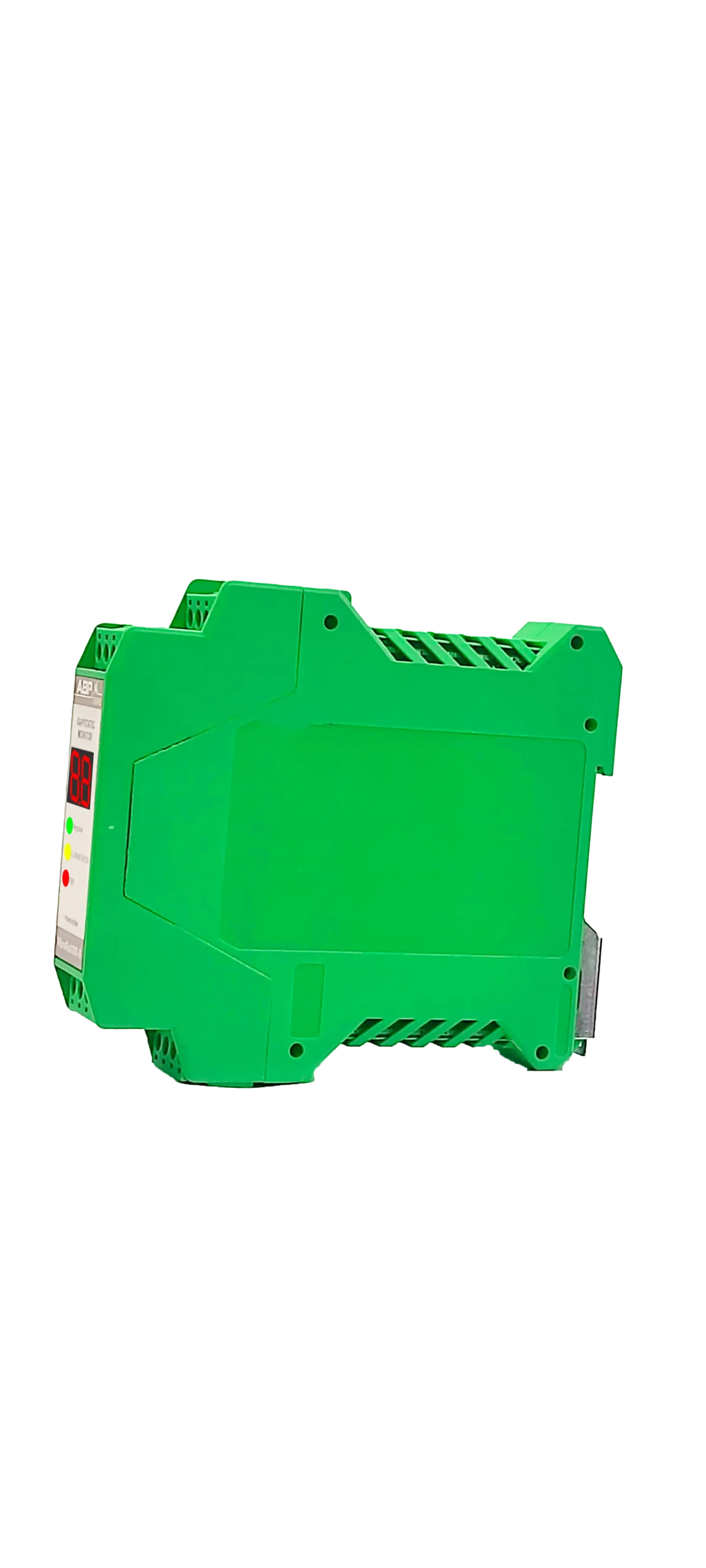

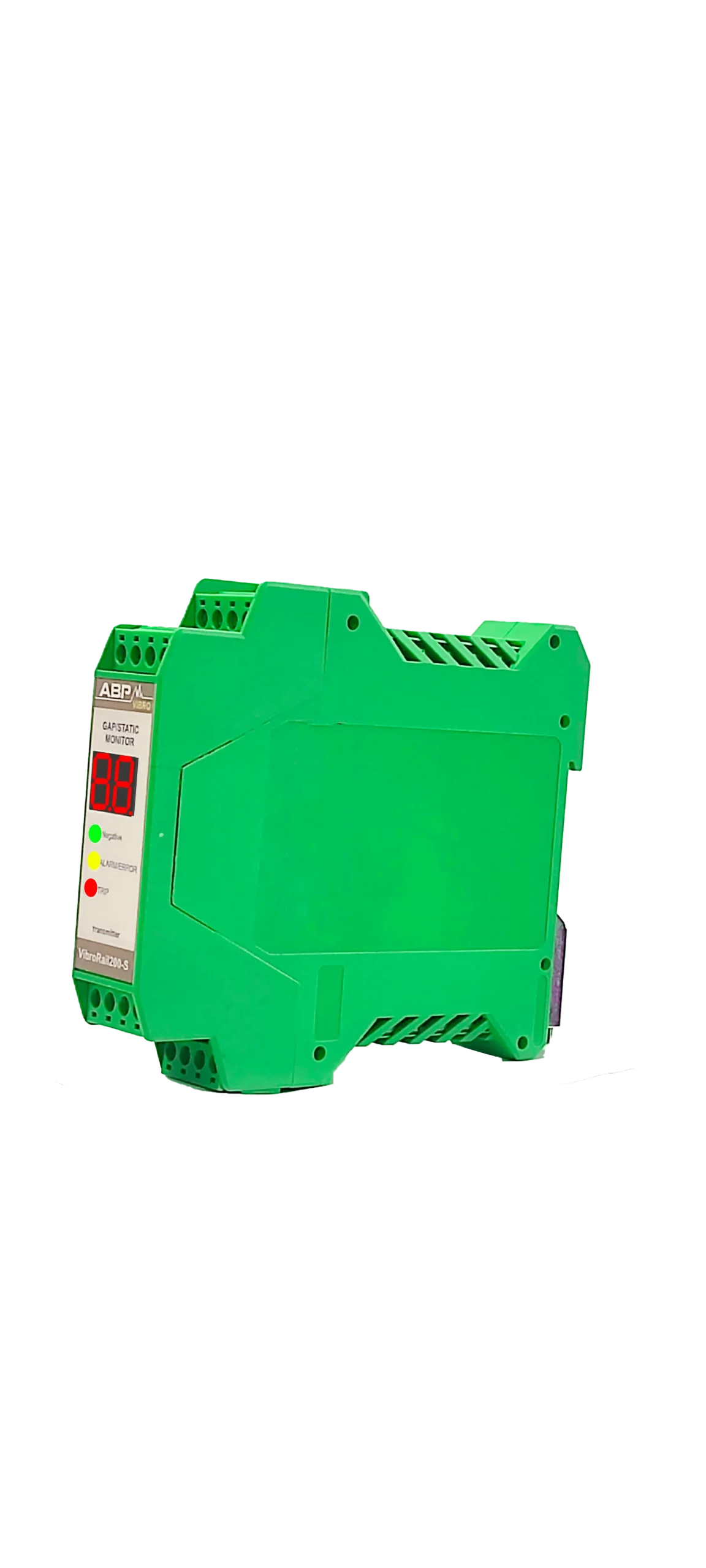

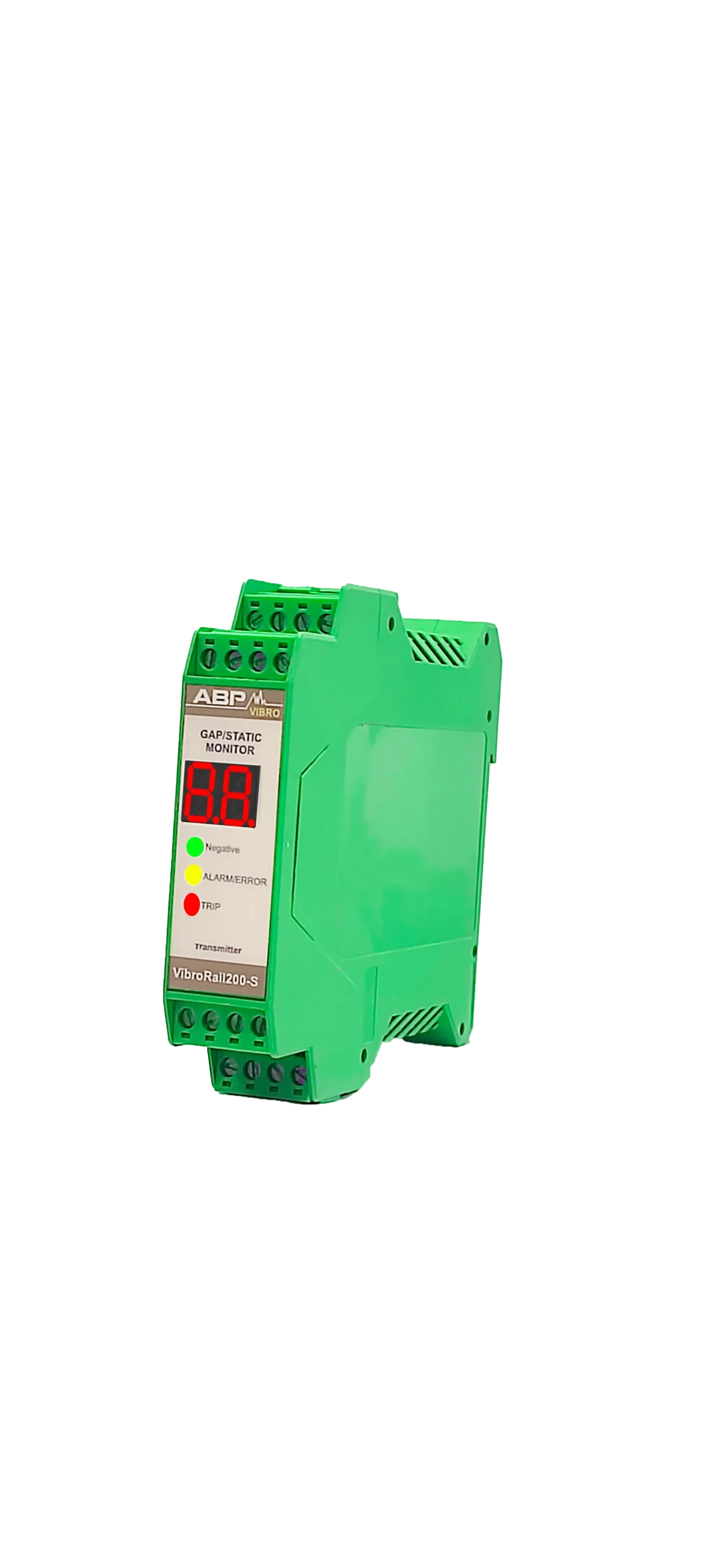

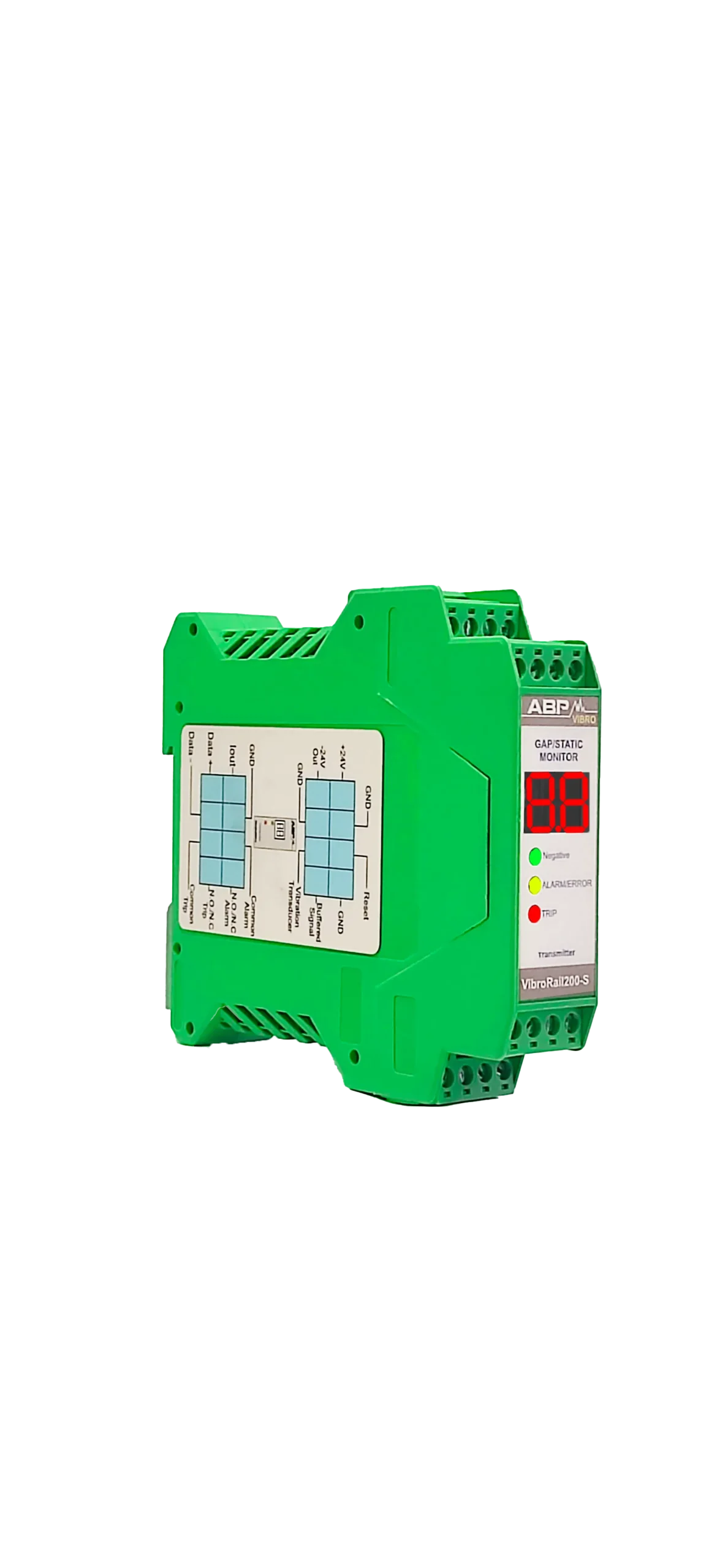

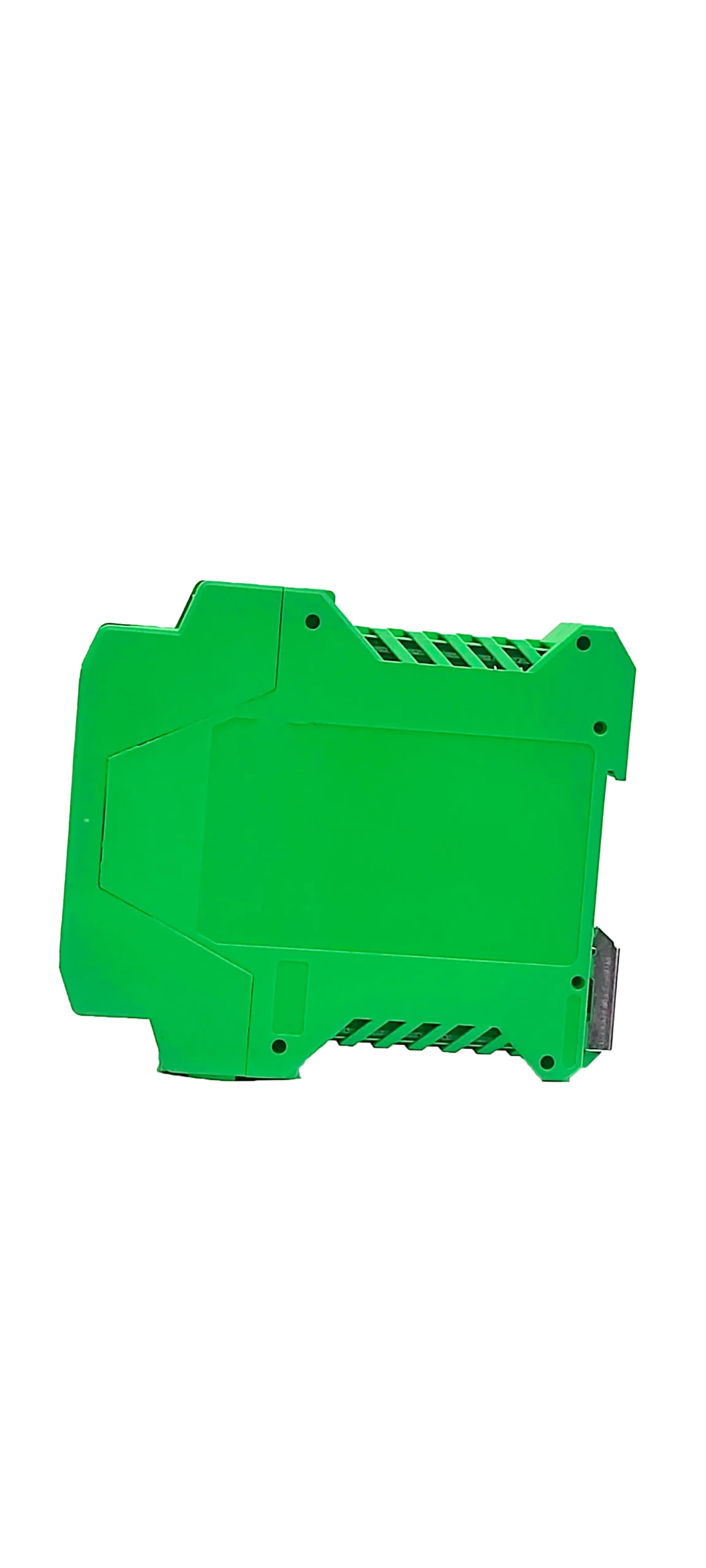

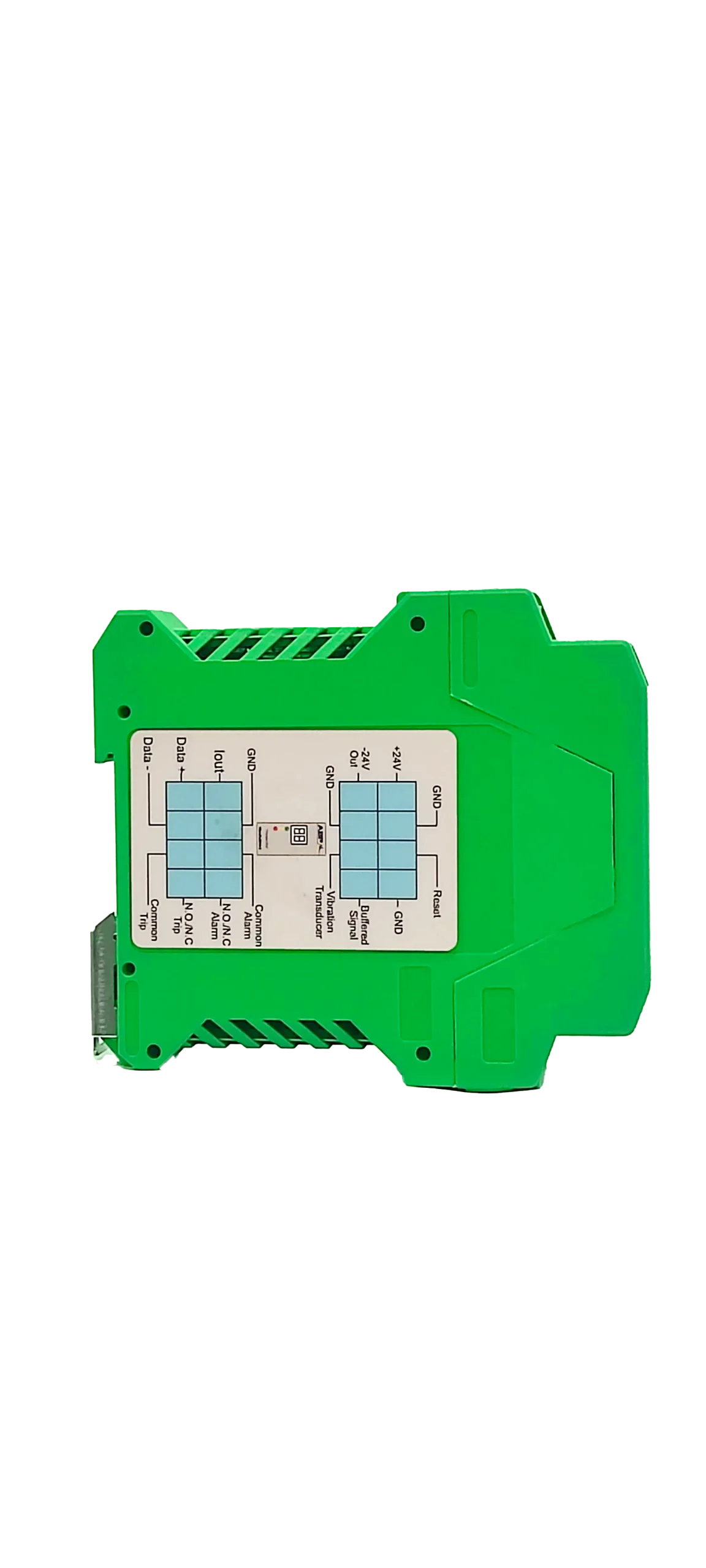

VibroRail200_S
4-20mA Measurement/Monitor Module
vibrorail200 VibroRail200_S Vibrorail200_S virorail200_S VIBRORAIL200_S VIBRORAIL200_s vibroRail200_s vibroRail200_S vibro rail 200 s Vibro Rail 200 s vibrorail200s vibrorail200 vibro rail 200 VibroRail200 Vibro Rail 200

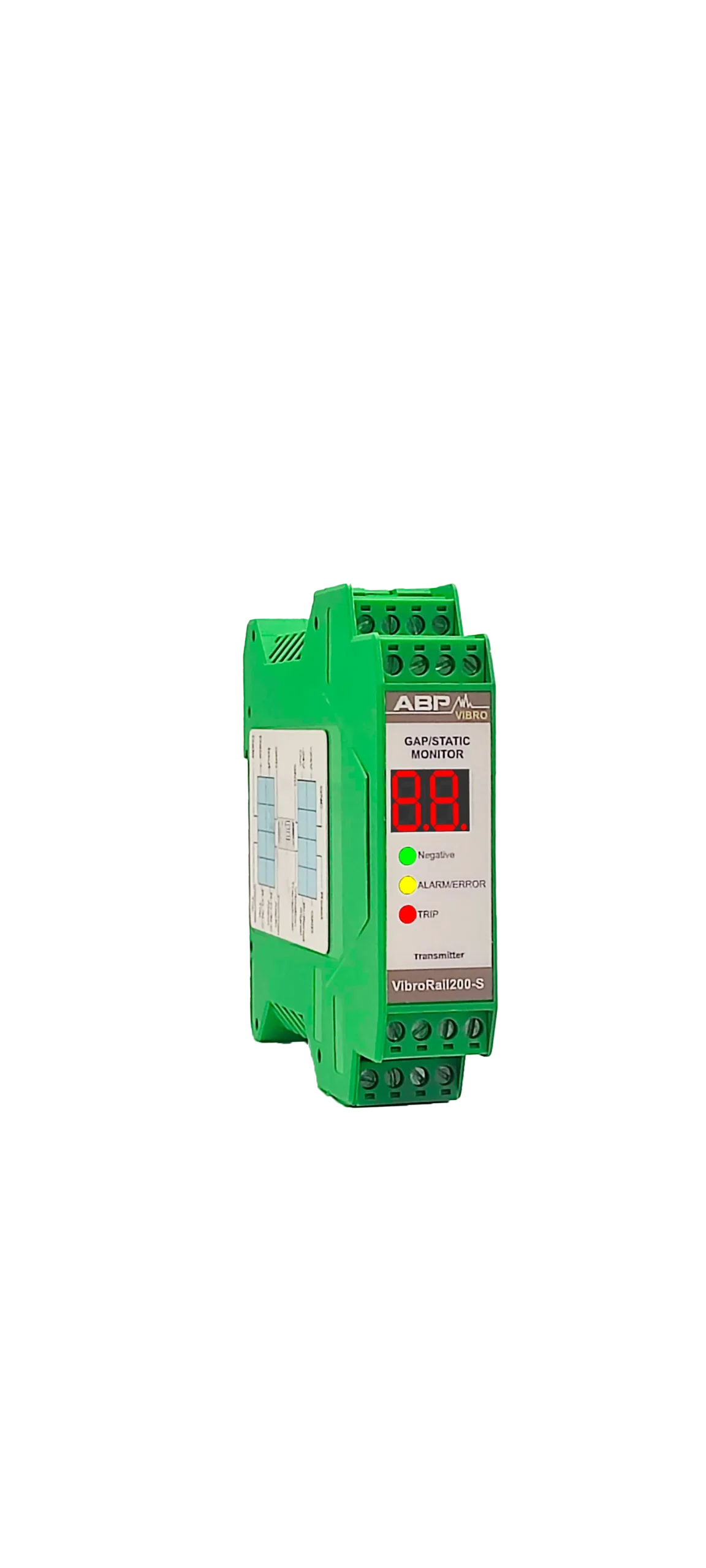

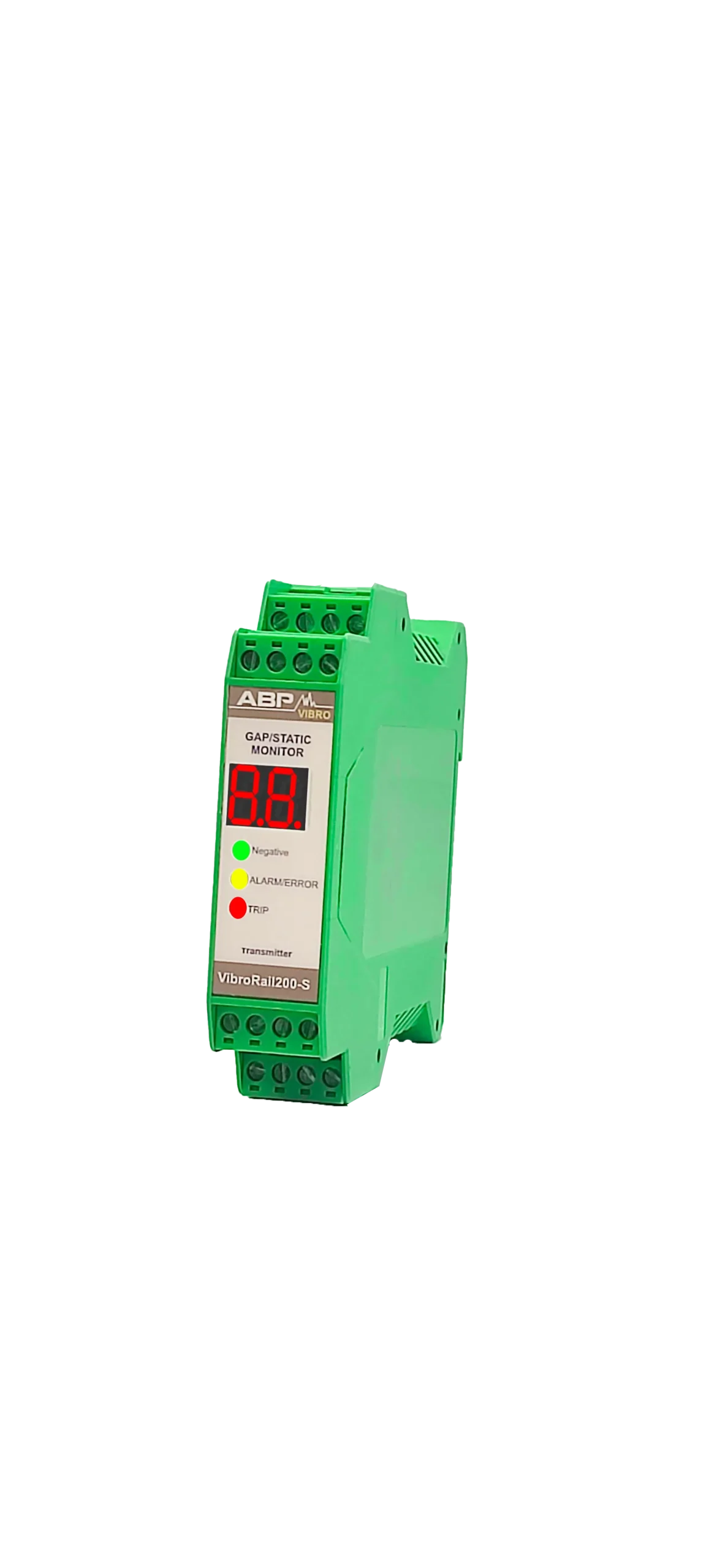

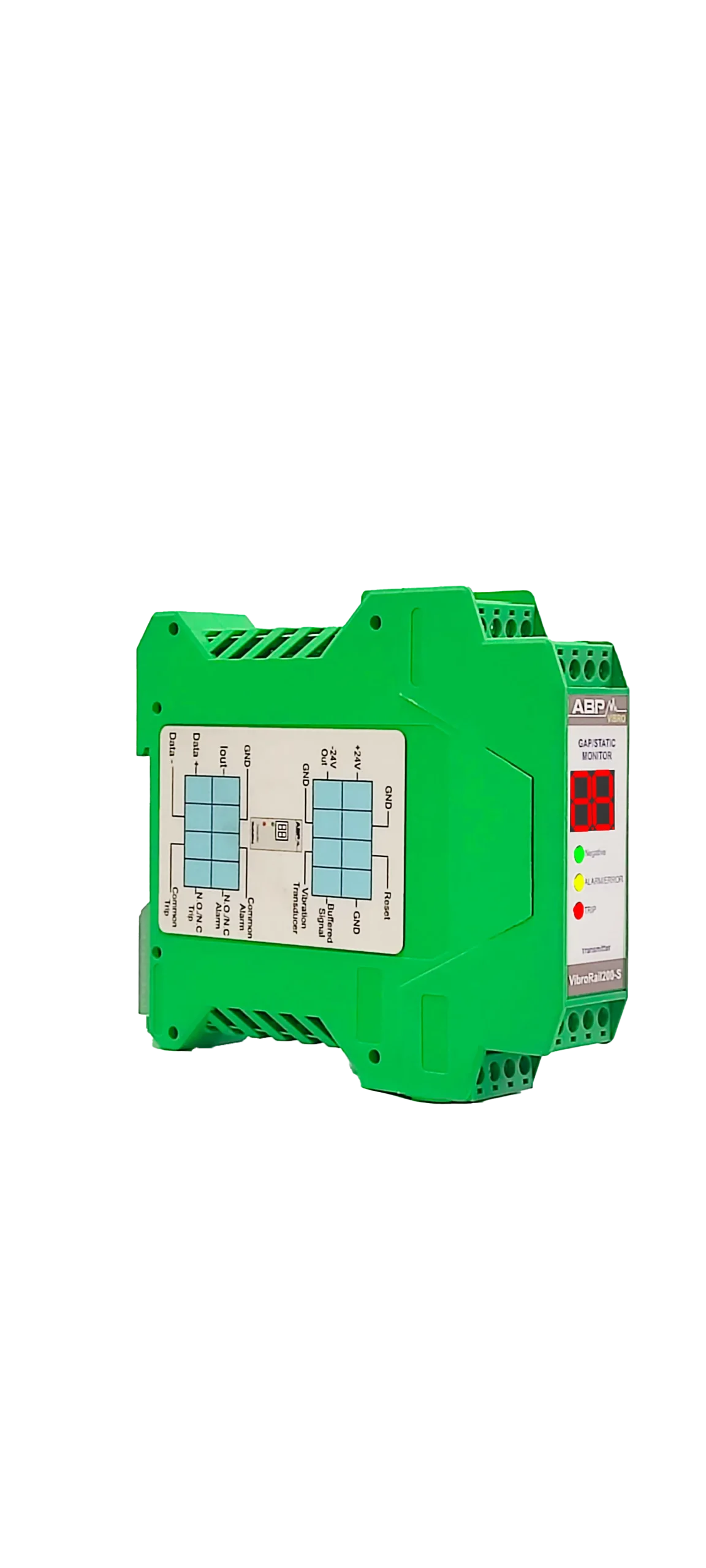

ماژول اندازه گیری جابجایی Vibro Rail200 S
این سیستم نه تنها اکثر مشخصات سیستم VibroRail 100 T را دارد، بلکه علاوه بر آنها یک رله‌ی ثانویه برای اخطار و یک صفحه‌ی نمایش برای نمایش مقدار کلی ارتعاشات را نیز ارائه می‌کند. این سیستم توانایی انتقال سیگنال 4-20mA متناسب با موقعیت محوری (DC Gap) را به PLC/DCS یا هر سیستم مربوط به ذخیره انتقال می‌دهد. علاوه بر اینکه این سیستم انتگرال گیر سیگنال را به صورت اختیاری به کاربر ارائه می‌کند، LED بیانگر حالت (Negative, ALARM/ERROR, TRIP) نیز بر روی هر ماژول وجود دارد. در نهایت علاوه بر موارد مذکور، این سیستم امکان تعریف تاخیر هشدار، bypass، latching رله ها، تنظیم رله در حالت energize یا de-energized، ترمینال برای ریست از راه دور و پروتکل Modbus RTU (RS-485) را برای ارتباط فراهم کرده است.
vibrorail200 VibroRail200_S Vibrorail200_S virorail200_S VIBRORAIL200_S VIBRORAIL200_s vibroRail200_s vibroRail200_S vibro rail 200 s Vibro Rail 200 s vibrorail200s vibrorail200 vibro rail 200 VibroRail200 Vibro Rail 200
- سنسور ولتاژ استاتیک، جریان و 4-20 میلی آمپر
- پشتیبانی از سنسور شتاب سرعت و جابجایی
- شبیه ساز 4-20 میلی آمپر
- 2 رله خروجی قابل تنظیم با نرم‌افزار
- LED بررسی سلامت اتصال سنسور

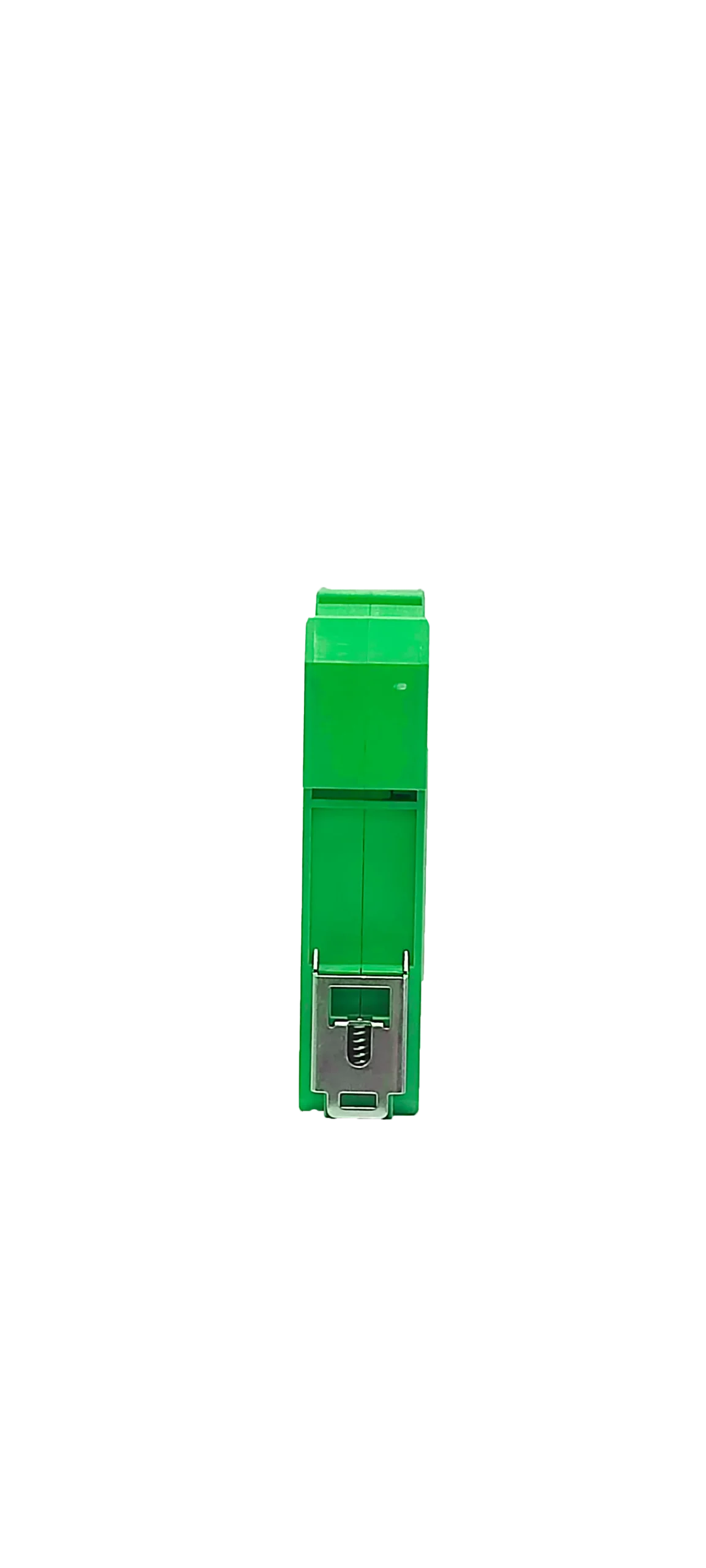

- نصب Din Rail
- کانکتور فشاری
- قابلیت انتخاب حالت Energize سیستم
- تابع Latch
- پشتیبانی از پروتکل Modbus RTU
- ورودی آنالوگ: ولتاژ DC، جریان یا 4-20 میلی آمپر (هر نوع سنسور استاتیک)
- بازه‌ی اندازه‌گیری:0 تا 99 m/s2، mm/s و mm یا 0تا 99 درصد full scale
- تنظیم گر سیگنال: تکثیر سیگنال ورودی
- LED: 3 LED، منفی، حد خطر و حد هشدار
- تغذیه: +24 V DC در 50 mA
- خروجی اول (4-20 mA): 0- m/s2، mm/s و mm (بازه‌های دیگر نیز قابل تعریف هستند)
- رله: 2 SPDT, 1A از C 24Vdc
- نرم‌افزار تنظیم: Rack Configuration
- پروتکل ارتباطی: Modbus RTU
- درگاه ارتباطی: RS-485
- جنس بدنه: پلاستیک
- نصب: DIN Rail TS35 (Top Hat)
- ابعاد: 134 x 99 x 22.5 mm با در نظر گیری BNC
- کانکتور: Push in Clamp
- اندازه کانداکتور: 0.5 تا 4.0 mm
- جرم: 110 گرم
- بازه‌ی دمایی عملکرد: 0 تا 55 درجه سانتیگراد
- دسته نصب (IEC664): II
- کلاس تجهیز (IEC536): III
- EMC: EN61326-1:2013
