نرمافزار تحلیل و عیبیابی CMS Pro
تحلیل ارتعاشات سیستم دوار
نرمافزار CMS Pro یک پلتفرم وب است که متخصصان برای تحلیل و عیبیابی سیستمهای ارتعاشی توسعه دادهاند. نرمافزار CMS-Pro نمودارهای لازم برای تحلیل سیگنالهای ارتعاشی را فراهم میکند. کاربران میتوانند با استفاده از ابزارهای این نرمافزار، سیستمهای دوار خود را بررسی و عیبیابی کنند. CMS Pro امکان اتصال به دو دستگاه VibroRack 3000 و VibroRack 1000 را داراست.

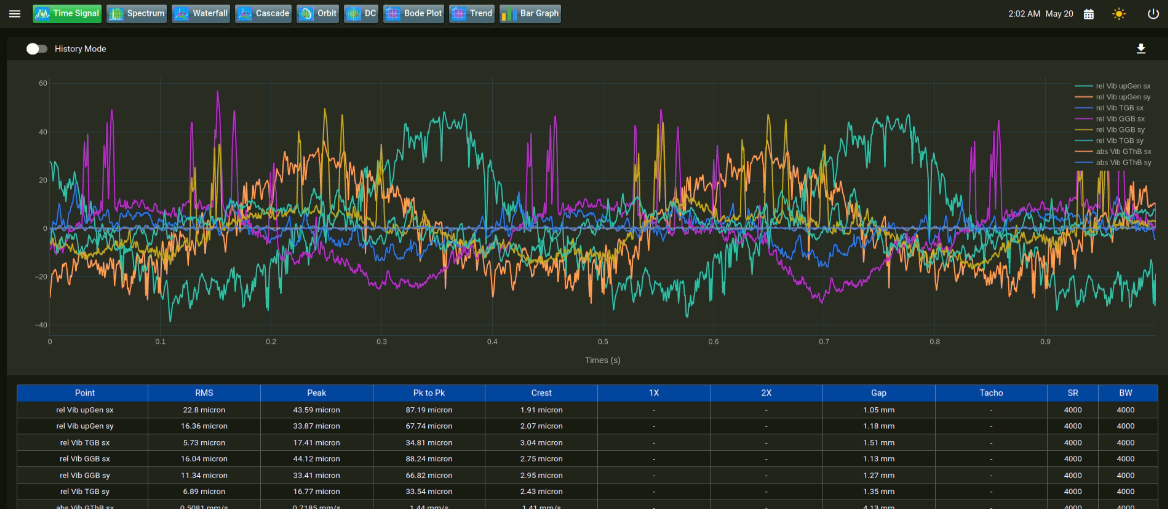

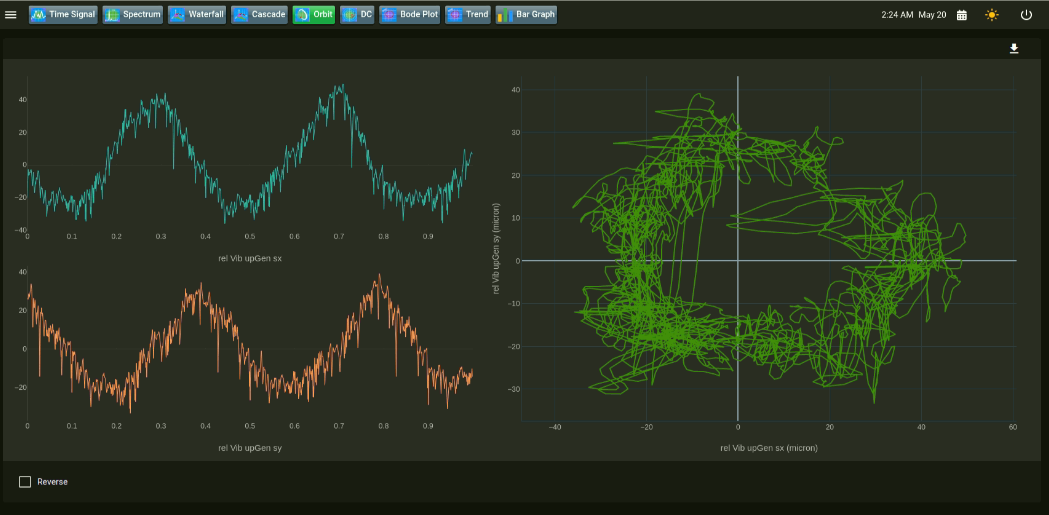

از نمودارها و ابزارهای قابل استفاده در این نرمافزار میتوان به نمودار سیگنال زمانی، طیف فرکانسی، هارمونیکها و ساید باندها و ماسک در طیف فرکانسی، نمودار آبشاری، نمودار اوربیت، نمودار بد و ترند اشاره کرد. همچنین پارامترهای قابل بررسی در این نمودار شامل مقادیر Peak، Peak-Peak، RMS، Crest Factor و زاویه و فاز هارمونیکهای اول و دوم برای شتاب، سرعت و جابجایی هستند. علاوه بر موارد ذکر شده، نرمافزار به کاربر امکان میدهد تا سیگنالها را بهصورت خودکار یا دستی ضبط و در هر زمان آنها را بررسی کند.
نرمافزار CMS Pro با ارایهی امکان تعریف نقاط مانند سیستمهای Rout based امکان بررسی آسانتر دادههای ارتعاشی را فراهم میکند. همچنین کاربر میتواند حدود متفاوتی برای حد هشدار سیگنال تعریف کند تا با رسیدن دامنه به حدود خاص، به او اطلاع داده شود.
