سیستم مانیتورینگ آنلاین ارتعاشات و حفاظت ماشین‌آلات VibroRack 3000



در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، معدن و سایر صنایع فرآیندی، خرابی ناگهانی تجهیزات دوار می‌تواند موجب توقف خطوط تولید، افزایش هزینه ‌های تعمیرات و کاهش بهره‌وری شود. VibroRack 3000 یک سیستم مانیتورینگ آنلاین ارتعاشات (Online Condition Monitoring System) و سیستم حفاظت ماشین‌آلات (Machinery  Protection System) است که با پایش مداوم وضعیت تجهیزات، امکان شناسایی سریع تغییرات عملکرد و جلوگیری از بروز خرابی‌های پرهزینه را فراهم می‌کند. این سیستم با دریافت اطلاعات از انواع سنسورهای ارتعاش، سرعت، جابه‌جایی، دما و سایر پارامترهای فرایندی، تصویری دقیق از وضعیت سلامت ماشین‌آلات در اختیار کارشناسان تعمیرات و بهره‌برداری قرار می‌دهد و بستری مناسب برای اجرای راهکارهای Condition Monitoring و Predictive Maintenance ایجاد می‌کند.

طراحی ماژولار VibroRack 3000 باعث شده است این سیستم متناسب با نیاز هر پروژه پیکربندی شده و در آینده نیز به‌راحتی توسعه یابد. ساختار منعطف آن امکان انتخاب و ترکیب ماژول‌های مختلف را فراهم می‌کند؛ به‌گونه‌ای که مدیریت ارتباطات، دریافت داده‌های ارتعاشی، پردازش سیگنال‌ها، اندازه‌گیری سرعت و موقعیت دورانی شفت و تأمین توان سیستم، هر کدام توسط ماژول‌های تخصصی انجام می‌شود. در این معماری از Gateway Card، Vibration Card، Multifunction Card، Keyphasor Card و Power Supply Card  استفاده شده است تا یک راهکار یکپارچه، پایدار و توسعه‌پذیر برای مانیتورینگ و حفاظت ماشین‌آلات دوار در اختیار صنایع قرار گیرد.

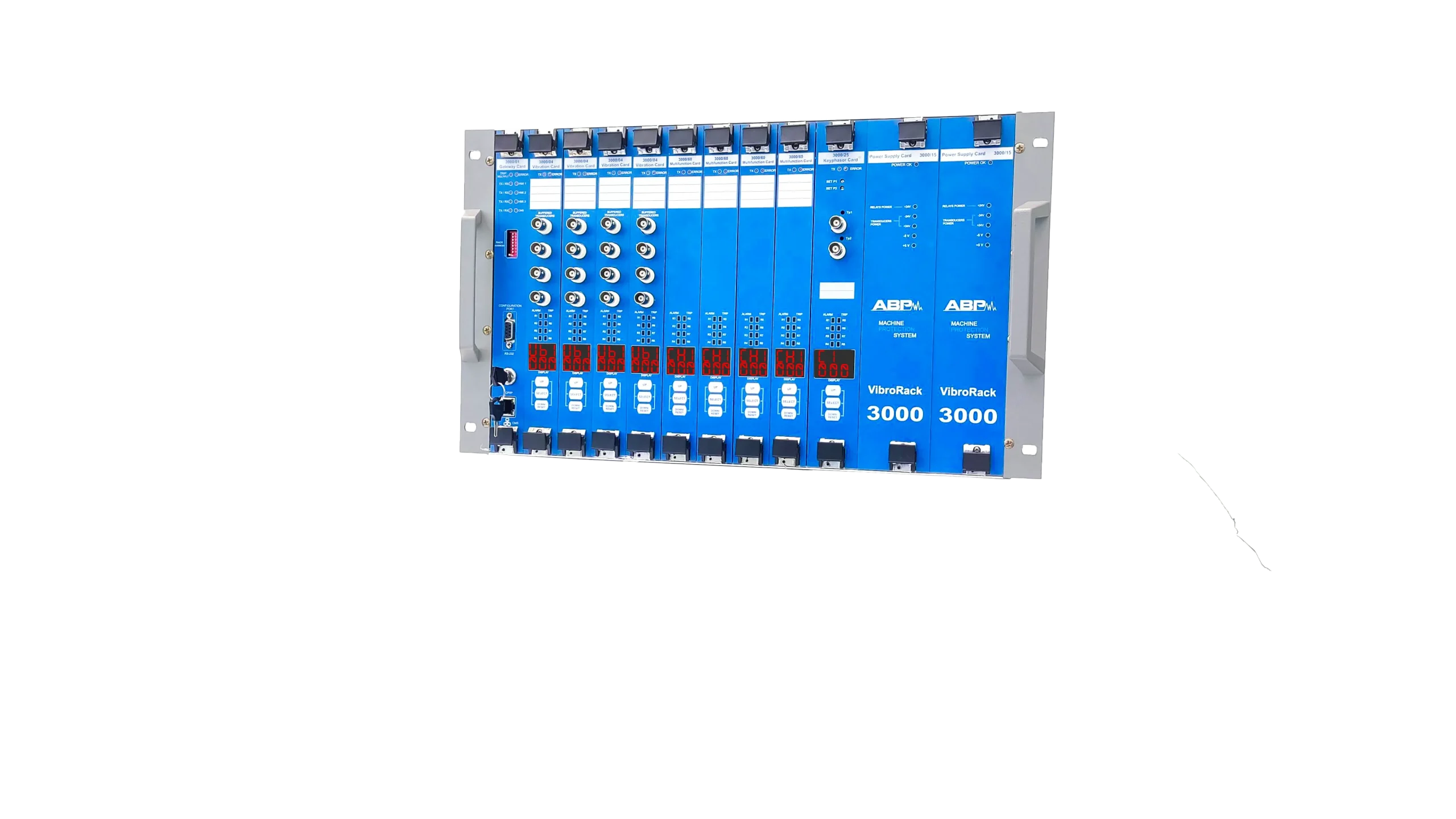

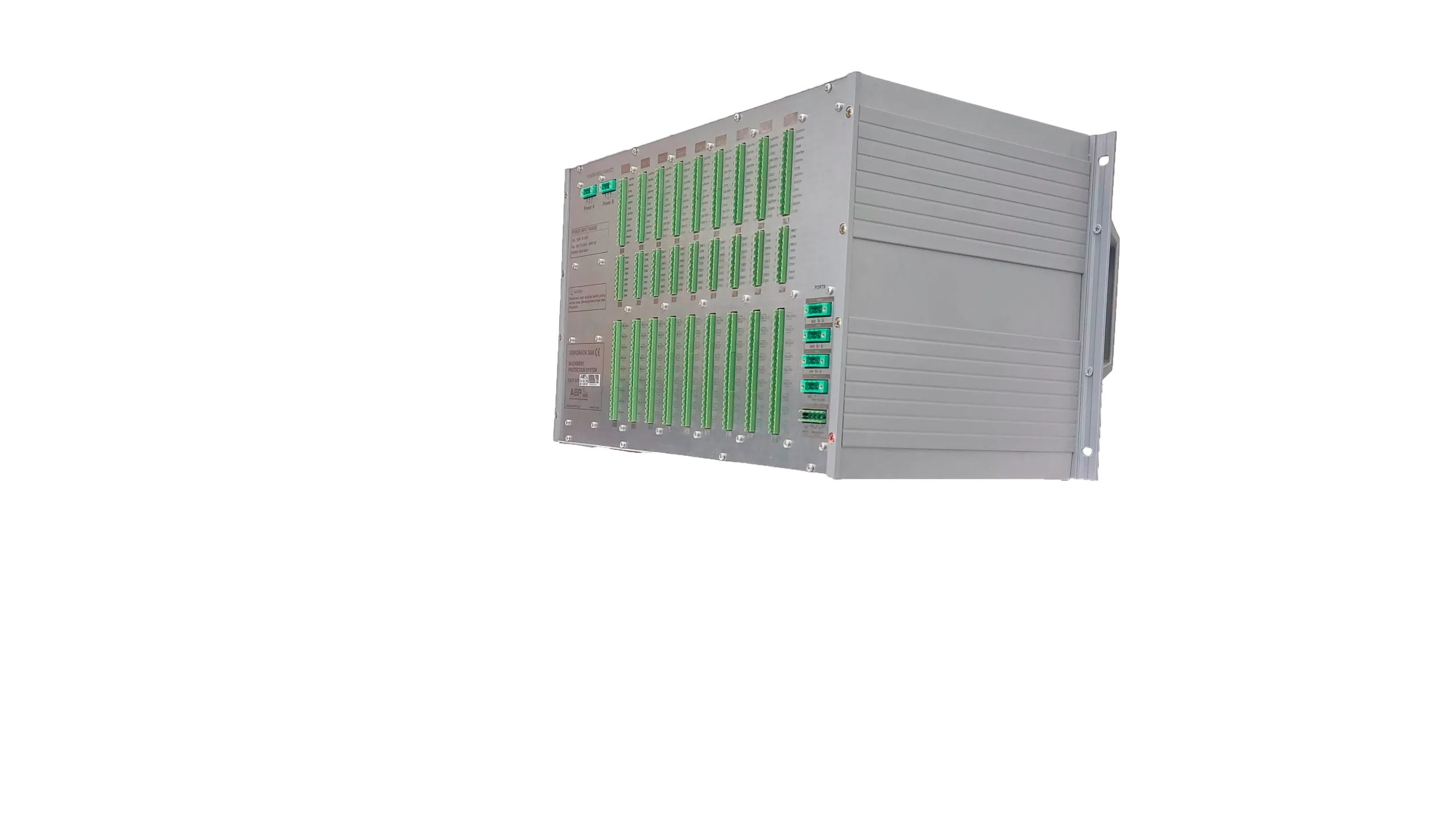

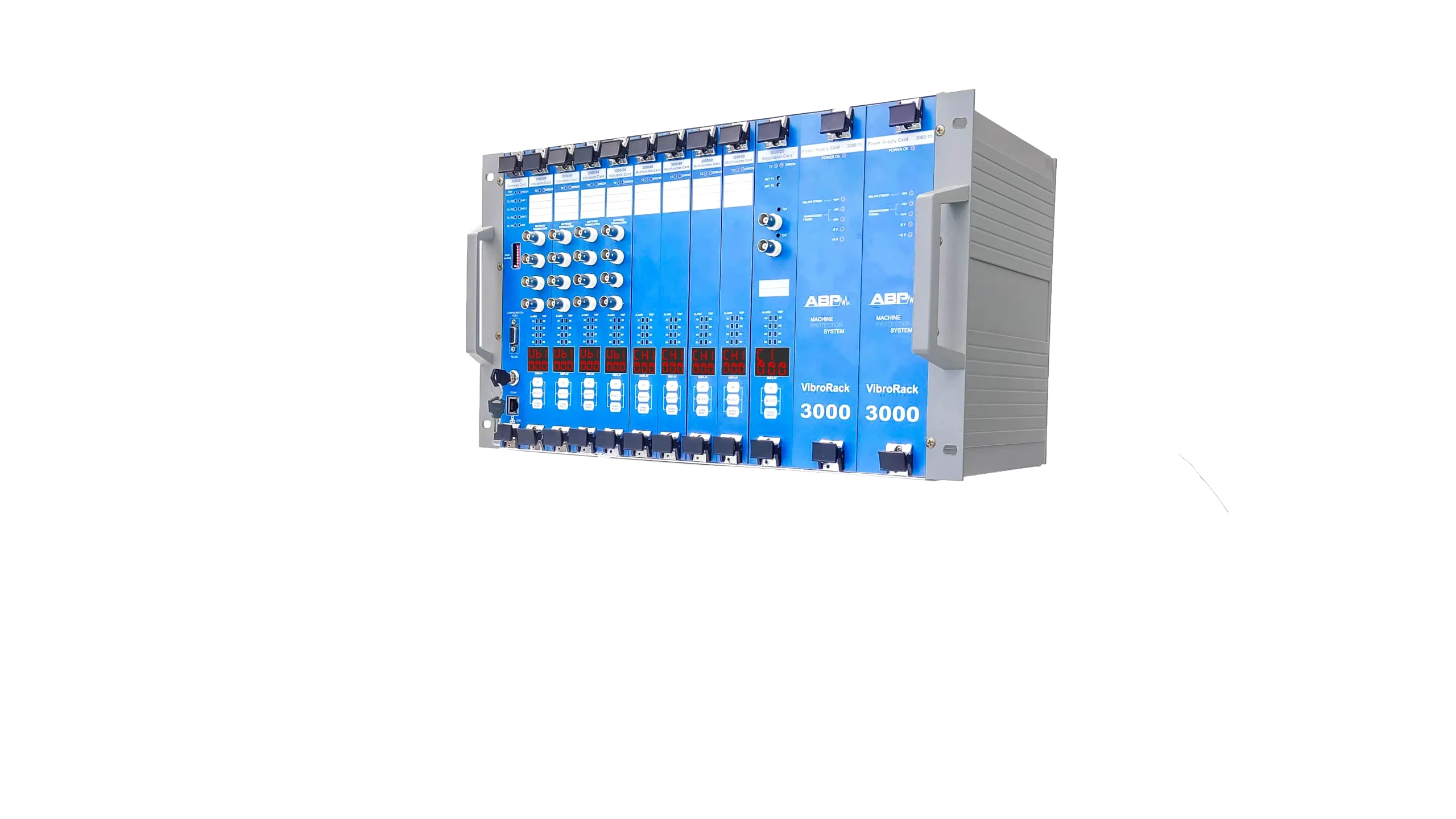

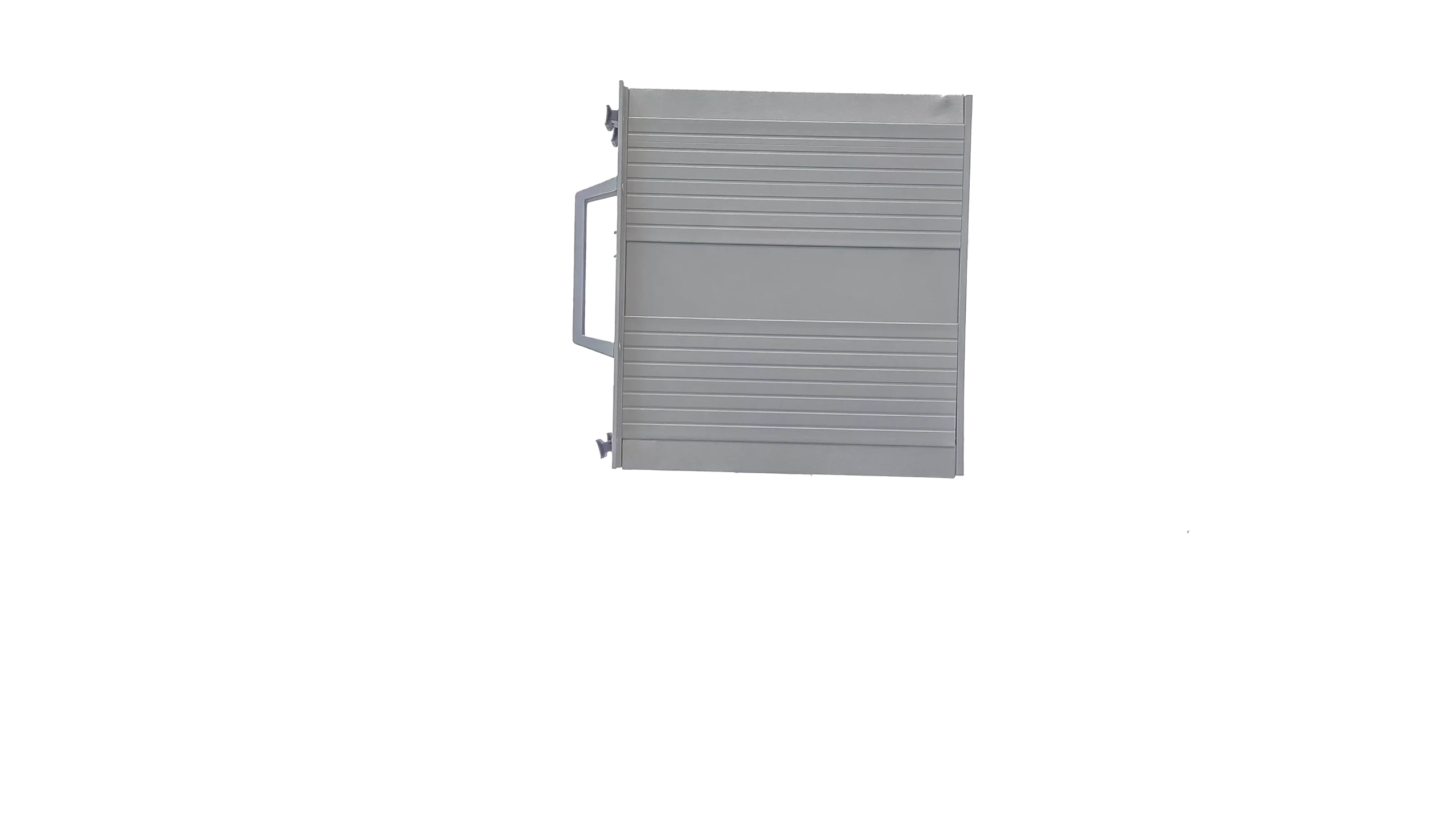

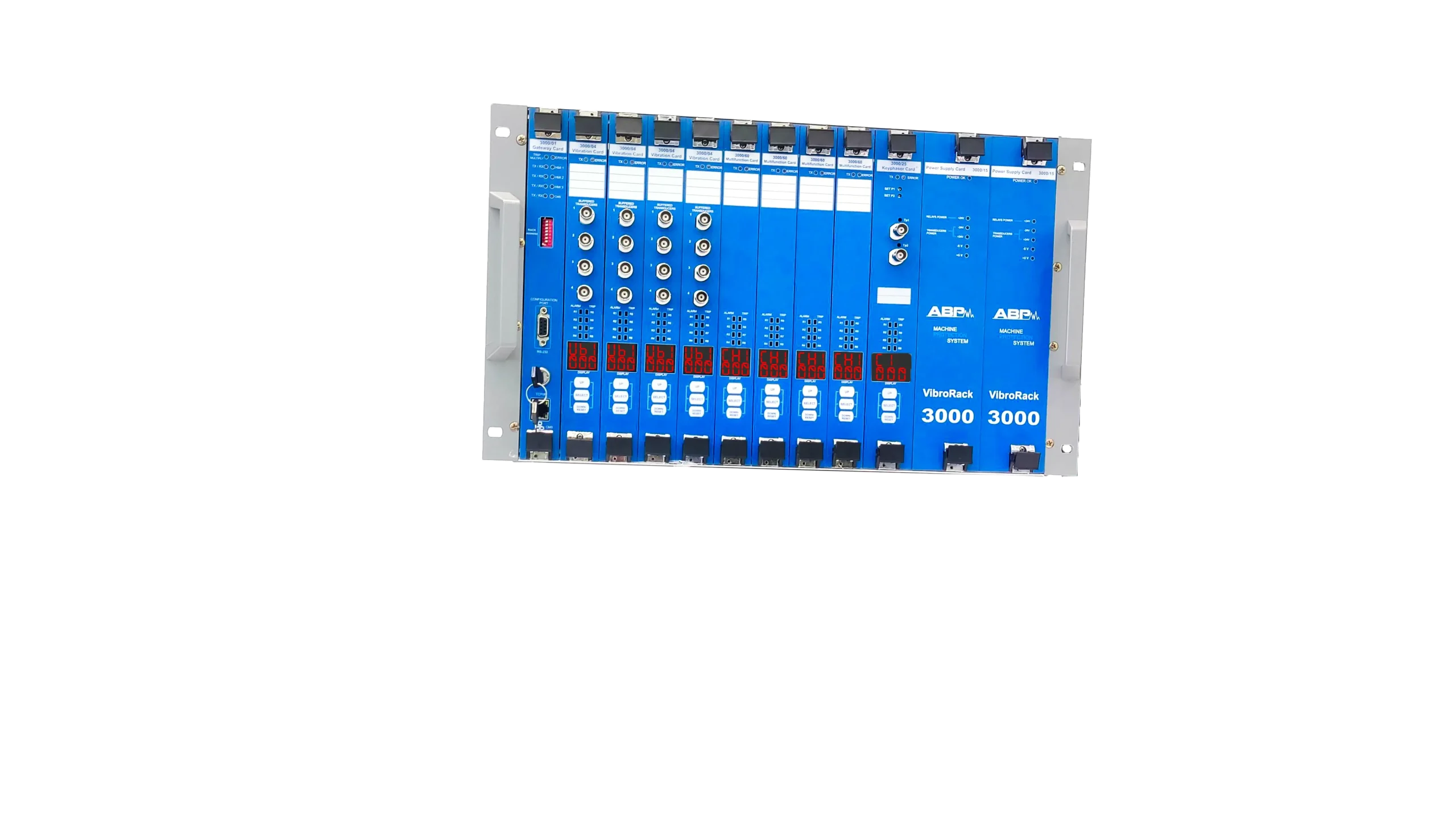

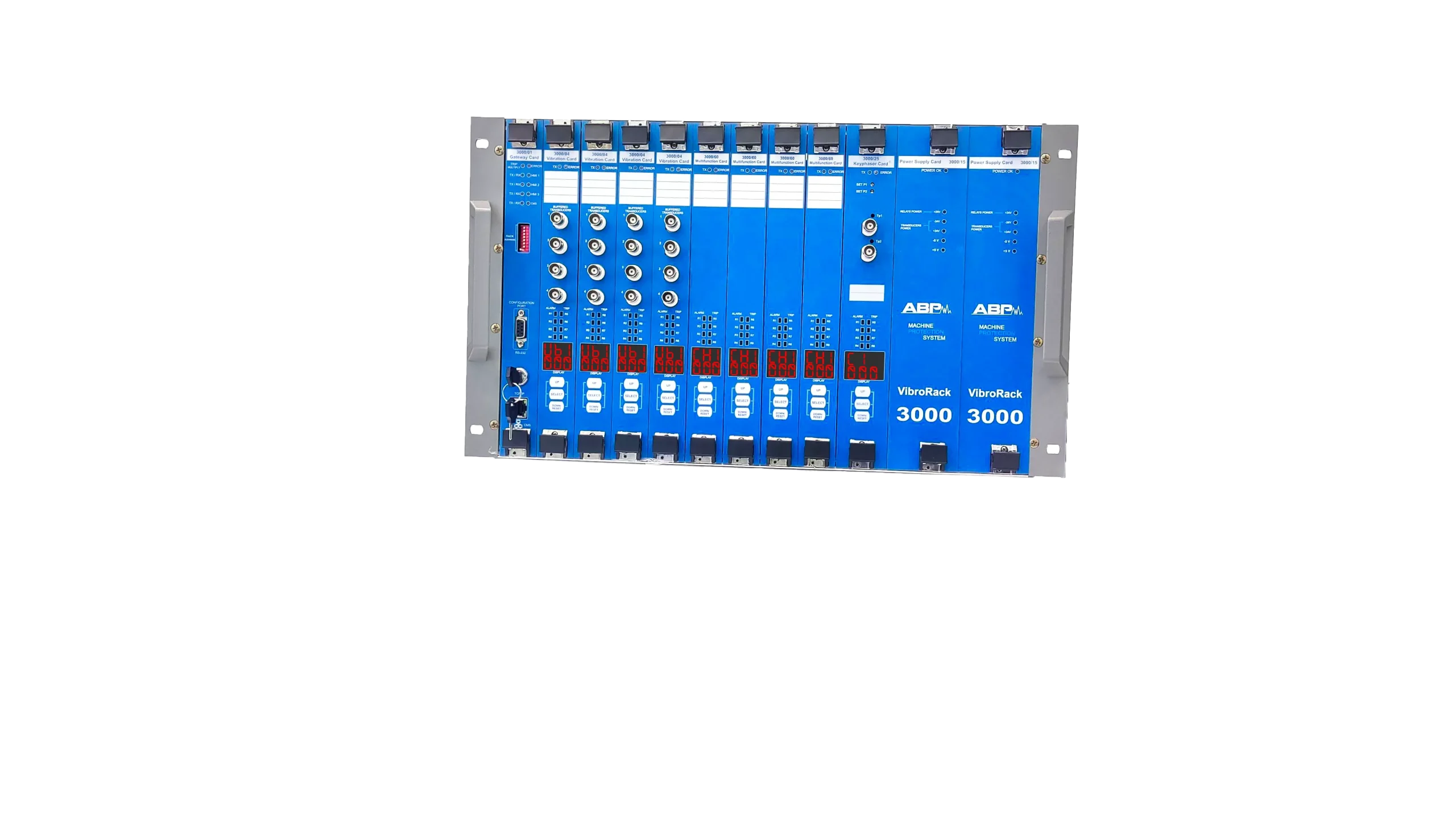

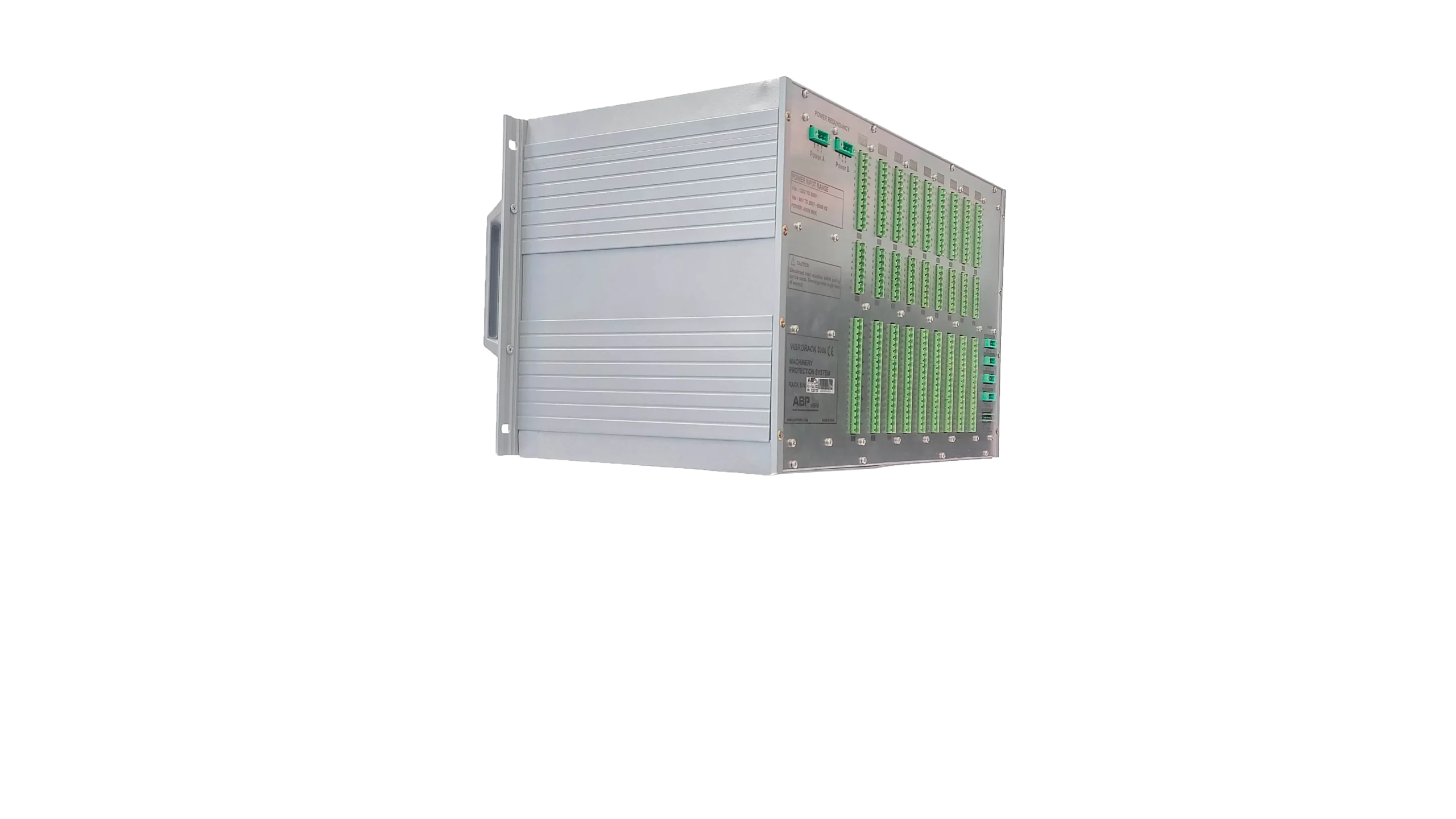

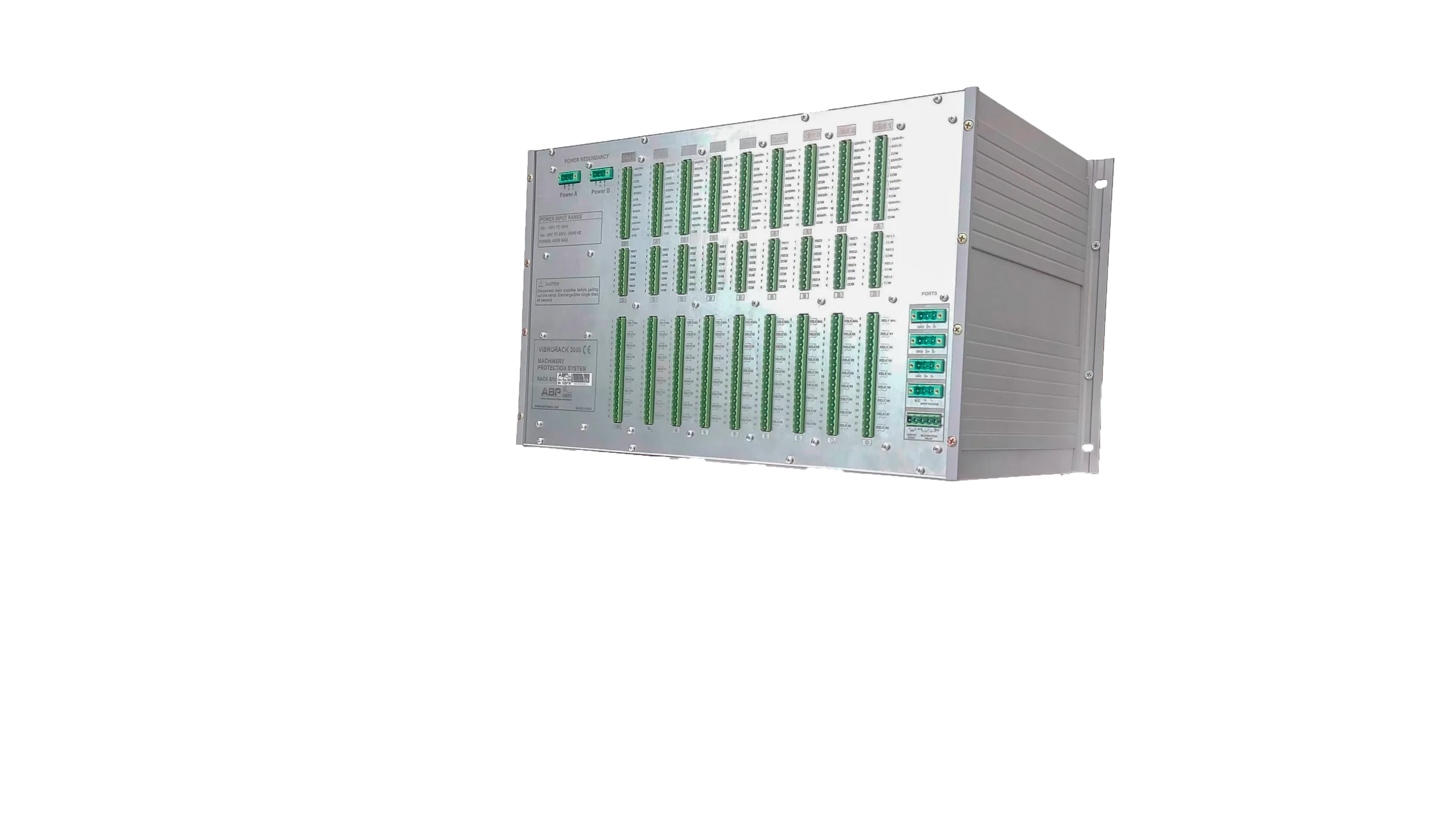

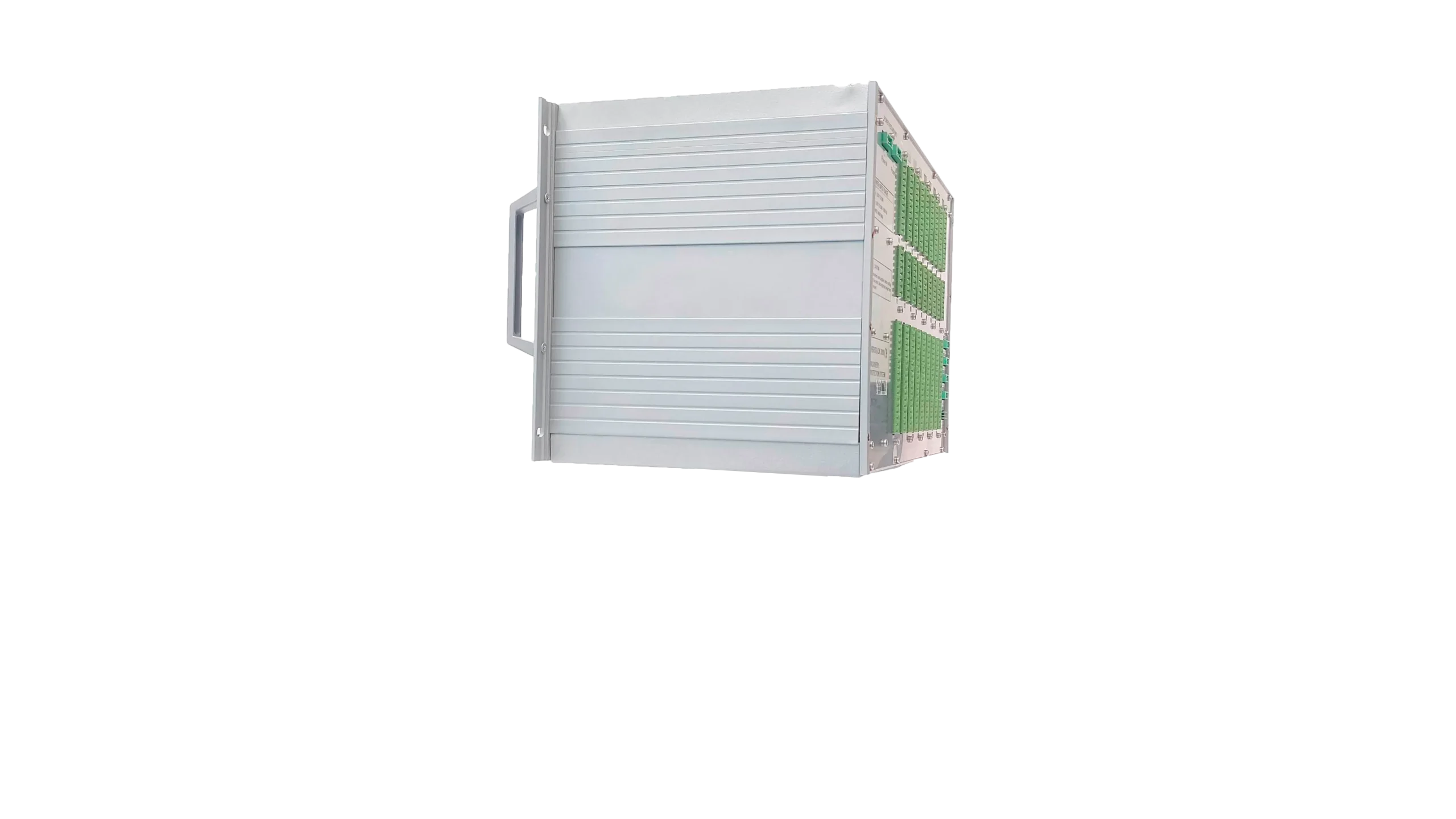

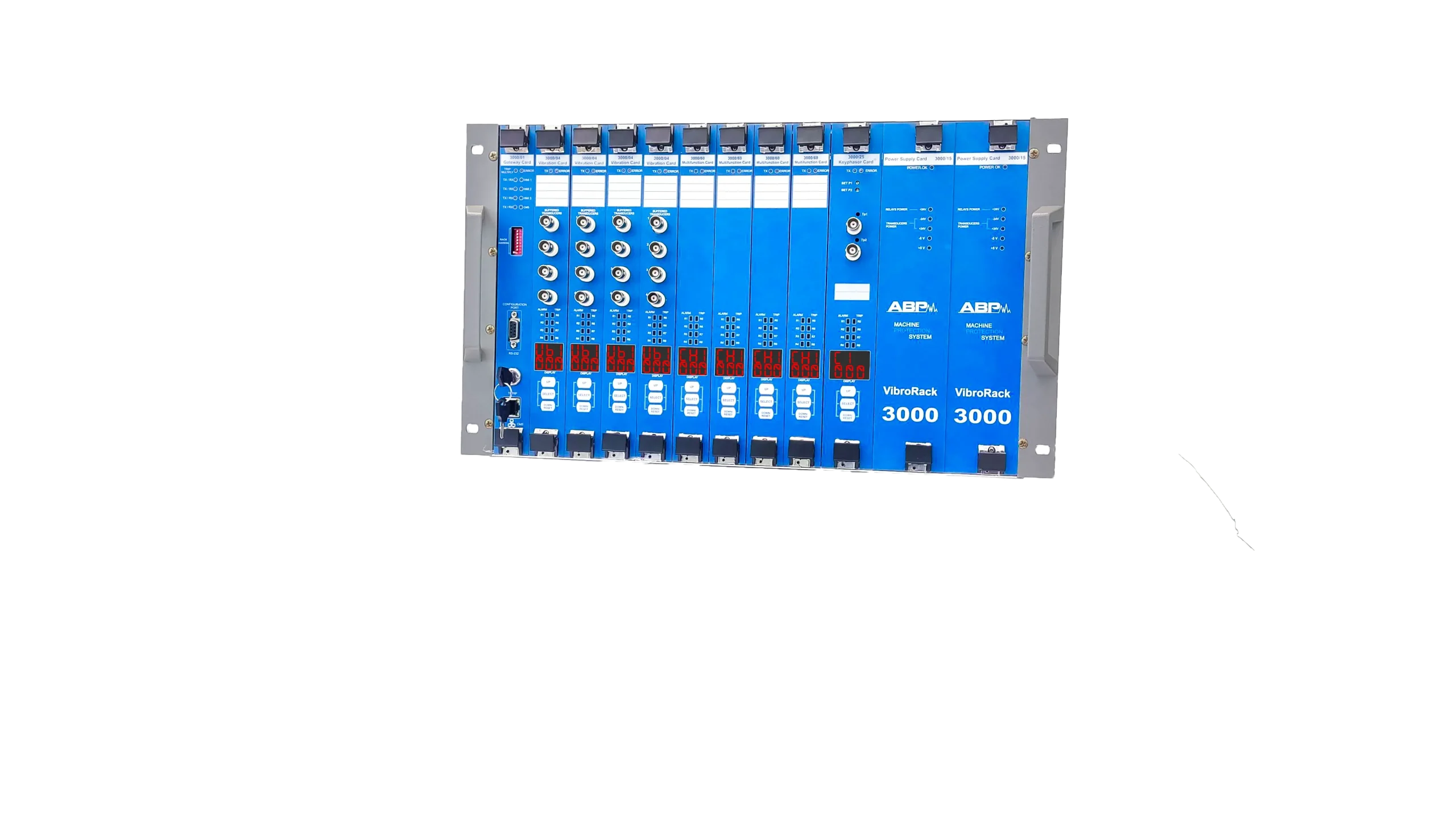

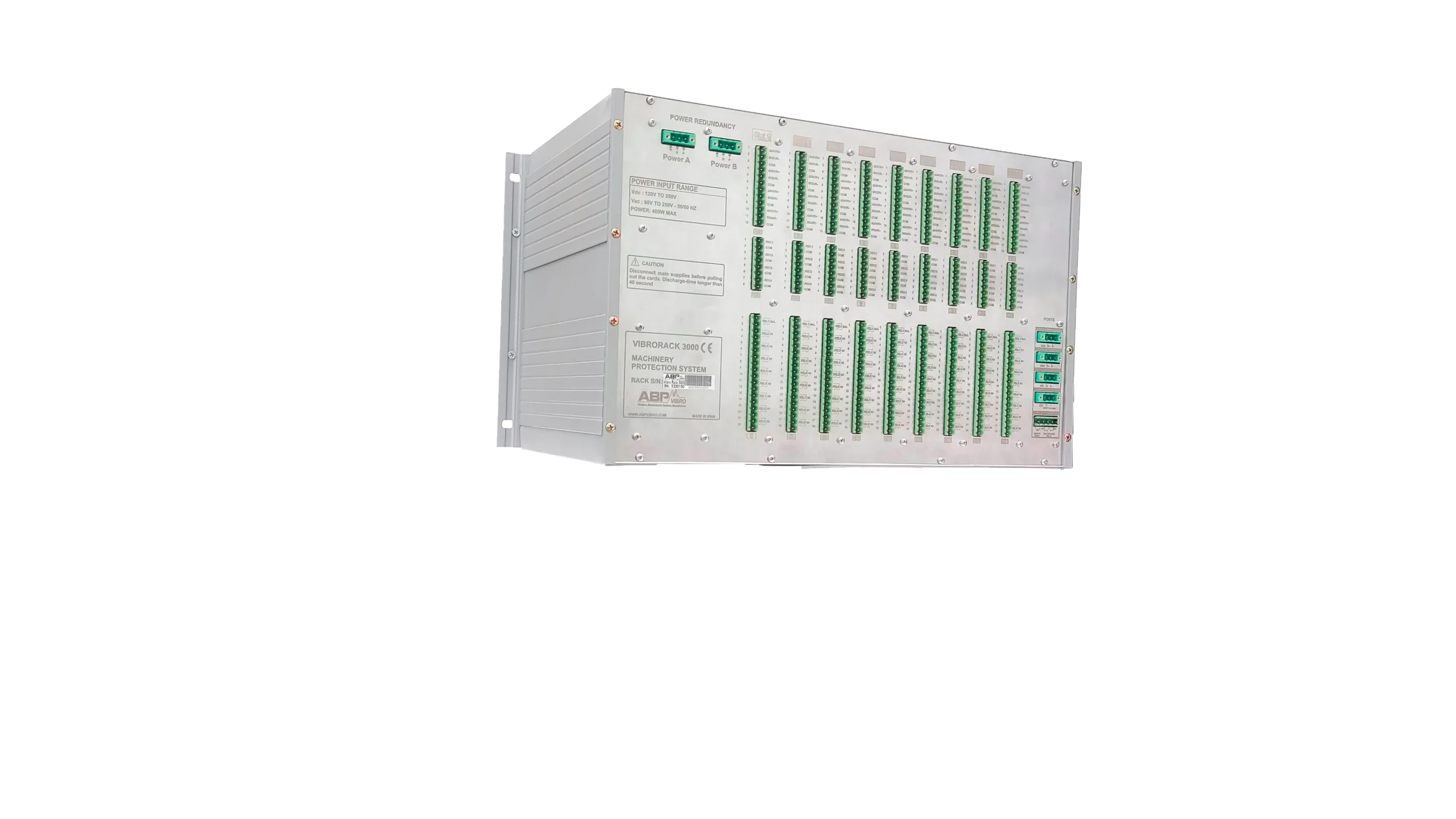

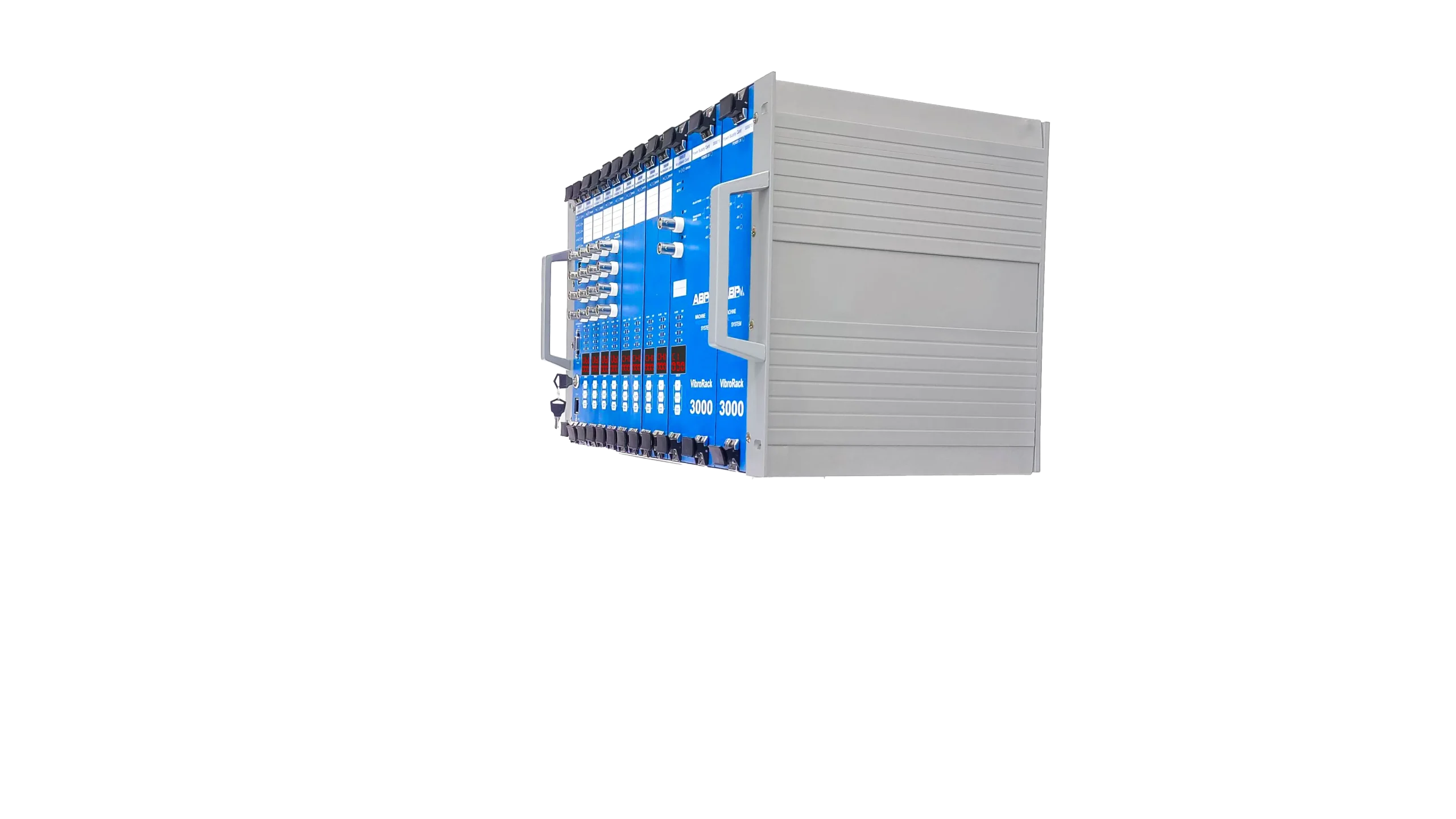

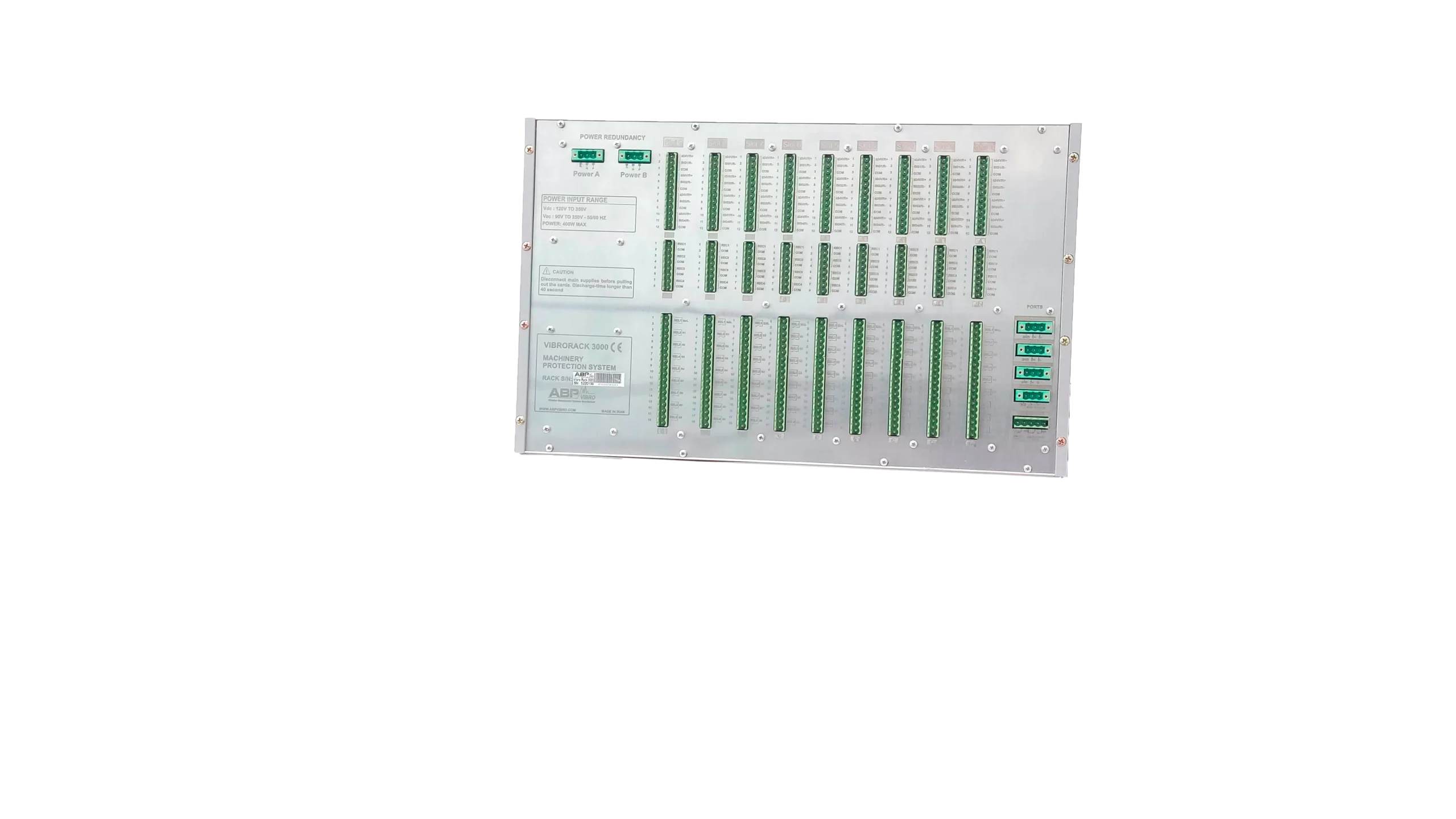

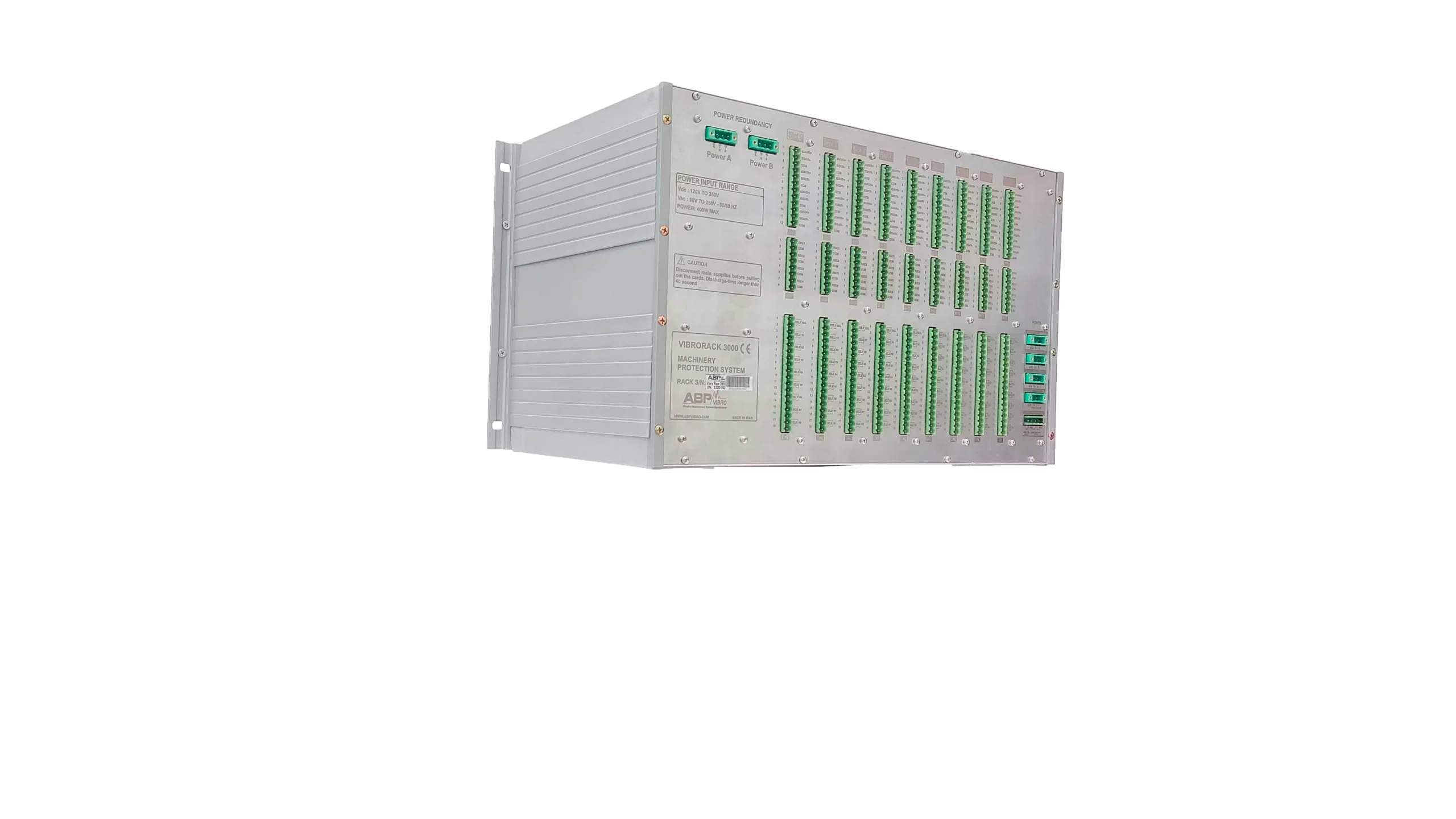

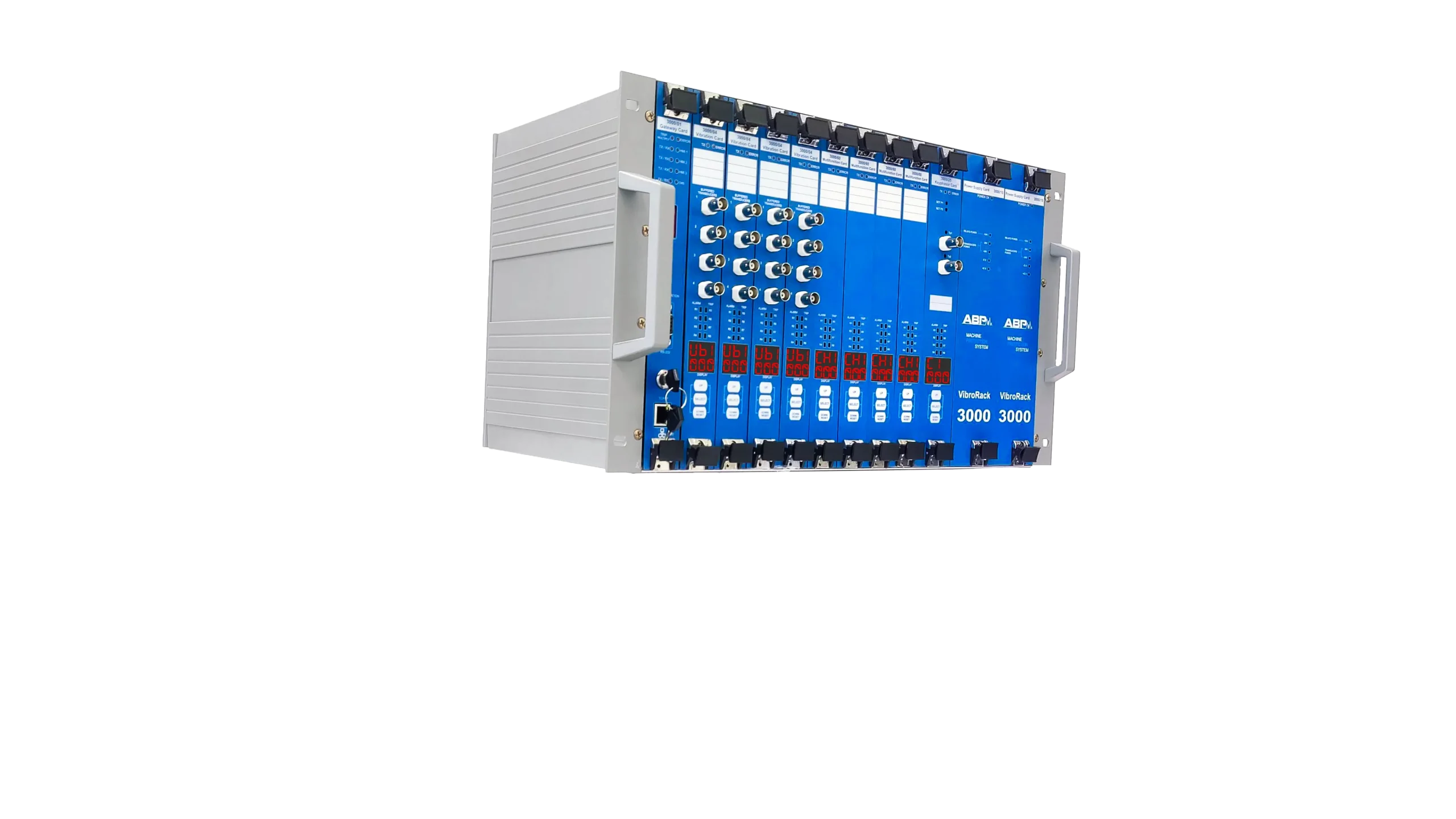

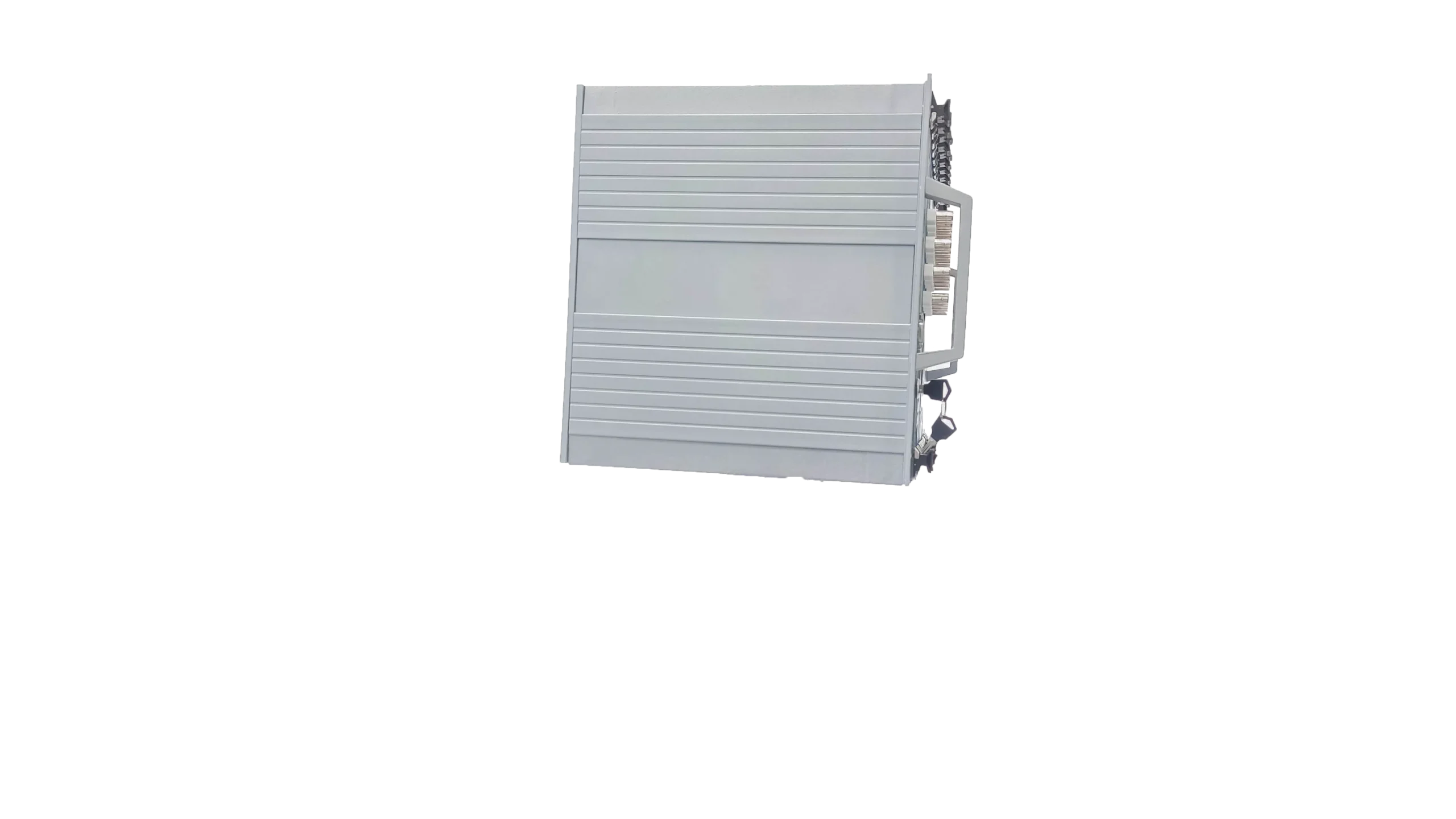

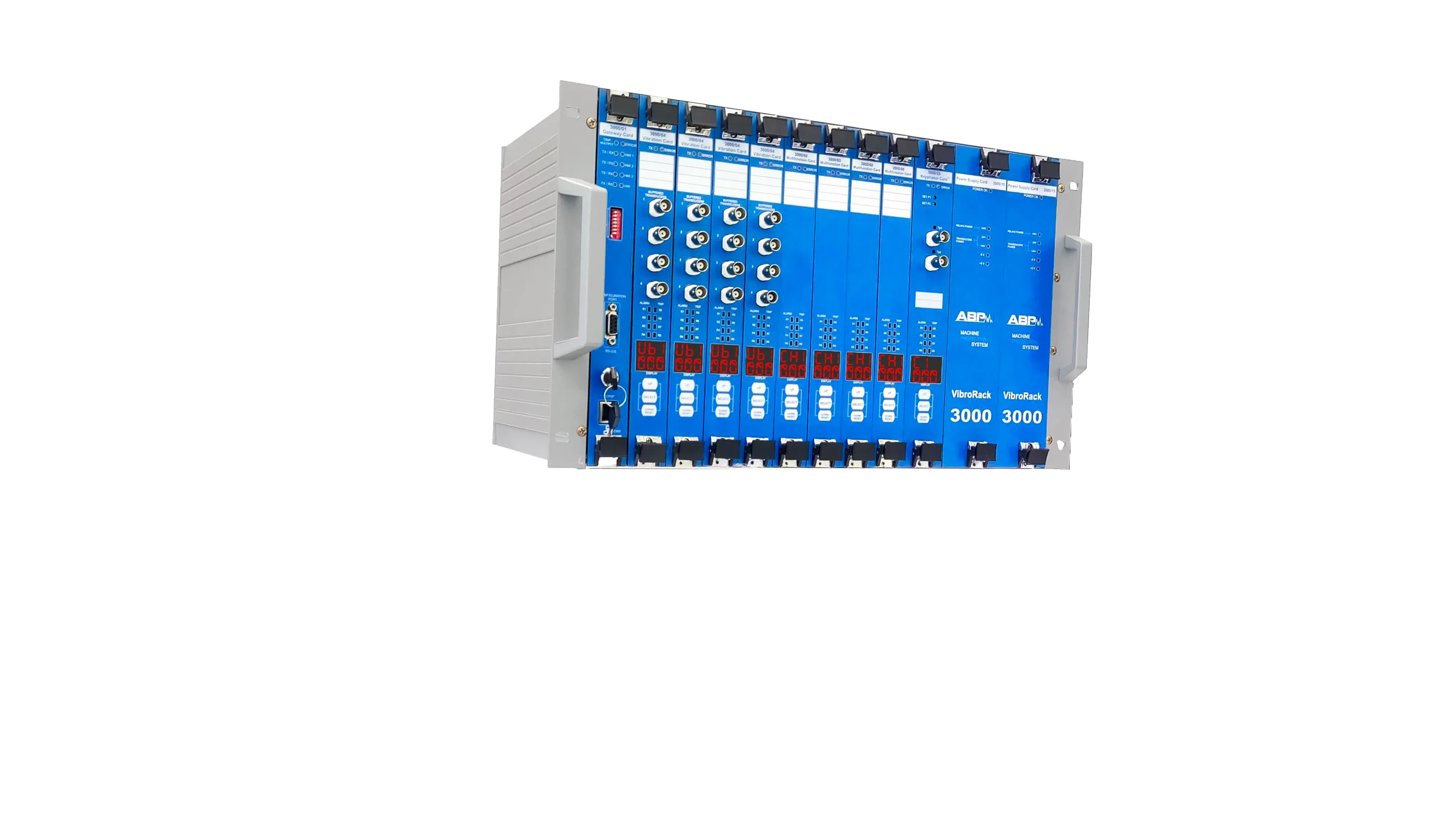

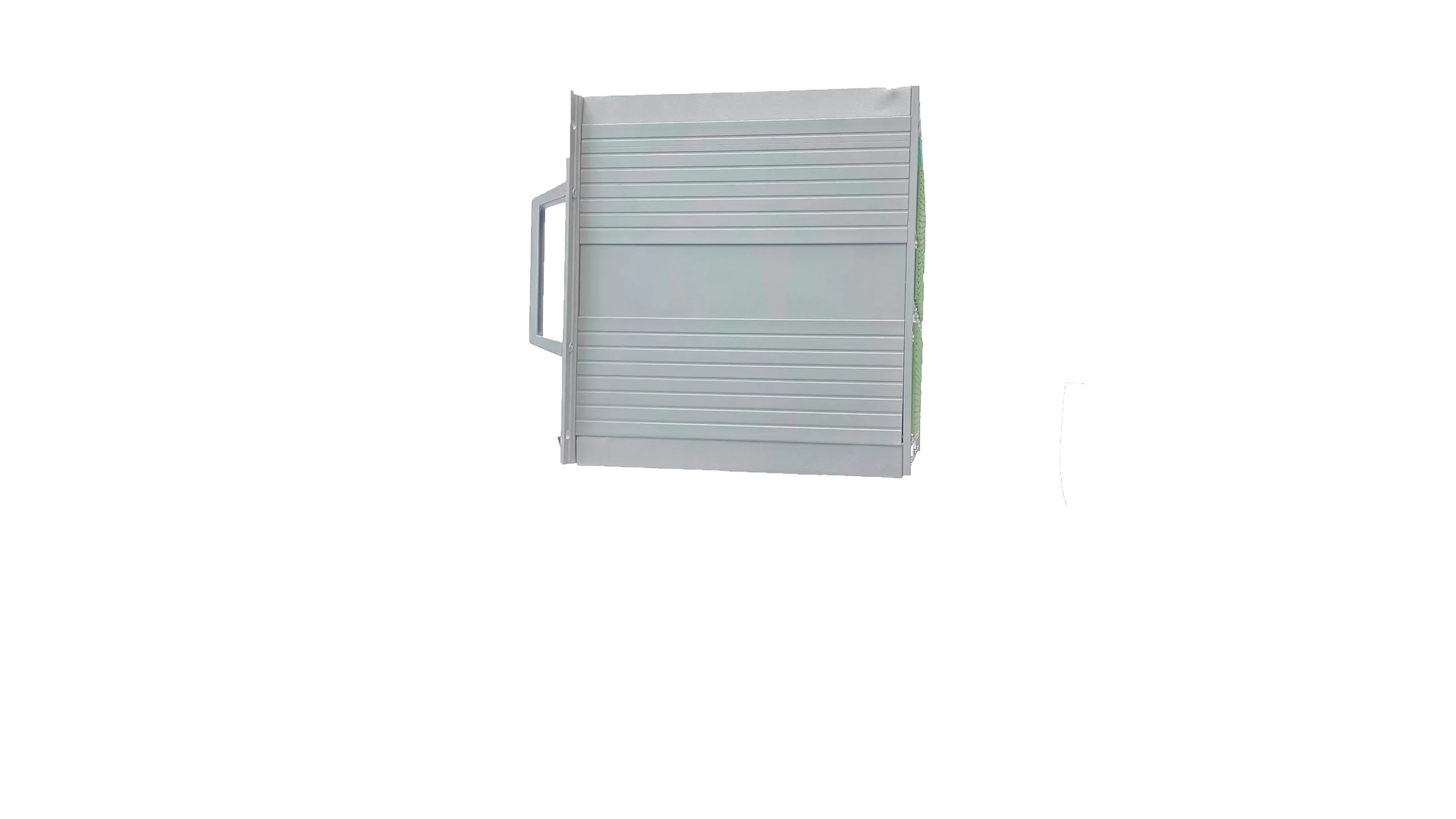

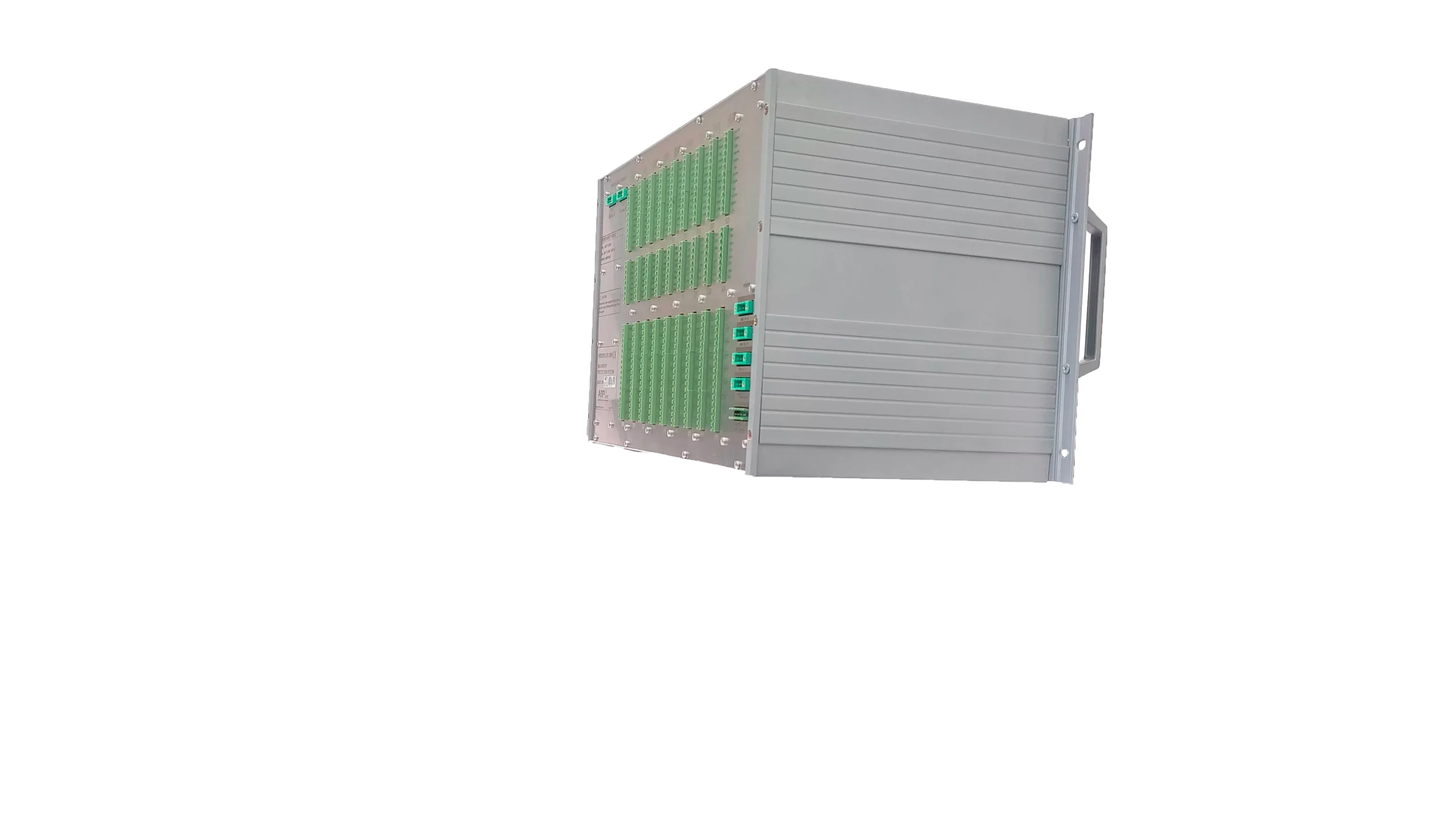

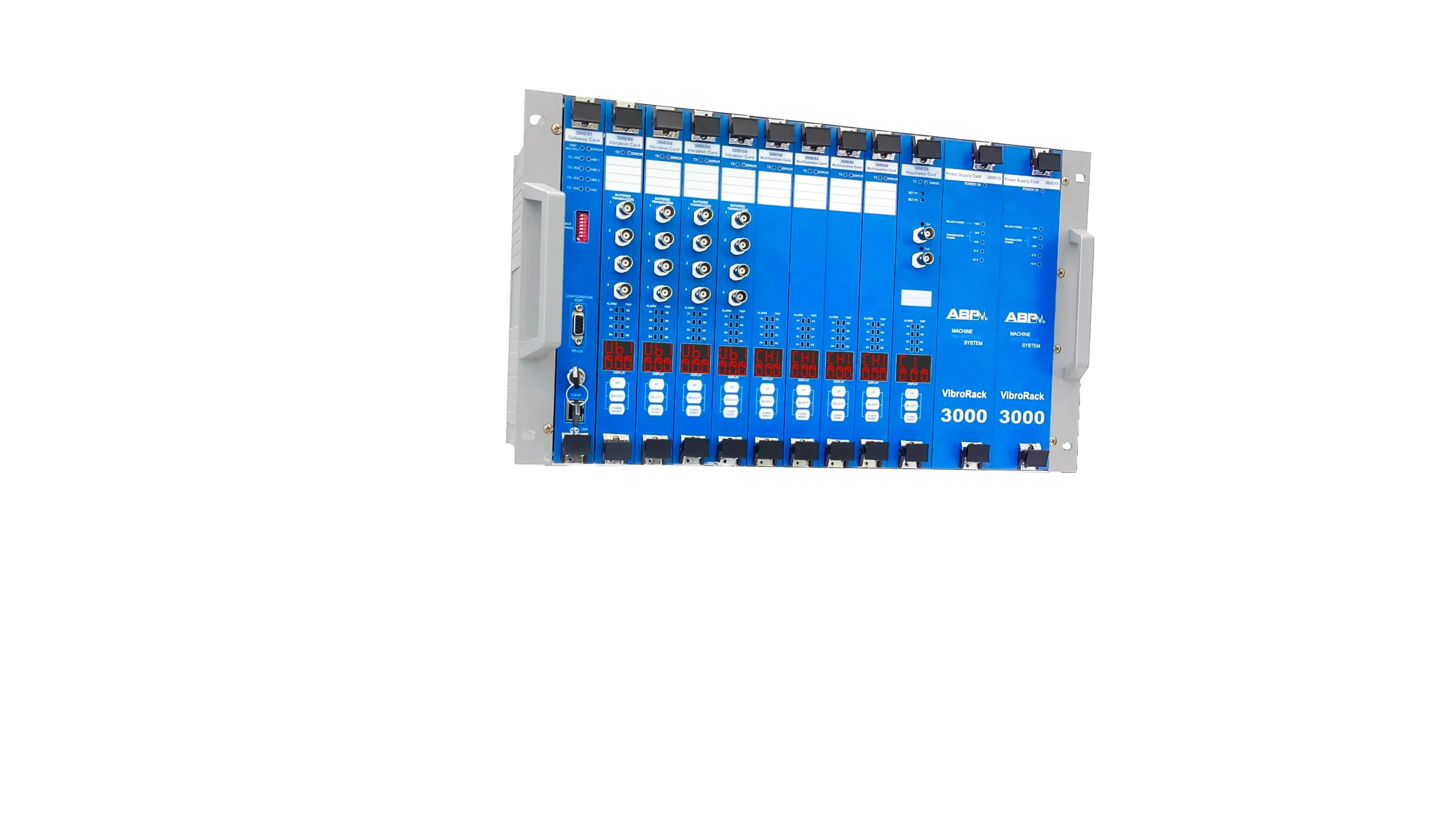

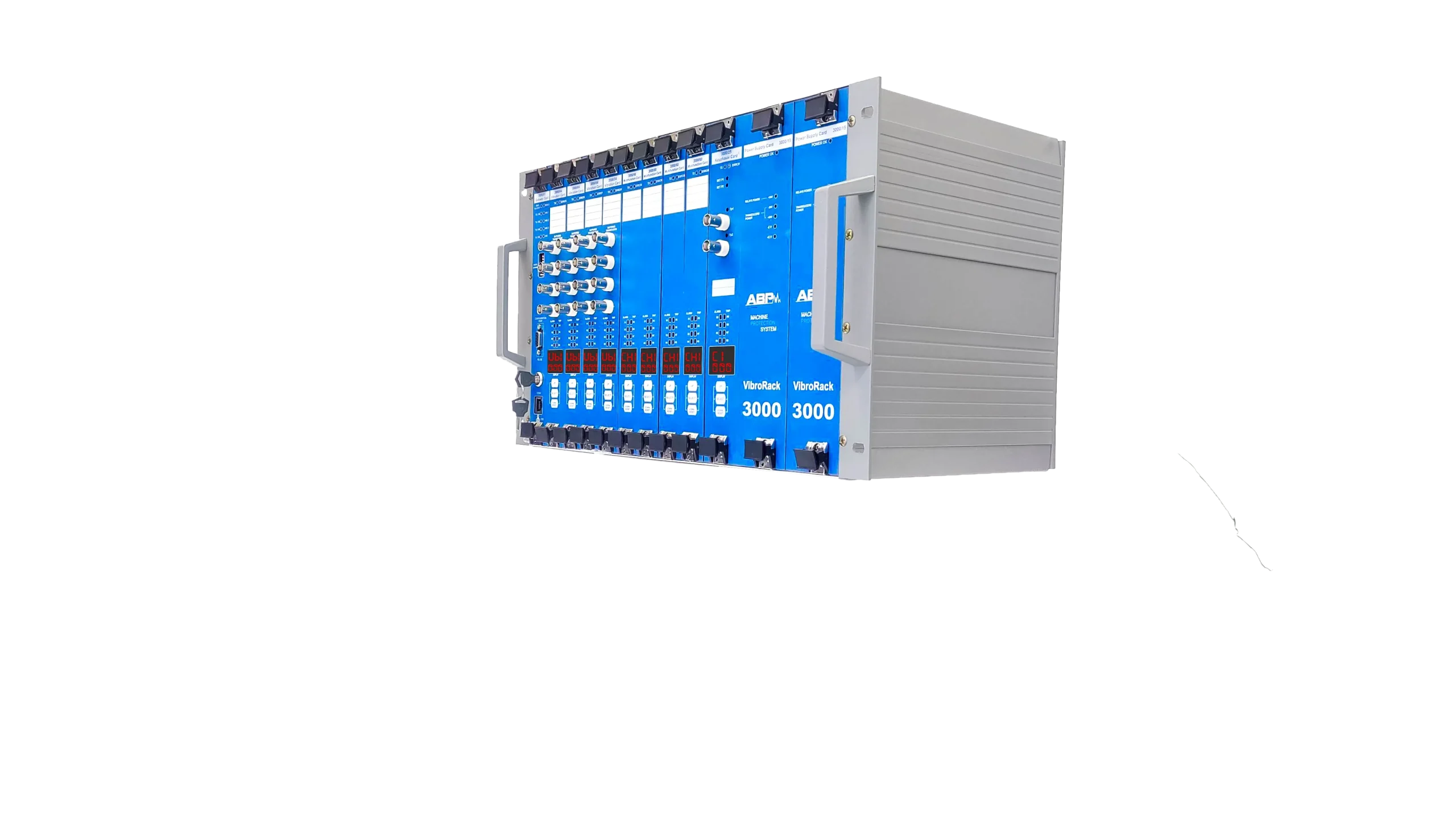

مشاهده VibroRack3000 از تمام زوایا

ویژگی های VibroRack 3000

یکی از ویژگی‌های مهم این سیستم، قابلیت توسعه بدون ایجاد تغییرات اساسی در ساختار اولیه است. همچنین فناوری Hot Swap امکان تعویض برخی کارت‌ها را بدون خاموش کردن سیستم فراهم می‌کند و استفاده از Redundant Power Supply، پایداری عملکرد و دسترس‌پذیری سیستم را در شرایط حساس افزایش می‌دهد. این قابلیت‌ها علاوه بر کاهش زمان توقف، فرآیند نگهداری و ارتقای سیستم را نیز ساده‌تر کرده و هزینه‌های بهره‌برداری را کاهش می‌دهند.

پشتیبانی از انواع سنسورهای Proximity، Velocity، Acceleration، IEPE، MEMS، TEDS، RTD و سیگنال‌های استاندارد 4-20 mA، امکان پایش طیف گسترده‌ای از تجهیزات دوار را فراهم کرده است. همچنین طراحی این سیستم بر اساس استانداردهای API 670، ISO 7919 و ISO 10816 و پشتیبانی از الزامات SIL2، سطح بالایی از ایمنی، دقت و قابلیت اطمینان را برای کاربردهای صنعتی فراهم می‌کند.



چرا VibroRack 3000 برای مانیتورینگ تجهیزات دوار انتخاب مناسبی است؟

یک سیستم مانیتورینگ مؤثر تنها وظیفه اندازه‌گیری ارتعاش را بر عهده ندارد، بلکه باید بتواند اطلاعات دقیق و قابل اعتماد را برای تصمیم‌گیری در اختیار کارشناسان قرار دهد. VibroRack 3000 علاوه بر اندازه‌گیری و پایش مداوم پارامترهای حیاتی، با بهره‌گیری از قابلیت   Self Diagnosis به‌صورت پیوسته وضعیت عملکرد داخلی سیستم را بررسی کرده و در صورت بروز هرگونه خطا، هشدارهای لازم را در اختیار کاربران قرار می‌دهد. همچنین ثبت رویدادها از طریق Event Log و ذخیره اطلاعات عملکرد توسط Data Logger، امکان بررسی سوابق، تحلیل رخدادها و عیب‌یابی دقیق‌تر تجهیزات را فراهم می‌کند. این ویژگی‌ها موجب می‌شود تغییرات عملکرد تجهیزات در مراحل اولیه شناسایی شده و اقدامات اصلاحی پیش از بروز خرابی‌های جدی انجام شود.



VibroRack 3000 چه قابلیت‌هایی را در اختیار شما قرار می‌دهد؟

  • پایش آنلاین و لحظه‌ای وضعیت تجهیزات دوار
  • حفاظت از ماشین‌آلات مطابق استانداردهای معتبر صنعتی
  • پشتیبانی از انواع سنسورهای ارتعاش، سرعت، جابه‌جایی، دما و سیگنال‌های فرایندی
  • قابلیت توسعه و پیکربندی متناسب با نیاز هر پروژه
  • قابلیت  Hot Swap برای تعویض کارت‌ها بدون توقف سیستم
  • استفاده از  Redundant Power Supply برای افزایش قابلیت اطمینان
  • ثبت رویدادها (Event Log) و ذخیره اطلاعات (Data Logger)
  • مدیریت آلارم‌ها و پایش مستمر وضعیت تجهیزات
  • یکپارچگی کامل با نرم‌افزار CMS Pro
  • ارتباط با سیستم‌های PLC، DCS،  SCADA و  HMI

این سیستم علاوه بر پشتیبانی از پروتکل‌های ارتباطی Modbus TCP و Modbus RTU، از OPC UA نیز پشتیبانی می‌کند و به‌راحتی با زیرساخت‌های اتوماسیون صنعتی یکپارچه می‌شود. وجود Dual Ethernet، قابلیت اطمینان شبکه و دسترسی هم‌زمان کاربران را افزایش داده و Web Server داخلی امکان مشاهده وضعیت سیستم از طریق مرورگر را فراهم می‌کند. همچنین پشتیبانی از SNMP مدیریت و پایش تجهیزات در بستر شبکه را برای واحدهای بهره‌برداری و نگهداری ساده‌تر می‌سازد.



 VibroRack 3000 برای مانیتورینگ چه تجهیزاتی مناسب است؟

این سیستم برای پایش و حفاظت از طیف گسترده‌ای از تجهیزات دوار طراحی شده است و در تجهیزاتی مانند توربین‌های بخار و گاز، کمپرسورها، پمپ‌ها، فن‌ها، بلوئرها، موتورهای الکتریکی، ژنراتورها، گیربکس‌ها، آسیاب‌ها و سایر ماشین‌آلات حساس صنعتی عملکردی دقیق و قابل اعتماد ارائه می‌دهد. به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، سیمان، معدن و بسیاری از واحدهای صنعتی، به‌عنوان راهکاری مؤثر برای افزایش قابلیت اطمینان تجهیزات، کاهش هزینه‌های تعمیرات و جلوگیری از توقف‌های ناخواسته خطوط تولید مورد استفاده قرار می‌گیرد.

ترکیب قابلیت‌های پیشرفته سخت‌افزاری و نرم‌افزاری در کنار پشتیبانی از استانداردهای بین‌المللی،  VibroRack 3000 را به راهکاری جامع برای مانیتورینگ آنلاین ارتعاشات، پایش وضعیت تجهیزات دوار و حفاظت ماشین‌آلات تبدیل کرده است. این سیستم با ارائه اطلاعات دقیق و لحظه‌ای، امکان تصمیم‌گیری مبتنی بر داده را برای واحدهای بهره‌برداری و نگهداری فراهم می‌کند و با کاهش ریسک خرابی‌های ناگهانی، افزایش عمر مفید تجهیزات و بهینه‌سازی برنامه‌های تعمیرات، نقش مهمی در ارتقای بهره‌وری و پایداری فرآیندهای صنعتی ایفا می‌کند.

اندازه گیری آنلاین ارتعاشات

کارت Power Supply (3000/15)

این کارت به عنوان منبع تغذیه‌ی سیستم عمل می‌کند. امکان استفاده از یک یا دو کارت 15/3000 در یک سیستم VibroRack 3000 وجود دارد. در صورتی که از دو کارت 15/3000 در یک سیستم استفاده شود، کارت دوم با قابلیت جایگزینی هم زمان کار می‌کند. این کارت که با استفاده از اتصالات مربوطه به پشت دستگاه متصل می‌شود، برای پشتیبانی از ولتاژ AC، DC و یا هر دو ، برای تغذیه‌ی سیستم طراحی شده است.

19” System Rack (الزامی)

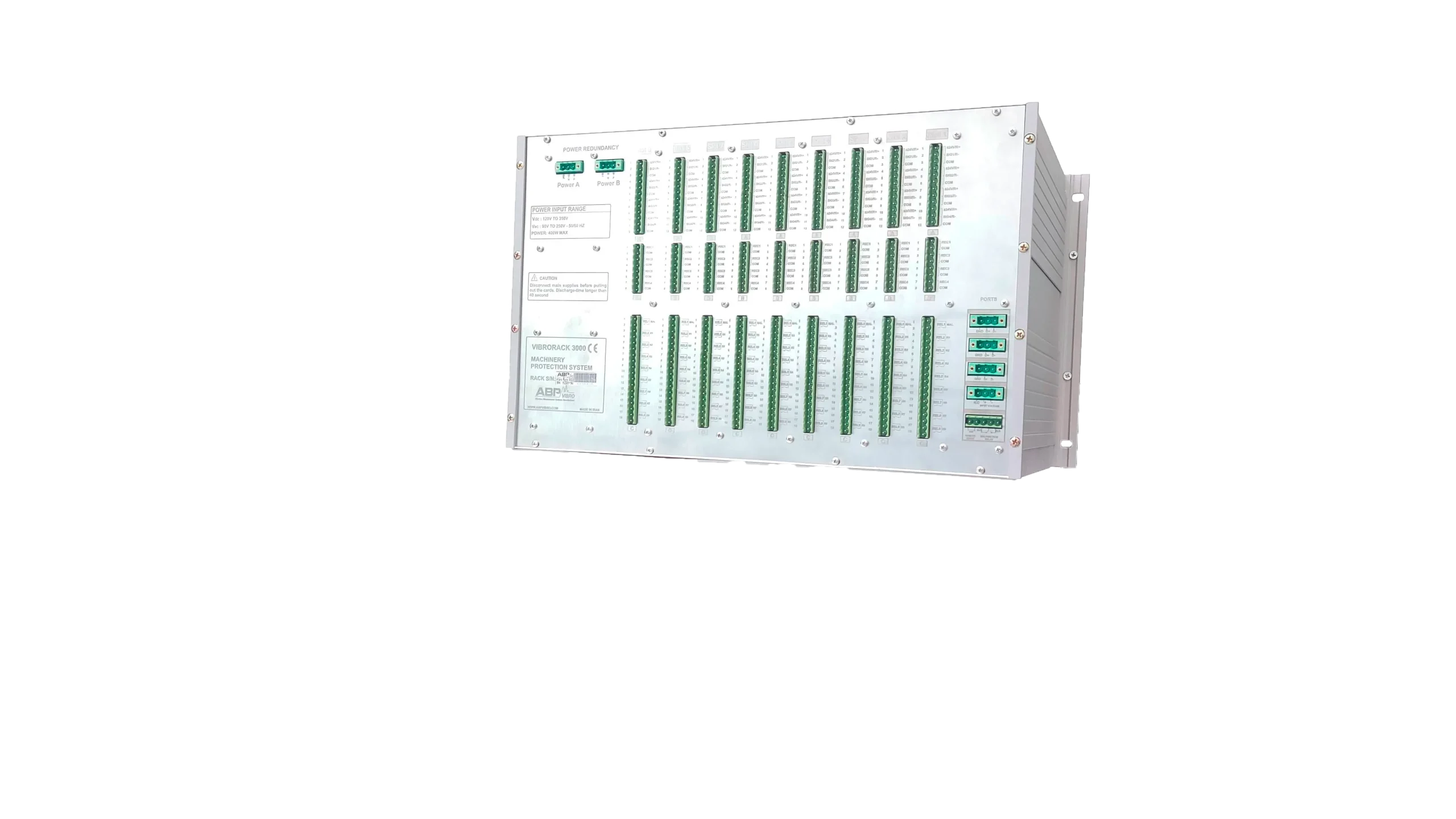

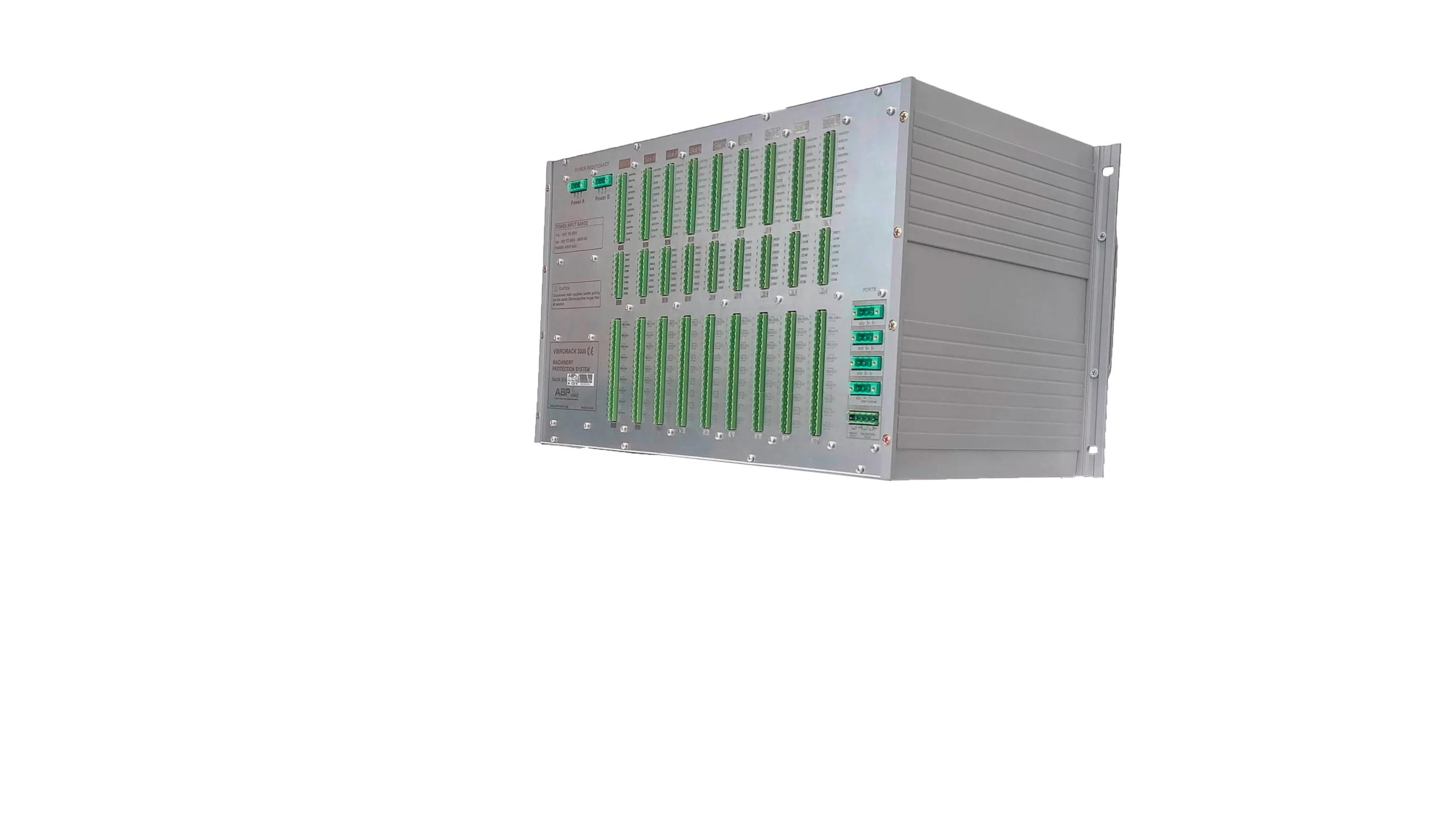

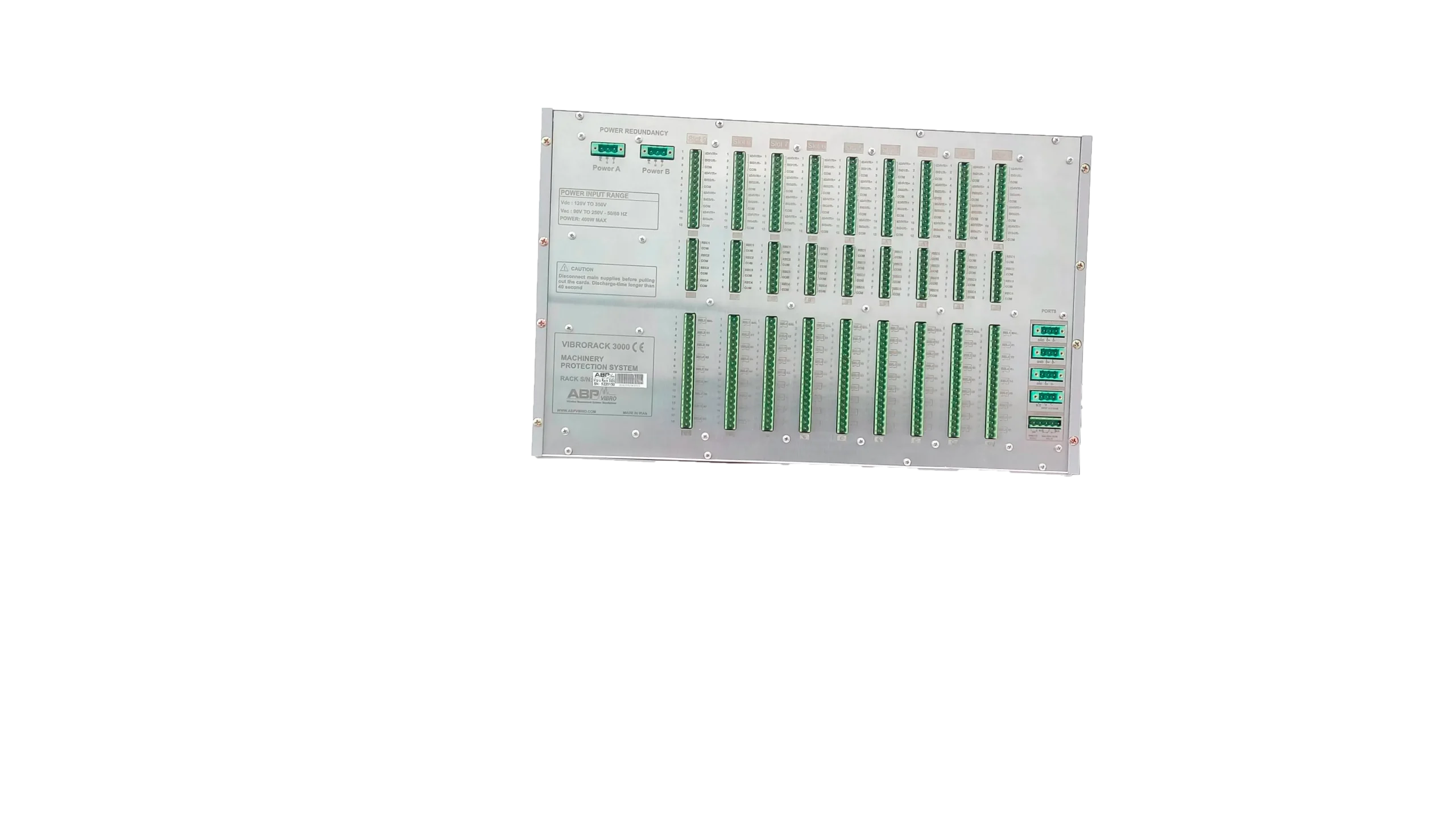

محفظه از جنس آلیاژ آلومینیوم، ابعاد 426*277*259 میلیمتر. تمام ترمینال‌های ورودی‌ و خروجی به صورت ترمینال screw در پشت سیستم در دسترس هستند. این ترمینال‌ها کابلی با سطح مقطع حداکثر 5/1 میلیمتر مربع را پشتیبانی می‌کنند. 12 جایگاه برای قرار گیری کارت‌های gateway/ vibration/ multifunction/ keyphasor/ Power supply در محفظه وجود دارد.

کارت Keyphasor (3000/25)

کارت 25/3000 برای اندازه‌گیری دور و فاز ماشین بر مبنای سیگنال ورودی از سنسور تاکومتر به کارمی‌رود. امکان اتصال 4 سنسور تاکومتر به هر کارت 25/3000 وجود دارد. این کارت امکان پشتیبانی از سیگنال سنسور های proximity، لیزری، TTL دیجیتال و مغناطیسی را دارد. کارت 25/3000 محافظت از منظر دور ماشین را فراهم می‌سازد، علاوه بر این این کارت داده‌های سرعت و فاز را برای تحلیل بیشتر به نرم‌افزار تحلیل و عیب‌یابی ارسال می‌کند. برای بخش حافظتی، این کارت از خروجی رله‌ی dry استفاده می‌کند. برای تحلیل فاز سیستم نیاز است که تعداد pulse سیستم برابر یک باشد لیکن برای محافظت و کنترل، pulse هر مقداری را می‌تواند اتخاذ کند که این مقدار از طریق صفحه کلید جلویی باید در تنظیمات ثبت گردد. ورودی‌های سیگنال‌ها که از ورودی پشت دستگاه متصل می‌شوند را می‌توان به صورت بافر شده از BNC های جلوی کارت دریافت کرد. همچنین سیگنال‌های دریافتی این کارت را می‌توان به عنوان سیگنال مرجع در نرم‌افزار تحلیل و عیب‌یابی برای خوانش فاز یا دور ماشین برای دیگر کانال‌ها تعریف کرد. این امکان به صورت خاص در تحلیل‌هی عیب‌یابی مانند نمودار Orbit و نمودار قطبی مفید و کاربردی است. در انتها، برای هر کارت 25/3000، 8 رله‌ی قابل برنامه‌ریزی SPDT و 4 خروجی آنالوگ 4-20 میلی آمپر درنظر گرفته شده است.

DIP switch آدرس رک

این بخش برای تعریفات آدرس Modbus برای ارتباط شبکه‌ی HMI است.

خطای سنسور/ افزاینده‌ی حد هشدار و خطر فقط برای کارت Vibration

هر کارت Vibration یک رله‌ به عنوان خطای سنسور دارد که می‌تواند به عنوان ورودی برای فعال کردن تابع افزاینده‌ی حد هشدار و خطر از آن استفاده کرد (طبق درخواست ثبت شده هنگام ارسال سفارش به سازنده) • تحریک با محرک خارجی.

کارت Multifunction (60/3000)

کارت60/3000 برای پایش سیگنال‌های نیمه استاتیک استفاده می‌شود. سنسورهای قابل استفاده برای این کارت شامل موارد زیر هستند: • دما (RTD: Pt-100) • هر گونه سنسور با خروجی جریان (4-20 میلی آمپر) برای پردازش پارامترهایی مانند نرخ جریان یا سطح مایع. برای هر کارت 60/3000، 8 رله‌ی قابل برنامه‌ریزی SPDT و 4 خروجی آنالوگ 4-20 میلی آمپر درنظر گرفته شده است. در هر سیستم تا 8 کارت 60/3000 قابل نصب هستند(جایگاه‌های 2 تا 9). بنابراین هر سیستم می‌تواند تا 32 ورودی آنالوگ را از این نوع کارت دریافت کند. در انتها، هر کارت دارای یک نمایشگر دیجیتال نیز می‌باشد.

قفل

کلید و قفل برای جل.گیری از دسترسی بدون اجازه به تنظیمات دستگاه استفاده می‌شوند.

درگاه TCP/IP

درگاه TCP/IP برای اتصال سیستم با نرم‌افزار CMS در کامپیوتر است. کارت قرار گرفته در جایگاه نهم (Vibration/Multifunction) تنها جنبه‌ی محافظتی دارد و داده‌های آن در نرم‌افزار تحلیل و عیب‌یابی قابل مشاهده نیستند.

درگاه Configuration (RS-232)

این درگاه برای اتصال دستگاه با نرم‌افزار Rack Configuration است که برای وارد کردن تنظیمات سیستم به صورت دیجیتالی در کنار وارد کردن دستی تنظیمات استفاده می‌شود.

خروجی بافر شده (به جز کارت multifunction)

تمام سیگنال‌های ورودی دینامیکی از طریق BNCهای جلوی هر کارت برای ایجاد ارتباط آسان با دستگاه‌های تحلیل یا داده‌برداری قابل حمل در دسترس هستند. TX LED این LED برای تمام کارت‌های داده‌برداری وجود دارد. چشمک زدن این LED نشان دهنده‌ی اتصال درست بین کارت و کارت gateway است و در صورت خاموش بودن بیانگر این است که ارتباطی برقرار نیست. Error LED روشن بودن این LED نشان‌دهنده‌ی این است که سیم کشی یکی از 4 سنسور ورودی دچار مشکل است. در صورت چشمک زن بودن، به این معنا است که مشکل به تازگی رفع شده است و در صورت خاموش بودن.به این معناست که سیم کشی به درستی برقرار است. نمایشگر نمایشگر دیجیتالی که برای نمایش مقادیر و همچنین تنظیمات هر کانال مورد استفاده قرار می‌گیرد. LEDهای هشدار و خطر فعال شدن این LEDها نشانگر این است که مقدار خوانده شده در آن کانال از حد مقدار هشدار یا خطر از قبل تعریف شده برای آن کانال بالاتر رفته است. صفحه کلید برای انتخاب و یا گردش بین تنظیمات هر کانال آن کارت مورد استفاده قرار می‌گیرد.

خروجی‌های آنالوگ و دیجیتال هر کارت

4 خروجی 4 تا 20 میلی آمپر برای اتصال به سیستم PLC/DCS ارائه شده است. این 4 خروجی که به صورت REC1 تا REC4 بر پنل پشتی نمایش داده شده‌اند. کاربران می‌توانند خروجی 4-20 میلی آمپر مورد نظر خود را به صورت متناظر با مقدار RMS، PEAK یا PEAK TO PEAK انتخاب کنند. این تنظیم مقیاس خروجی با استفاده از صفحه کلید جلوی هر کارت صورت می‌گیرد. در مجموع 9 خروجی برای اتصال به سیستم ESD وجود دارد. همچنین 9 خروجی به نام‌های REL1 تا REL9 بر روی پنل پشتی سیستم وجود دارند که REL1 مربوط به MALFUNCTION ، REL2 تا REL 5 مربوط به هشدارهای کارت و REL6 تا REL9 مربوط به خطر در آن کارت هستند. کاربر می‌تواند با استفاده از صفحه کلید جلوی کارت تغییرات رله مانند حدود هشدار و خطر، logic، latch/unlatch و غیره را اعمال کند.

درگاه Modbus-RTU (RS-485)

3 درگاه Modbus-RTU که با قابلیت جایگزینی همزمان برای ارتباط با HMI/PLC/DCS مورد استفاده قرار می‌گیرند. مشخصات نرم‌افزار HMI (Zabbix): • سیستم عامل مورد نیاز: Linux (Ubuntu) • Zabbix کاملا رایگان و open source است و تحت لیسانس GNU general public منتشر می‌شود. • امکان شناسایی سیستم‌هایی با چند شبکه‌ی رابط کاربری • امکان شناسایی سیستم‌های از دست رفته • صفحه‌ی frontend و مدارک مربوط به این نرم‌افزار به راحتی در دسترس است. • امکان دسترسی به فضاهای ابری مانند: google cloud، Amazon Cloud، AWS و غیره.

Vibration Card (3000/04)

این کارت توانایی دریافت 4 سیگنال دینامیکی را به عنوان ورودی دارد و از آن برای اندازه‌گیری انواع ارتعاشات به جز دما استفاده می‌شود. برای هر کارت 04/3000، 8 رله‌ی قابل برنامه‌ریزی SPDT و 4 خروجی آنالوگ 4-20 میلی آمپر درنظر گرفته شده است. این کارت طیف گسترده‌ای از سیگنال‌های ورودی مانند جابجایی، سرعت، شتاب و غیره را پوشش می‌دهد. . در هر سیستم تا 8 کارت 04/3000 قابل نصب هستند(جایگاه‌های 2 تا 9). بنابراین هر سیستم می‌تواند تا 32 ورودی آنالوگ را از این نوع کارت دریافت کند. در انتها، هر کارت دارای یک نمایشگر دیجیتال نیز می‌باشد.

Gateway Card (3000/01)

کارت 3000/01 وظیفه‌ی برقراری ارتباط بین سیستم VibroRack3000 را با دنیای خارج بر عهده دارد. هر کارت 3000/01 دارای 4 درگاه خروجی است. 3 خروجی مربوط به پروتکل Modbus RTU است که ارباط سیستم با PLC/DCS و یا HMI را برقرار می‌کند و یک درگاه باقیمانده، درگاه TCP/IP یا درگاه Ethernet است داده‌های جمعاوری شده در سیستم را برای تحلیل در نرم‌افزار CMS به کامپیوتر سرور منتقل می‌کند. سرور می‌تواند این داده‌های جمعاوری شده را با شبکه‌های متواوت به اشتراک بگذارد.

Gateway Card Status LEDs

• LED مربوط به Trip Multiply در زمان عملکرد سیستم در حالت Trip Multiply روشن می‌شود و در صورت خاموش بودن به این معناست که سیستم در دور کاری نامی خود کار می‌کند. • Error LED هنگامی روشن می‌شود که یک خطای سخت‌افزاری در یکی از کارت‌های سیستم رخ داده باشد. • Communications LEDs: Rxd/Txd LEDs (1): LED مربوط به ارتباط HMI اول از طریق پروتکل Modbus-RTU است. Rxd/Txd LEDs (2): LED مربوط به ارتباط HMI دوم از طریق پروتکل Modbus-RTU است. Rxd/Txd LEDs (3): LED مربوط به ارتباط HMI سوم از طریق پروتکل Modbus-RTU است. Rxd/Txd LEDs (4): LED مربوط به ارتباط با نرم‌افزار CMS است.
